前言

近年來隨著電子設備的廣泛應用，企業在生產過程中使用的電力負荷也隨之加重，經常會發生因負載過多而導致電路設備燒毀的情況，對企業造成不小的財產損失。為有效檢測設備運行時的溫度變化狀況，研制了一種無線測溫系統，利用溫度傳感器與無線傳輸系統相結合的方法，達到實時監測設備溫度變化的目的。

無線測溫系統結構分析

1.溫度傳感器

溫度傳感器的主要功能是將溫度信號轉變為電信號，常用的有Pt100熱電偶傳感器，測量精度為0.1℃。無線溫度傳感器除溫度檢測元件外，還包括供電電源、測量電路、邏輯控制電路以及一定頻率下的無線通信電路，溫度傳感器要與被測物體表面緊密接觸。為了適應高溫工作環境，無線溫度傳感器 通常要用高溫高壓的熱縮管進行封裝，還要具備一定的防水防塵能力，以滿足長時間工作需求。由于無線溫度檢測系統的工作空間一般都比較小，因此在封裝時應盡量減小其體積，以適應工作環境。

在使用溫度傳感器時，可利用耐高溫的尼龍絲或粘貼的方法將已經封裝好的溫度檢測器固定于物體表面，但要注意保持接觸的緊密度，以減少測量誤差。溫度傳感器應有比較寬的線性工作范圍，一般選擇-55~130℃的傳感器，對于不同的工作環境，應根據精度和誤差要求進行選擇。

2.無線溫度檢測器

無線溫度檢測器有多個接收通道，可同時對來自多個位置的測量數據進行處理并顯示。檢測器中設置有閾值判定模塊和故障處理模塊，工作人員事先設定一個安全范圍，檢測器在接收到數據之后與設定閾值進行對比，一旦發現溫度高于閾值就轉入故障處理模塊，檢測器顯示屏上會輸出警告字樣，同時輸出一系列高低電平以驅動報警指示燈和音響工作。

3.實時溫度檢測軟件系統

為降低工作人員的工作量，技術人員設計開發了與上述無線溫度檢測系統相匹配的實時溫度檢測軟件，以實現數據分析和處理。該軟件安裝于與無線溫度檢測系統相連接的計算機上，具備溫度顯示功能、數據存儲功能、歷史數據分析對比功能、故障警示功能和設備運行狀態分析功能，可以幫助技 術人員處理海量數據，提煉有用信息，對各個設備溫度的變化情況進行對比和分析，及時匯報異常狀態，保證各個設備的安 全運行。同時，該軟件還具有強大的數學計算功能和可視化能力，可以將一段時間內的數據以曲線圖的方式展示，并標注其中的異常點，提醒維修人員檢查。

無線測溫系統的應用實例

無線測溫系統繼研發以來，受到了廣大生產企業的青睞，應用十分廣泛，英美等發達國家對這方面的研究起步較早，我國雖然研發較晚，但也取得了一系列成果，尤其是近幾年發展十分迅速。

高壓開關柜即電路中的斷電保護器，主要應用于高壓傳輸設備中的發電設備、傳輸線纜、配電器、變壓器以及大功率負載中。其中的觸頭和接點通常是固定封裝，位置比較隱秘，使用時間較長會發生氧化損壞、接口松動等現象，從而導致開關柜的電阻大，在使用過程中產生熱量增多，使得金屬膨脹、氧化，電阻進一步大，久而久之形成惡性循環。使用人工方法進行溫度檢測無法得到實時信息，不能及時發現突發事故隱患，可能會釀成安全事故。為解決因高壓開關柜溫度檢測不及時而帶來的安全隱患，河北宣化鋼鐵集團在其旗下子公司一變電站成功引入了無限溫度在線監測系統，實現了對變電站高壓開關柜內觸點和電纜接頭溫度的實時連續監測，可及時發現溫度過熱情況并進行處理，避免了多起事故的發生。

某化工集團自備發電廠中分別配備有功率為30MW、60MW 和13.5 MW的發電機組，數量在1~3臺不等，主要功能是為工廠供水、供電、供暖。近幾年來工廠用電需求逐漸增多，電氣設備也進行了一定的改造，用電負荷日益變大。5年前該工廠在檢修時發現發電機組接線部分由于過熱而發生了一定程度的損壞，安全隱患很高，因此工廠引入了無線測溫系統，并將溫度傳感器處理系統與計算機后臺連接，工作人員可以及時掌握設備運行情況，排除安全隱患。

安科瑞溫度在線監測系統

1概述

電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

Acrel-2000T無線測溫監控系統通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

2應用場所

適合在泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等廠礦企業、變配電所等電力設備的溫度監測。

3系統結構

溫度在線監測系統結構圖

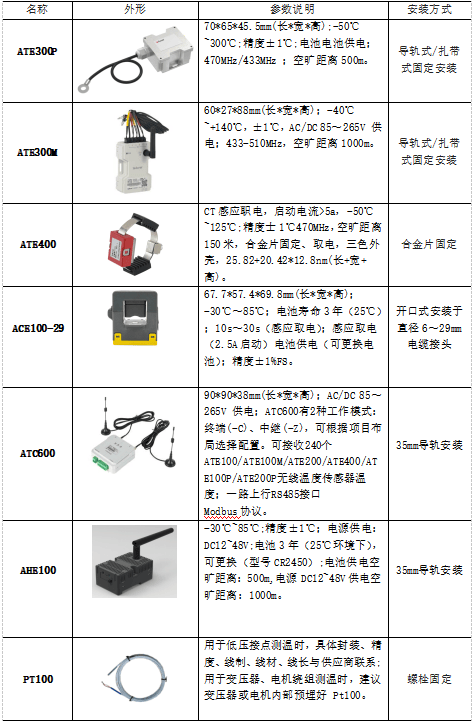

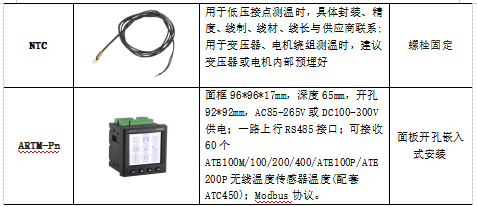

4.系統硬件配置

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

5.系統功能

實時監測

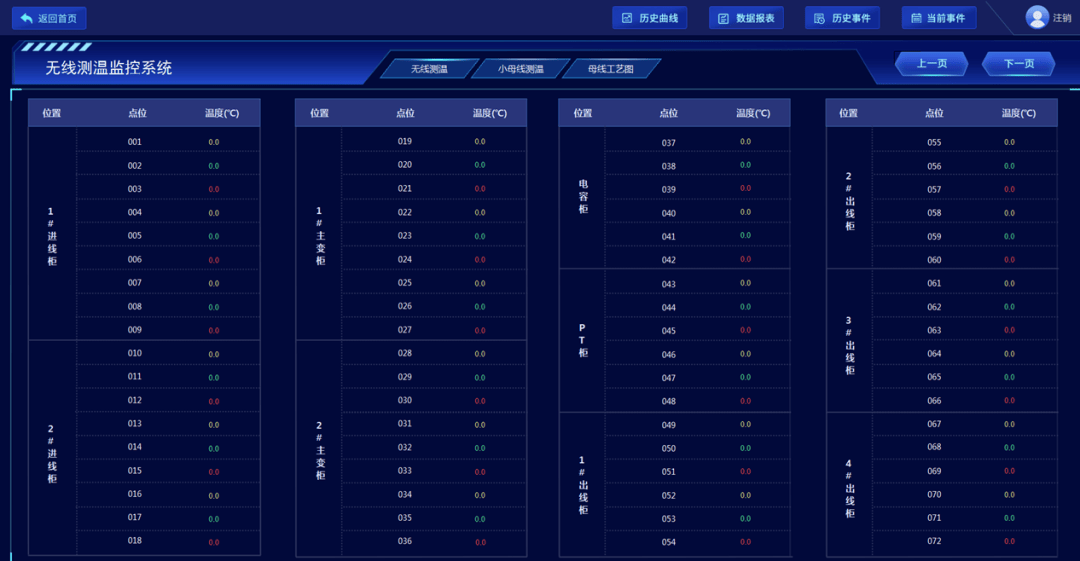

安科瑞 Acrel-2000T 無線測溫系統人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據，及有關故障、告警等信號。

詳細溫度查詢

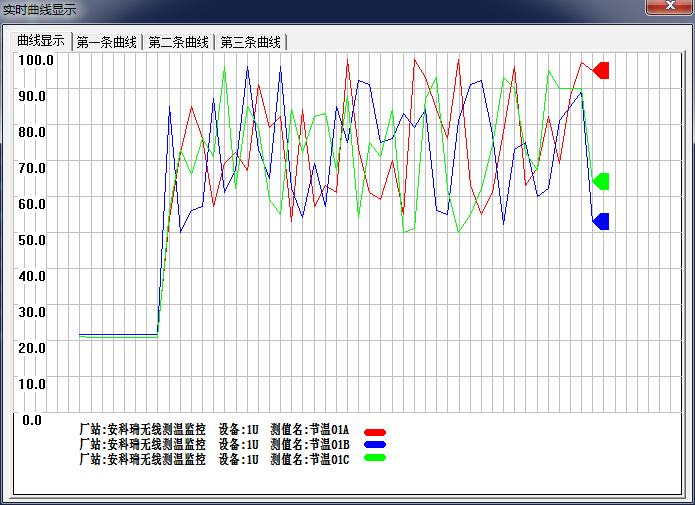

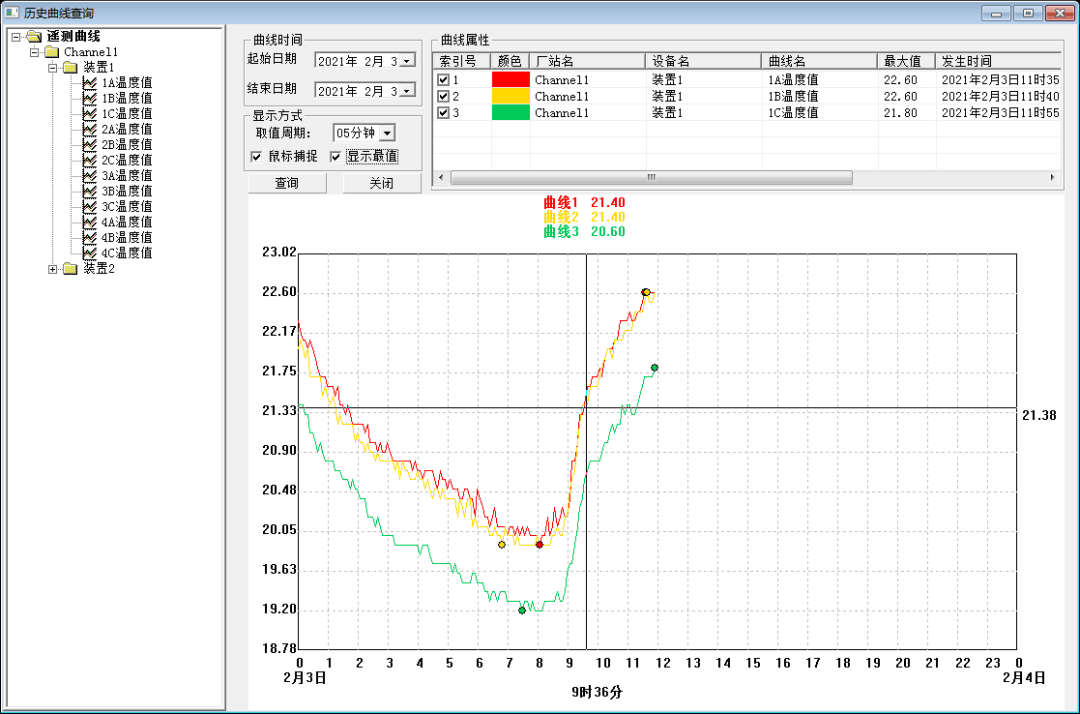

歷史溫度曲線、實時溫度曲線查詢、實時溫度數據查詢

實時報警

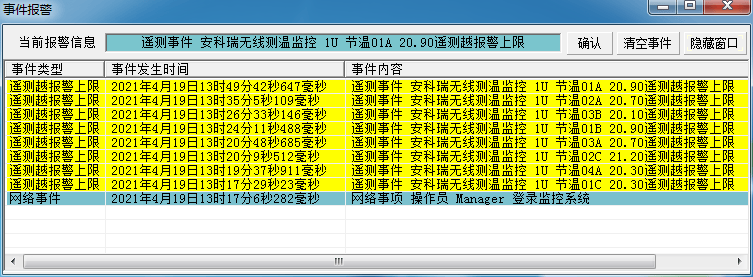

Acrel-2000T 無線測溫監控系統具有實時報警功能，系統能夠對溫度越限等事件發出告警。

歷史事件查詢

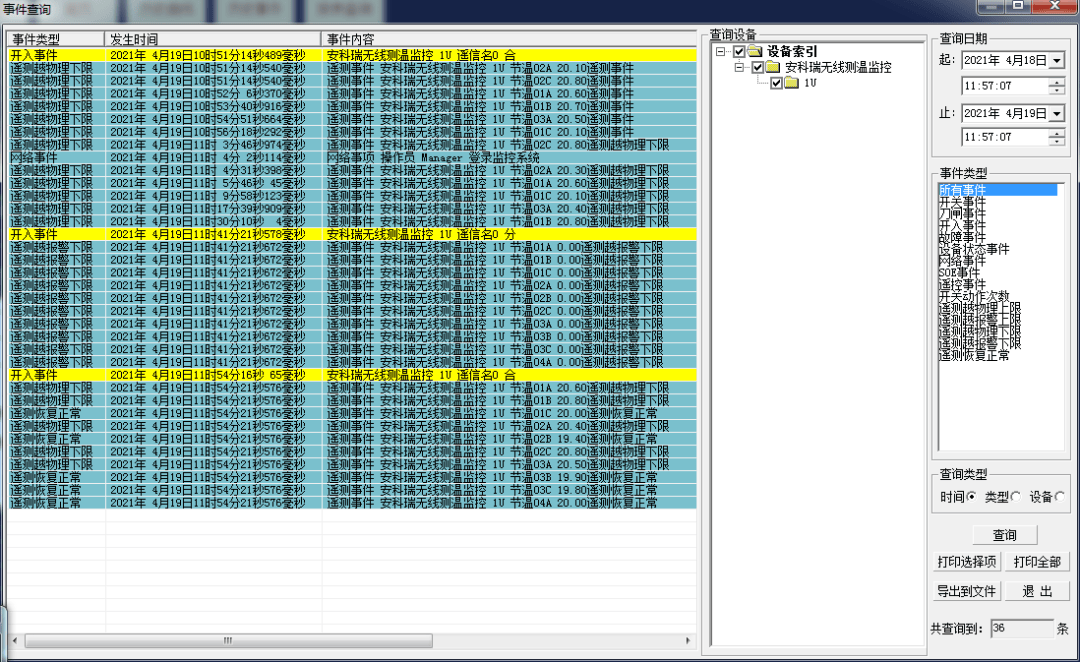

安科瑞 Acrel-2000T 無線測溫監控系統能夠對高溫告警事件記錄進行存儲和管理，

方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。可以按時間、類型和

設備進行查詢和排序。

結語

無線測溫系統由溫度傳感器、通信系統、顯示系統等組成，并通過數據線或者通信芯片與上級計算機連接，可以實現對多個高壓電氣設備溫度的在線監測預處理，幫助工作人員及時發現隱患，保證生產設備的性能。無線傳輸技術無需使用外部電線，可以有效減少傳輸過程中的電容耦合和 電感耦合，實現高壓環境檢測設備與次級處理設備之間的電氣隔離，具有較高的性能，在高壓電氣設備檢測領域有著廣泛的應用前景。
