      HMC509LP5/509LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-30 09:24 ? 次閱讀

      概述
      HMC509LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC509LP5(E)集成了諧振器、負電阻器件和變?nèi)?a target="_blank">二極管，可輸出半頻。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源時，輸出功率為+13 dBm（典型值）。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC509LP5 HMC509LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      • VSAT 無線電
      • 點對點/多點無線電
      • 測試設備和工業控制
      • 軍事最終用途

      特性

      • 雙路輸出：Fo = 7.8 - 8.8 GHz
        Fo/2 = 3.9 - 4.4 GHz
      • Pout: +13 dBm
      • 相位噪聲： 典型值為-115 dBc/Hz（100 kHz）。
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

      框圖

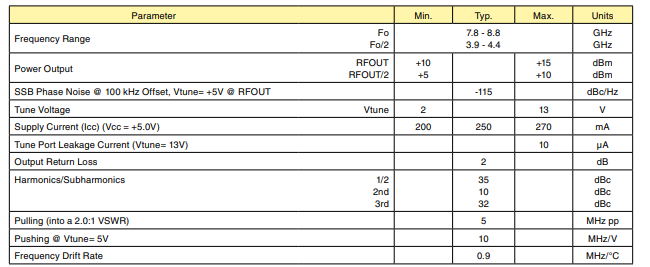

      電氣規格

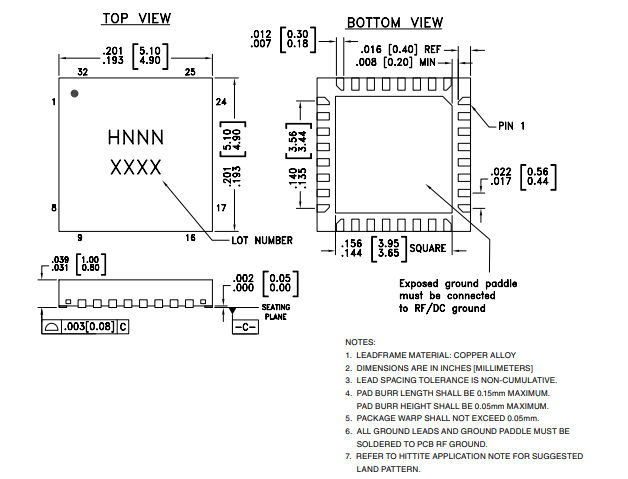

      外形圖

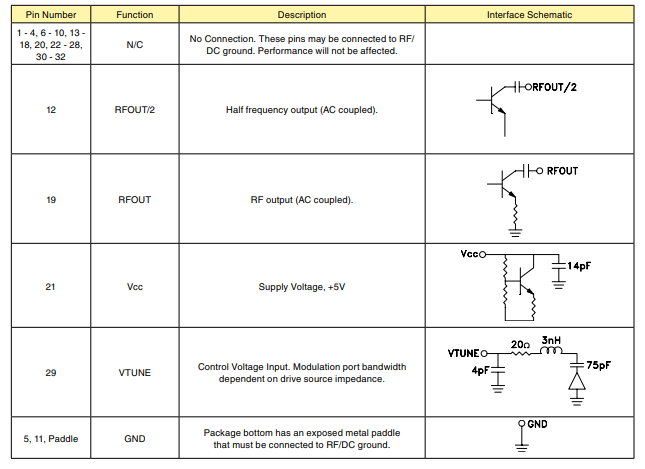

      引腳配置描述
