概述
HMC1162是一款集成諧振器、負電阻器件和變容二極管的單芯片微波集成電路(MMIC)壓控振蕩器(VCO)，具有分頻輸出。

由于振蕩器采用單芯片結構，因而在溫度范圍內具有出色的輸出功率和相位噪聲性能。

采用5 V電源電壓時，功率輸出為11 dBm（典型值）。 VCO采用符合RoHS標準的32引腳LFCSP封裝，無需外部匹配元件。
數據表：*附件：HMC1162具有半頻率輸出的MMIC VCO，9.25-10.10GHz技術手冊.pdf

應用

• 點到點和點到多點無線電
• 甚小孔徑終端(VSAT)

特性

• 雙通道輸出
  fOUT = 9.25 GHz至10.10 GHz
  f OUT /2 = 4.625 GHz至5.050 GHz
• 功率輸出(POUT)： 11 dBm（典型值）
• 單邊帶(SSB)相位噪聲： -115 dBc/Hz (100 kHz)
• 無需外部諧振器
• 符合RoHS標準的5 mm x 5 mm LFCSP封裝： 25 mm2

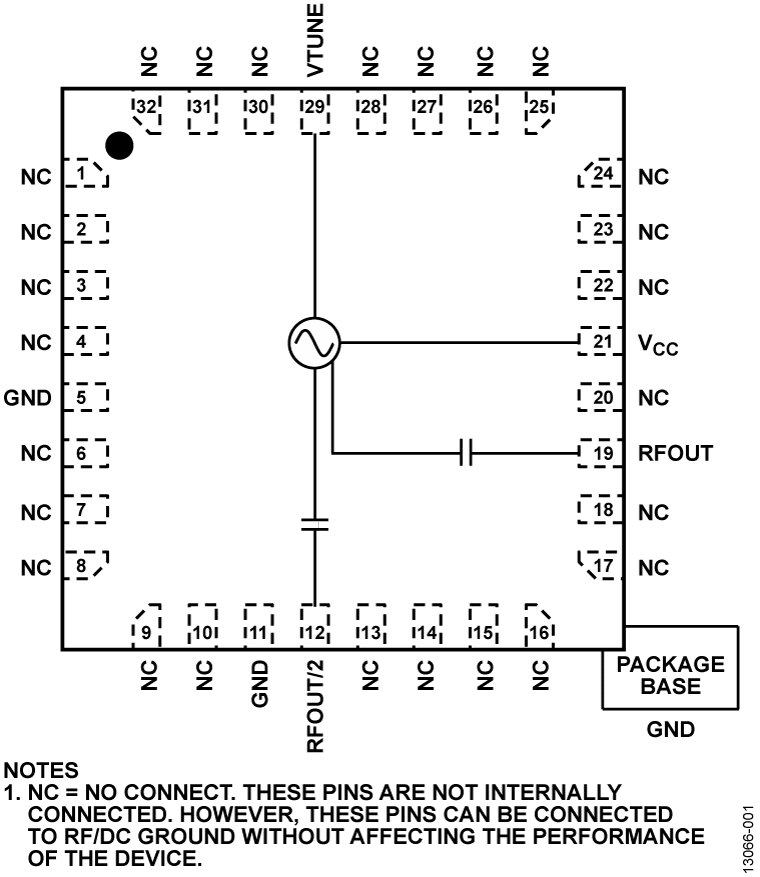

框圖

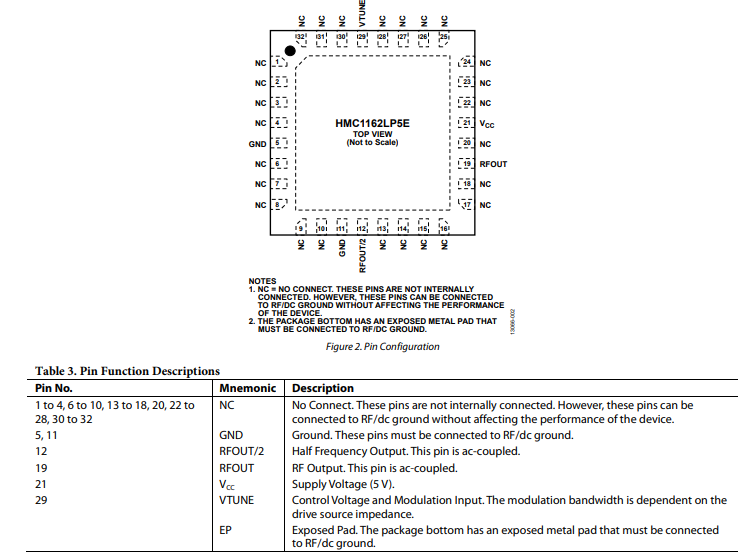

引腳配置描述

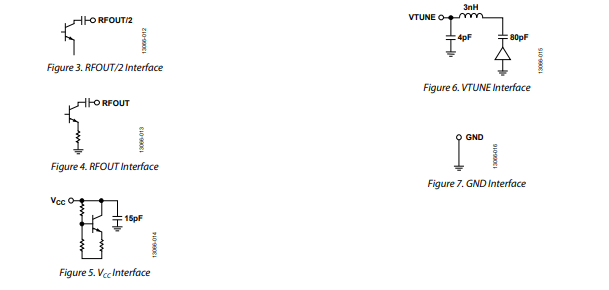

接口示意圖

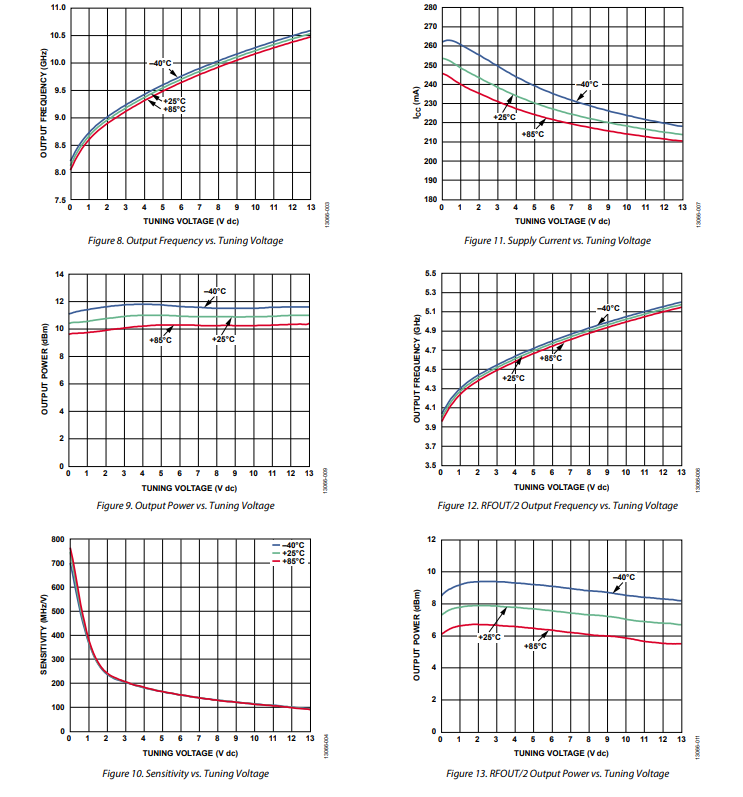

典型性能特征

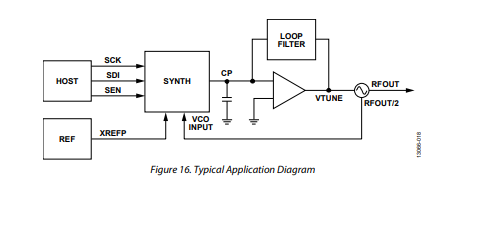

應用信息

HMC1162在微波合成器應用中用作本地振蕩器（LO）。其主要應用包括點對點微波無線電、軍事雷達、測試測量，以及工業和醫療設備。低相位噪聲允許更高階的調制，并改善通信系統中的誤碼率，而線性、單調的調諧靈敏度有助于實現穩定的環路濾波器設計。較高的輸出功率可減少驅動后續級所需的增益。半頻輸出可降低預分頻器的輸入頻率，且不會給鎖相環合成器的輸入增加殘余相位噪聲。
