概述
HMC1169是一款集成諧振器、負電阻器件和變?nèi)?a target="_blank">二極管的單芯片微波集成電路(MMIC)壓控振蕩器(VCO)，具有半頻輸出。

由于振蕩器采用單芯片結構，因而在溫度范圍內具有出色的輸出功率和相位噪聲性能。

采用5 V電源電壓時，輸出功率為11.5 dBm（典型值）。 VCO采用符合RoHS標準的LFCSP封裝，無需外部匹配元件。
數據表：*附件：HMC1169具有半頻輸出的12.92GHz至14.07GHz MMIC VCO技術手冊.pdf

應用

• 點到點和點到多點無線電

• 測試設備和工業控制

• 甚小孔徑終端(VSAT)
  特性

• 雙輸出頻率范圍

  • fOUT = 12.92 GHz至14.07GHz
  • f OUT /2 = 6.46 GHz 至 7.035GHz

• 輸出功率 (P OUT ): 11.5dBm

• 單邊帶(SSB)相位噪聲： -113 dBc/Hz (100 kHz)

• 無需外部諧振器

• 符合RoHS標準的5 mm x 5 mm、32引腳LFCSP封裝：25mm2

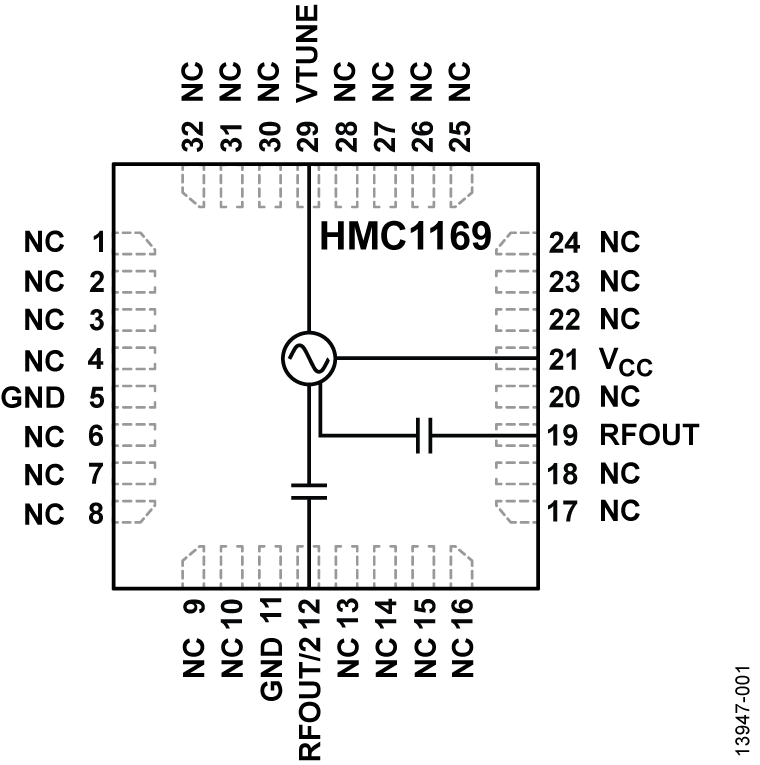

框圖

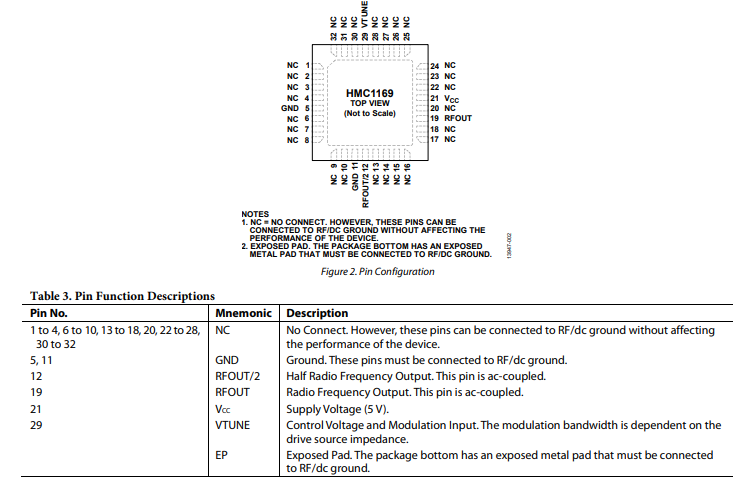

引腳配置描述

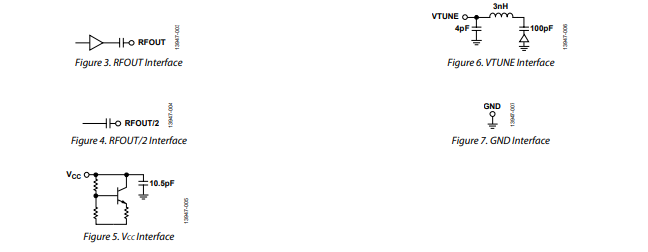

接口示意圖

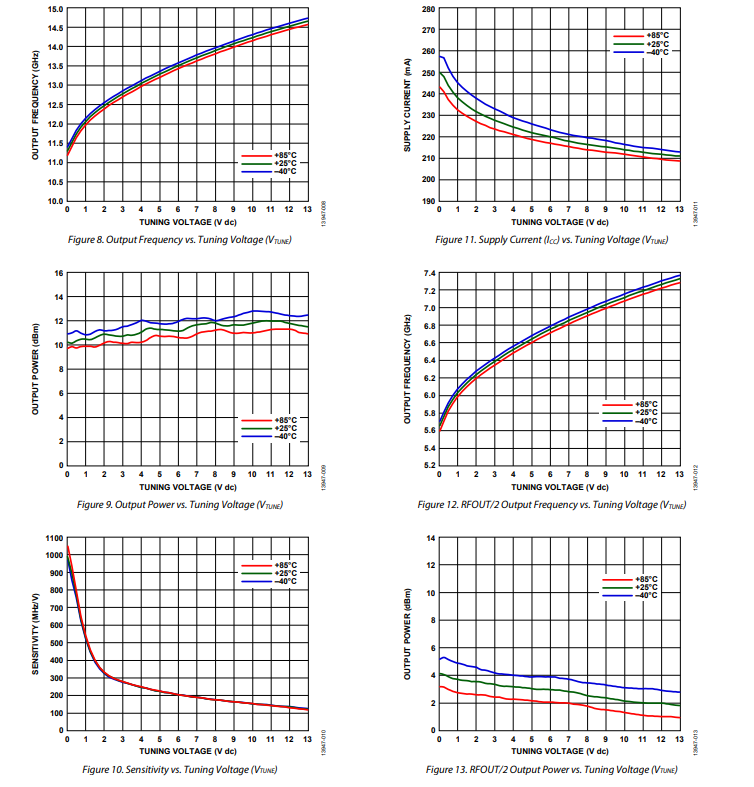

典型性能特征
