概述
HMC1168是一款集成諧振器、負電阻器件和變容二極管的單芯片微波集成電路(MMIC)壓控振蕩器(VCO)，具有半頻輸出。

由于振蕩器采用單芯片結構，因而在溫度范圍內具有出色的輸出功率和相位噪聲性能

采用5 V電源電壓時，輸出功率為10 dBm（典型值）。 VCO采用符合RoHS標準的LFCSP封裝，無需外部匹配元件。
數據表：*附件：HMC1168具有半頻輸出的12.47GHz至13.72GHz MMIC VCO技術手冊.pdf

應用

• 點到點和點到多點無線電
• 測試設備和工業控制
• 甚小孔徑終端(VSAT)

特性

• 雙輸出頻率范圍
  • fOUT = 12.47 GHz 至13.72z GH
  • f OUT /2 = 6.235 GHz 至 6.86z GHz
• 輸出功率(P OUT ): 10 dBm
• 單邊帶(SSB)相位噪聲： -113 dBc/Hz (100 kHz)
• 無需外部諧振器
• 符合RoHS標準的5 mm x 5 mm、32引腳LFCSP封裝： 25 mm2

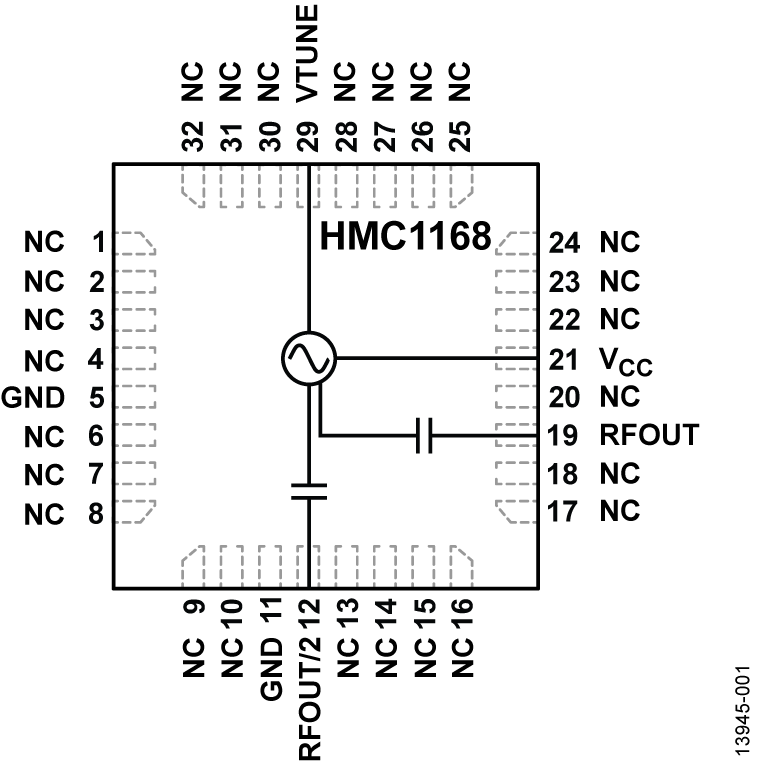

框圖

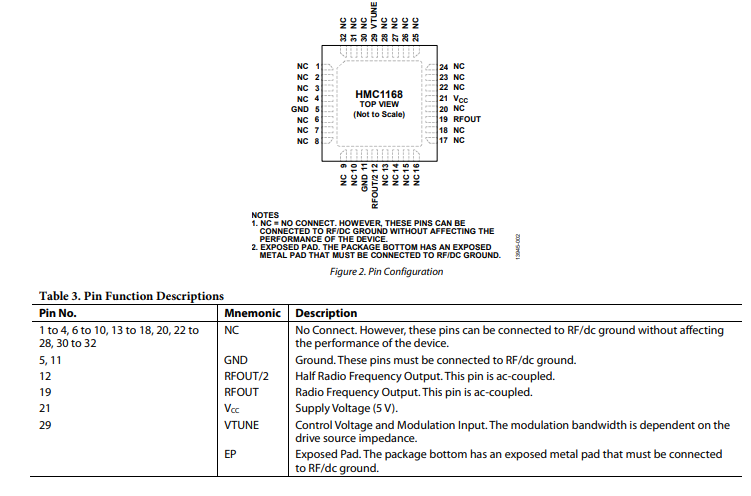

引腳配置描述

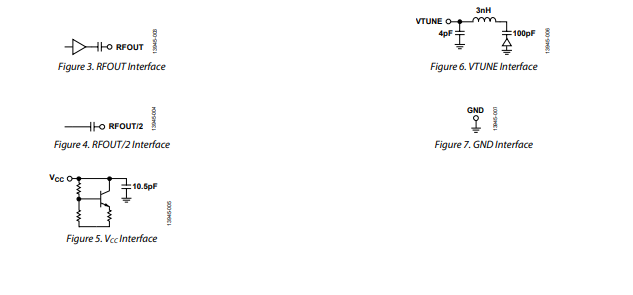

接口示意圖

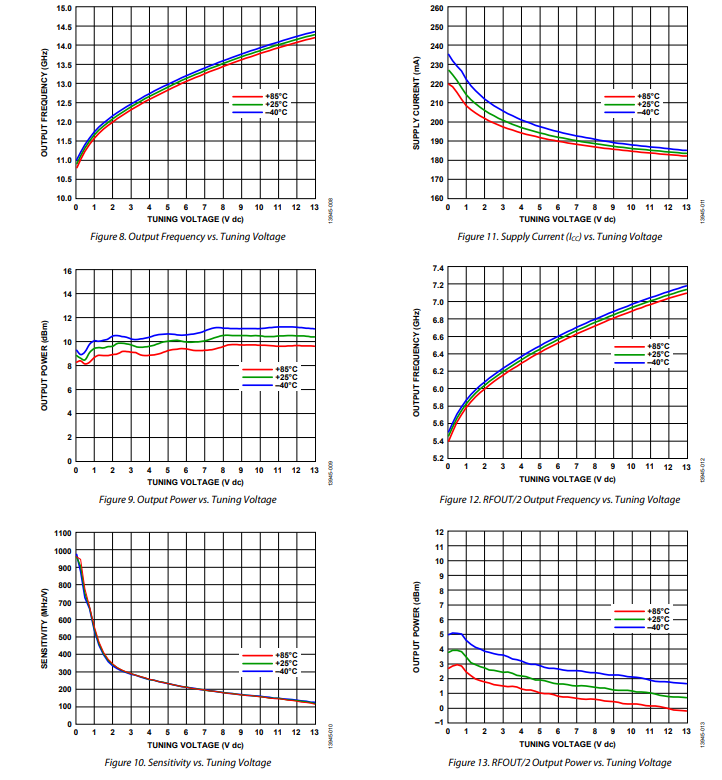

典型性能特征

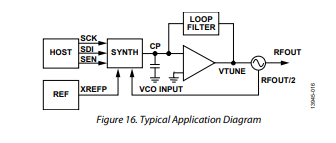

應用信息

HMC1168在微波合成器應用中用作本地振蕩器（LO） 。其主要應用包括點對點微波無線電、軍事雷達、測試測量以及工業和醫療設備。低相位噪聲允許更高階的調制，并在通信系統中改善誤碼率，而線性、單調的調諧靈敏度有助于實現穩定的環路濾波器設計。較高的輸出功率可減少驅動后續級所需的增益。半頻輸出可降低預分頻器的輸入頻率，且不會給鎖相環合成器的輸入增加殘余相位噪聲。
