諧波在線監測裝置是如何治理電網中諧波的？

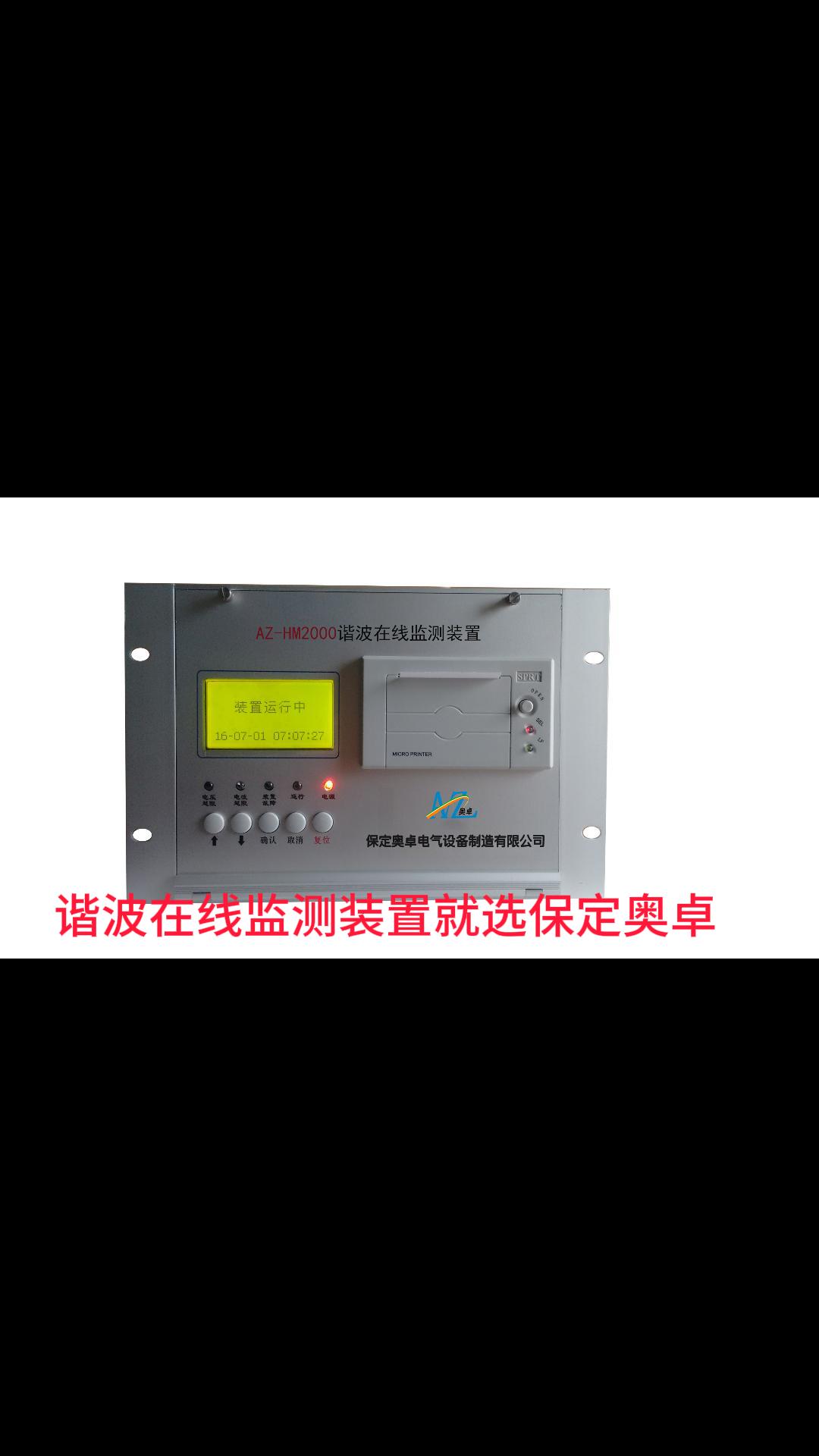

諧波在線監測裝置本身并不直接治理諧波，但其作為諧波治理系統的“眼睛”和“大腦”，通過實時監測、分析和反饋控制，為諧波治理提供關鍵數據支撐和決策依據。以下是諧波在線監測裝置如何與治理設備協同工作的詳細流程及治理方法：
一、諧波治理的核心邏輯
監測先行：在線監測裝置識別諧波成分（如5次、7次）、幅值、相位及THD（總諧波畸變率）。
精準治理：根據監測數據，控制治理設備動態補償或濾除諧波。
閉環反饋：治理后再次監測，驗證效果并動態調整策略。
二、諧波治理的主要方法及與監測裝置的聯動
1. 無源濾波器（PPF）
原理：由LC電路組成，針對特定頻率（如5次、7次諧波）提供低阻抗通路，吸收諧波。
與監測裝置的聯動：監測裝置識別諧波主導頻段（如某工廠以5次諧波為主），觸發PPF投切開關。
局限性：只能濾除固定頻段諧波，可能引發諧振（需監測裝置實時檢測阻抗變化）。
2. 有源電力濾波器（APF）
原理：通過IGBT逆變器生成與諧波幅值相等、相位相反的補償電流，實時抵消諧波。
與監測裝置的聯動：監測裝置通過FFT分析實時向APF發送諧波頻譜（如各次諧波幅值、相位）。APF根據指令動態調整補償策略（尤其適用于變頻器、電弧爐等快速變化的諧波）。
優勢：可同時治理多頻段諧波，響應時間＜1ms。
3. 混合型濾波器（HAPF）
原理：結合PPF（低成本）和APF（高精度）的優勢，PPF處理主要諧波，APF補償殘余諧波。
與監測裝置的聯動：監測裝置優先判斷諧波能量分布，若5次諧波占比＞70%，先投入PPF；剩余諧波由APF處理。
4. SVG/SVC（動態無功補償）
原理：通過調節無功功率改善電壓畸變，間接抑制諧波（尤其對3次諧波有效）。
與監測裝置的聯動：監測裝置檢測到電壓THD超標且伴隨功率因數低下時，觸發SVG生成反向無功電流。
5. 諧波隔離（變壓器/線路改造）
原理：采用△/Y變壓器阻斷3次諧波，或對諧波源負載單獨供電。
與監測裝置的聯動：監測數據用于評估諧波傳播路徑，優化電網拓撲設計（如高諧波負載獨立回路）。
三、諧波治理的典型工作流程
實時監測：在線裝置持續采集電壓/電流信號，計算THD、各次諧波含有率（HR）。
閾值觸發：當THD＞5%（國標限值）或某次諧波超標時，啟動治理設備。
策略匹配：穩態諧波（如持續存在的5次諧波）→ 投切PPF。
瞬態諧波（如軋鋼機沖擊負載）→ APF動態補償。
效果驗證：治理后監測數據反饋至系統，自動優化參數（如APF補償增益）。
四、技術挑戰與解決方案
諧振風險：
問題：PPF與電網阻抗可能形成諧振，放大諧波。
監測裝置作用：實時掃描阻抗特性，觸發APF抑制諧振點。
諧波源定位：
問題：多負載諧波疊加時難以溯源。
解決方案：監測裝置通過相位分析或AI算法（如聚類分析）定位主要諧波源。
高頻諧波（＞2kHz）：
問題：傳統FFT分辨率不足。
改進：監測裝置采用寬帶采樣（如10kHz）+小波變換分析。
五、實際應用案例
案例1（汽車廠焊裝車間）：
問題：焊機導致THD達15%，電壓波動。
治理：監測裝置識別諧波以3次、5次為主，觸發APF（200A容量）補償，THD降至3%。
案例2（數據中心）：
問題：UPS的7次諧波影響精密設備。
治理：監測裝置聯動HAPF（PPF濾除7次+APF處理殘余），THD從8%降至2%。
六、未來趨勢
諧波在線監測裝置與治理設備的協同，正從“被動補償”向“主動免疫”發展，最終目標是實現電網的“諧波透明化”管理。
