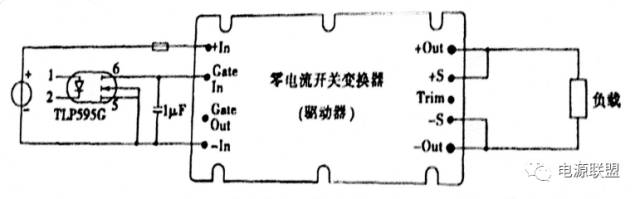

1.邏輯控制電路

模塊的控制信號輸入腳(Gate In)用來控制模塊導通和關斷。如圖1-11所示，當控制信號輸入腳為低電平(電壓〈0.65V,電流為6mA)時，模塊關斷當Gate ln腳懸空時，模塊導通。應當注意。

Gare In腳開路電壓必須低于10V。該電路適用于VI-200、MI- 200、Vl-J00和MI-J00等系列Vicor電源模塊。

圖1-11 邏輯控制電路

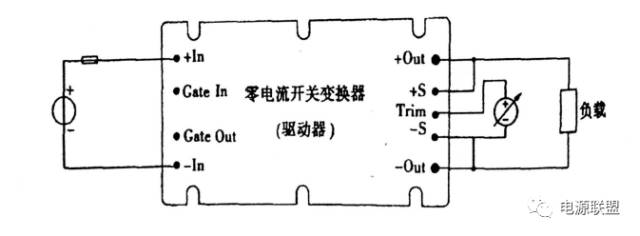

2.輸出電壓程控電路

改變輸出電壓調整腳Trim的外加電壓Utrim，如圖1 12所示，DC-DC變換器模塊的輸出電壓，可按下式進行調整：

式中：Utrim為輸出電壓調整腳外加電壓；

Unom為模塊的額定輸出電壓；

Uout為調整后模塊實際輸出電壓。

圖1-12 輸出電壓程控電路

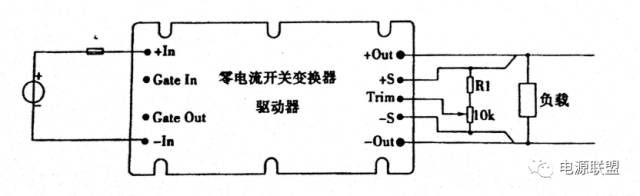

3.輸出電壓調整電路

在模塊的+S和-S腳之間接入電阻R1和1okΩ電位器，并將電位器中心抽頭接到輸出電壓調整腳Trim，如圖1-13所示。調整電位器即可調整輸出電壓，R1的阻值應按下式計算：

式中，Unom為模塊的額定輸出電壓。

圖1-13輸出電壓調整電路

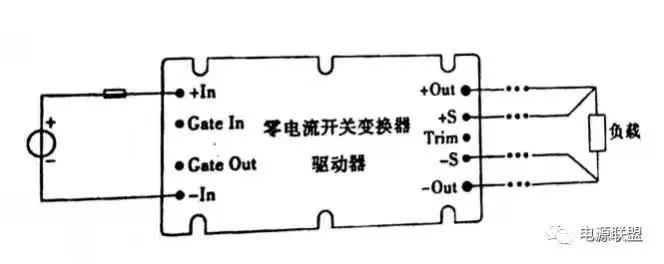

4.輸出電壓遙測電路

在實際應用中，當模塊的輸出端到負載的距離較遠時，為了確保模塊輸出額定電壓。應采用圖1 -14所示的輸出電壓遙測電路。應當說明，模塊的+Out和-Out腳之間的輸出電壓，必須低于額定輸出電壓的110%。模塊負極輸出線上的壓降不能超過0.25V。因為該輸出線上的電壓超過0.25V后，模塊的限流設定點將相對地改變。如果不需要遠距離檢測，必須把檢測腳+S和-S分別與模塊上的+Out和-Out腳相連。

圖1-14輸出電壓遙測電路

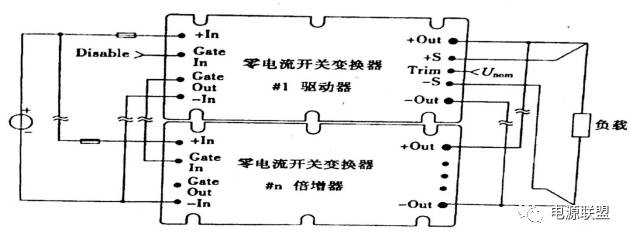

5.并聯工作電路

在實際應用中，當負載要求的功率超過單個模塊的額定功率時，可將多只模塊并聯使用，如圖1-15所示。為了保證驅動器模塊(Driver)和功率倍增模塊(Booster)的輸出電流基本相等，并聯工作時，輸入與輸出導線應有足夠的截面積。

圖1-15 并聯工作電路

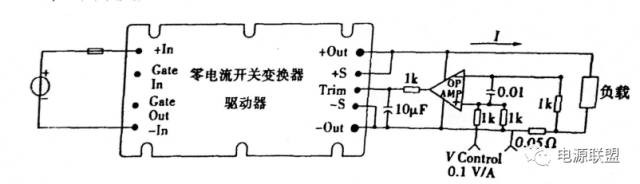

6.工程控電流源

程控電流源的實際電路如圖I-16所示。應用中，應當注意模塊的額定輸出電壓Unom不能超過運算放大器(OP AMP)的額定電壓。

圖1 -16工程控電流源實際電路

采用VJ-J00系列模塊時，為了避免模塊損壞，調整腳(Trim)的電壓應鉗位到2.75V。該電壓與模塊的最高調整電壓相適應。
