TPS65053-Q1 器件是集成電源管理 IC （PMIC），適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65053-Q1 器件提供兩個高效的 2.25 MHz 降壓轉換器，旨在為基于處理器的系統提供內核電壓和 I/O 電壓。兩個降壓轉換器在輕負載時進入低功耗模式，可在盡可能寬的負載電流范圍內實現最高效率。對于低噪聲應用，可以通過將 MODE 引腳拉高來強制器件進入固定頻率 PWM 模式。這兩款轉換器都允許使用小型電感器和電容器來實現小尺寸解決方案。
*附件：tps65053-q1.pdf

TPS65053-Q1 器件在 DCDC1 轉換器上提供高達 1 A 的輸出電流，在 DCDC2 轉換器上提供高達 0.6 A 的輸出電流。該器件還集成了一個 400mA LDO 和兩個 200mA LDO 穩壓器，可以使用每個 LDO 上的單獨使能引腳來打開和關閉它們。每個 LDO 的輸入電壓范圍為 1.5 V 至 6.5 V，允許它們由其中一個降壓轉換器或直接由主電池供電。LDO1 和 LDO2 可外部調節，而 LDO3 具有 1.3 V 的固定輸出電壓。

TPS65053-Q1 器件采用小型 24 引腳無鉛封裝（4mm × 4mm VQFN），間距為 0.5mm。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 3：-40°C 至 +85°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 效率高達 95%
• DC-DC 轉換器的輸出電流：
  • 直流 1 = 1 A;直流 2 = 0.6 安
• DC-DC 轉換器 外部可調
• V在DC-DC 轉換器的范圍為2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個 DC-DC 轉換器的總典型靜態電流為 32μA
• 100% 占空比，實現最低壓差
• 一個通用型 400mA LDO
• 兩個通用型 200mA LDO
• V在LDO 的范圍為 1.5 V 至 6.5 V
• LDO3 的輸出電壓：
  • VLDO3 = 1.3 伏
• 采用 4mm × 4mm 24 引腳 VQFN 封裝

參數

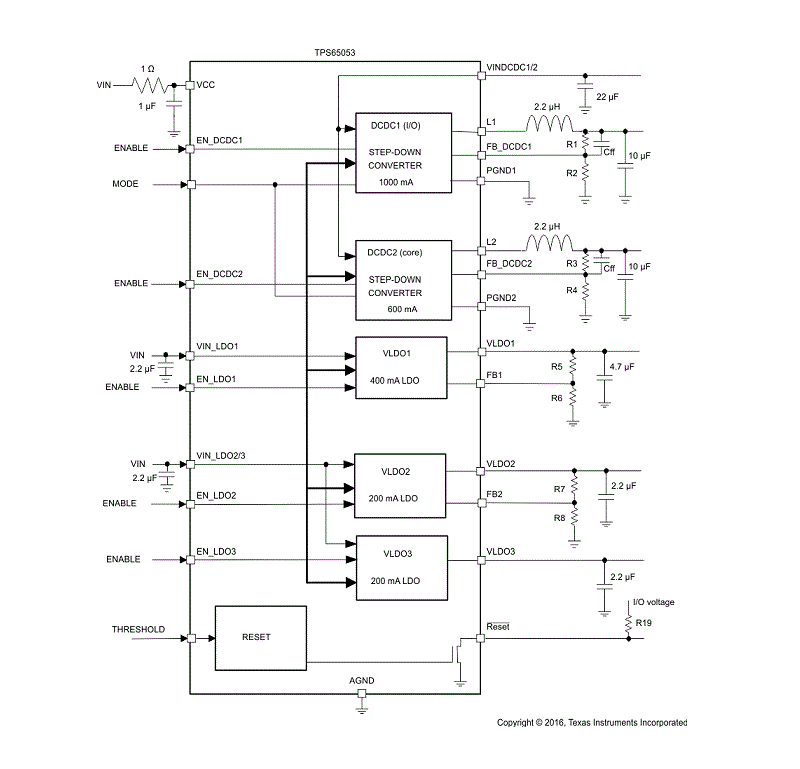

方框圖

1. 產品概述

• ?型號?：TPS65053-Q1
• ?類型?：5通道電源管理IC，包含兩個降壓轉換器（DC-DC Converter）和三個低輸入電壓線性穩壓器（LDO）
• ?應用?：適用于由單個鋰離子電池或鋰聚合物電池供電的設備，如汽車電子設備、GPS、緊急電話、數碼相機、衛星無線電模塊等

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度范圍-40°C至+85°C
• ?高效率?：最高可達95%
• ?輸出電流?：DCDC1轉換器最高1A，DCDC2轉換器最高0.6A
• ?固定頻率?：2.25MHz
• ?電源節省模式?：輕載時自動進入，提高效率
• ?輸出電壓精度?：PWM模式下±1%
• ?靜態電流?：兩個DC-DC轉換器總典型值為32μA
• ?LDO輸出電流?：一個400mA，兩個200mA

3. 引腳配置與功能

• ?DCDC1和DCDC2?：包含使能引腳（EN_DCDC1和EN_DCDC2）、反饋引腳（FB_DCDC1和FB_DCDC2）、開關引腳（L1和L2）等
• ?LDO1、LDO2和LDO3?：每個LDO有使能引腳（EN_LDO1、EN_LDO2和EN_LDO3）和反饋引腳（FB_LDO1和FB_LDO2）
• ?其他引腳?：包括電源引腳（VCC）、輸入電壓引腳（VINDCDC1/2、VINLDO1、VINLDO2/3）、地引腳（PGND1、PGND2、AGND）等

4. 電氣特性

• ?供電電流?：在PFM模式下，一個轉換器工作時為30μA（典型值），兩個轉換器工作時為40μA（典型值）
• ?關斷電流?：EN_DCDC1=EN_DCDC2=GND時，為12μA（典型值）
• ?欠壓鎖定閾值?：對于DC-DC轉換器和LDO，典型值為2V
• ?輸出電壓范圍?：DCDC1和DCDC2為0.6V至VIN，LDO1和LDO2為外部可調，LDO3固定為1.3V
• ?輸出電壓精度?：在PWM模式下，DCDC1和DCDC2為±1%，LDO為±1%

5. 功能描述

• ?模式選擇?：通過MODE引腳選擇強制PWM模式或電源節省模式
• ?使能控制?：每個DC-DC轉換器和LDO都有獨立的使能引腳，用于獨立啟動和關閉
• ?復位功能?：包含復位電路，可在輸入電壓超過閾值時生成100ms延遲的復位脈沖
• ?短路保護?：所有輸出均具備短路保護功能
• ?熱關斷?：DC-DC轉換器的熱關斷溫度為150°C（典型值），LDO的熱關斷溫度為140°C（典型值）

6. 應用與實施

• ?輸出電壓設置?：通過外部電阻分壓器設置DC-DC轉換器和LDO的輸出電壓
• ?輸出濾波器設計?：推薦使用小尺寸陶瓷電容，電感值通常為2.2μH
• ?布局指南?：提供了詳細的布局指南，包括輸入電容、輸出電容、電感和反饋引腳的放置建議

7. 封裝與訂購信息

• ?封裝類型?：24引腳VQFN無鉛封裝，尺寸為4mm x 4mm
• ?訂購信息?：提供了詳細的訂購信息和包裝材料信息

8. 注意事項

• 使用前請仔細閱讀數據手冊，確保產品符合應用需求
• 遵循推薦的操作條件和布局指南，以確保最佳性能
• 注意靜電放電（ESD）防護，避免損壞集成電路
