THS7530-Q1 器件采用德州儀器 (TI) 先進的 BiCom III SiGe 互補雙極工藝制造。THS7530-Q1 是一款帶有壓控增益的直流耦合高帶寬放大器。該放大器具有高阻抗差分輸入和低阻抗差分輸出，提供高帶寬增益控制、輸出共模控制和輸出電壓鉗位功能。

數據手冊：*附件：THS7530-Q1 汽車類、300MHz、全差分、連續可變增益放大器技術手冊.pdf

該器件在 300MHz 帶寬下的動態性能優異。當頻率為 32MHz，同時將 1 VPP 輸出施加于 400? 負載，三次諧波失真為 –61dBc。

增益控制（單位：dB）呈線性變化。在 0V 至 0.9V 電壓范圍內，增益以 38.8dB/V 的斜率由 11.6dB 變化為 46.5dB。

輸出電壓限制功能用于限制輸出電壓擺幅并避免后續級發生飽和。

該器件可在汽車級溫度范圍內（–40°C 至 +125°C）額定運行。

特性
? 適用于汽車電子 應用
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件人體放電模式 (HBM) 分類等級 2
– 器件組件充電模式 (CDM) 分類等級 C6
? 低噪聲：Vn = 1.1nV/√Hz，噪聲系數 = 9dB
? 低失真：
– 頻率為 32MHz 時：HD2 = –65dBc，HD3 =
–61dBc
– 頻率為 70MHz 時：IMD3 = –62dBc，OIP3 =21dBm
? 300MHz 帶寬
? 連續可變增益范圍：11.6dB至 46.5dB
? 增益斜率：38.8dB/V
? 全差分輸入和輸出
? 輸出共模電壓控制
? 輸出電壓限制

引腳功能和配置

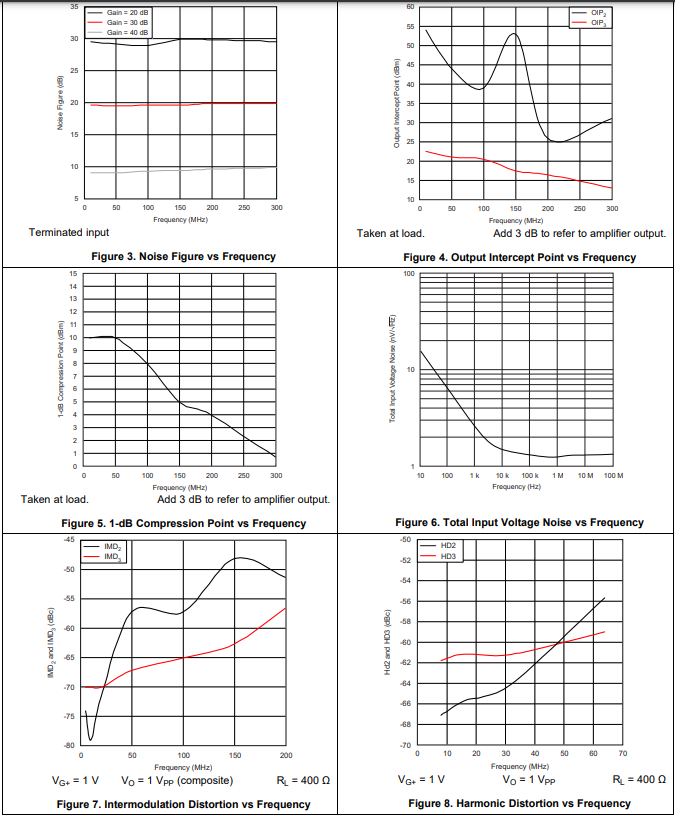

典型特性

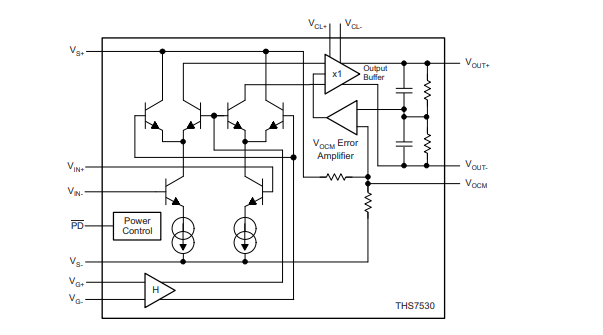

功能方框圖

應用
? 超聲波應用、聲納和雷達中的
時間增益放大器
? 通信和和視頻中的
自動增益控制
