LP2998 線性穩壓器旨在滿足 JEDEC SSTL-2 和 JEDEC SSTL-18 標準 DDR-SDRAM 和 DDR2 內存終止的規范。該器件還支持 DDR3 和 DDR3L VTT 總線端接，帶 VDDQ分鐘 的 1.35 V。該器件包含一個高速運算放大器，可提供出色的響應 負載瞬變。輸出級可防止擊穿，同時提供 1.5 A 連續電流 以及 DDR-SDRAM 端接所需的應用中高達 3 A 的瞬態峰值。LP2998 系列 還集成了 VSENSE 引腳，以提供出色的負載調節和 V裁判輸出作為芯片組和 DIMM 的參考。

LP2998 的另一個功能是低電平有效關斷 （SD） 引腳，提供 Suspend To RAM （STR） 功能。當 SD 被拉低時，VTToutput 將三態 提供高阻抗輸出，但是，V裁判將保持活動狀態。一 在此模式下，可以通過較低的靜態電流獲得 SAVINGS ADVANTAGE。
*附件：lp2998-q1.pdf

特性

• AEC-Q100 測試指南，結果如下（SO PowerPAD-8）：
  • 器件 HBM ESD 分類等級 H1C
  • 結溫范圍 –40°C 至 125°C
• 1.35 V 最小 VDDQ
• 拉電流和吸收電流
• 低輸出電壓偏移
• 無需外部電阻器
• 線性拓?fù)?/li>
• 掛起到 RAM （STR） 功能
• 外部元件數量少
• 熱關斷

參數

方框圖

1. 概述

LP2998-Q1 是一款線性穩壓器，專為滿足 JEDEC SSTL-2 和 JEDEC SSTL-18 標準而設計，用于 DDR-SDRAM 和 DDR2 內存的終止。該器件還支持 DDR3 和 DDR3L VTT 總線終止，并具有低輸出電壓偏移、快速瞬態響應和高電源抑制比等特點。

2. 主要特點

• ?AEC-Q100 認證?：適用于汽車應用
• ?DDR 終止?：支持 DDR1、DDR2、DDR3 和 DDR3L 內存
• ?低 V_DDQ?：最小值為 1.35V
• ?高速運算放大器?：提供優秀的負載瞬態響應
• ?輸出階段?：可防止穿透，同時提供 1.5A 連續電流和高達 3A 的瞬態峰值電流
• ?V_SENSE 引腳?：提供卓越的負載調節
• ?V_REF 輸出?：作為芯片組和 DIMMs 的參考電壓
• ?低外部組件計數?：無需外部電阻
• ?熱關斷保護?：防止過熱損壞
• ?掛起至 RAM (STR) 功能?：通過 SD 引腳實現低功耗模式

3. 應用場景

• ?汽車信息娛樂系統?
• ?工業/醫療設備?
• ?FPGA 供電?

4. 引腳配置與功能

LP2998-Q1 采用 SO PowerPAD-8 封裝，主要引腳包括：

• ?GND?：接地
• ?SD?：關斷引腳，低電平有效
• ?V_SENSE?：反饋引腳，用于調節 V_TT
• ?V_REF?：緩沖內部參考電壓輸出
• ?AVIN?：模擬輸入引腳
• ?PVIN?：電源輸入引腳，專用于輸出級
• ?VTT?：輸出電壓，用于連接終止電阻
• ?EP?：外露焊盤，熱連接，接地

5. 功能描述

• ?線性穩壓器?：輸出 V_TT 能夠精確調節至 V_DDQ/2，同時支持源電流和灌電流。
• ?高速運算放大器?：提供快速負載瞬態響應。
• ?分離電源軌?：模擬電路和功率輸出級采用不同的電源軌，降低內部功耗。
• ?STR 功能?：SD 引腳拉低時，V_TT 輸出三態，但 V_REF 保持激活。

6. 電氣特性

• ?輸入電壓范圍?：AVIN 為 2.2V 至 5.5V，PVIN 為 0V 至 AVIN
• ?輸出電壓?：V_TT 根據 V_DDQ 調節，例如 V_DDQ = 2.5V 時，V_TT = 1.25V
• ?負載調節?：通過 V_SENSE 引腳實現遠程負載調節
• ?靜態電流?：典型值為 500μA
• ?熱關斷溫度?：約 165°C

7. 典型應用電路

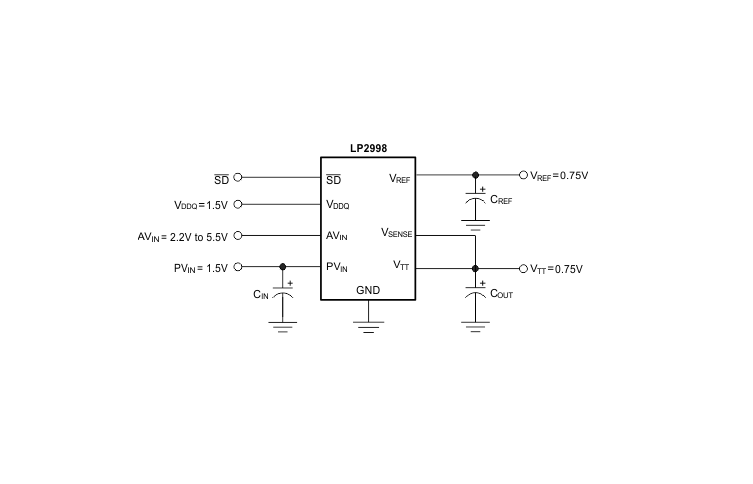

數據手冊中提供了多個典型應用電路，包括 DDR-III、DDR-II、SSTL-2 和 HSTL 應用，以及如何通過反饋電阻進行電平移位。

8. 布局與熱設計指南

• ?輸入電容?：應靠近 PVIN 引腳放置，推薦值為 50μF 電解電容或 10μF 陶瓷電容。
• ?V_SENSE 引腳?：應連接到 V_TT 終止總線的中心位置，以提供最佳的負載調節。
• ?熱設計?：通過多層板設計、過孔和銅皮來優化熱性能。

9. 封裝與訂購信息

LP2998-Q1 提供 SO PowerPAD-8 封裝選項，具有 RoHS 環保認證。數據手冊中提供了詳細的封裝尺寸、引腳分配和訂購信息。

10. 注意事項

• 在使用期間，應遵守數據手冊中提供的絕對最大額定值和推薦操作條件。
• 注意靜電放電保護，避免損壞器件。
• 數據手冊中的信息僅供參考，實際設計時應進行充分的驗證和測試。
