TPS659038-Q1 和 TPS659039-Q1 器件是面向汽車應用的集成電源管理集成電路 （PMIC）。該器件提供 7 個可配置的降壓轉換器，輸出電流高達 6 A，用于存儲器、處理器內核、輸入-輸出 （I/O） 或 LDO 的預調節。其中一個可配置的降壓轉換器可以與另一個 3A 穩壓器結合使用，以實現高達 9A 的輸出電流。所有降壓轉換器都可以與 1.7 Mhz 至 2.7 MHz 之間的外部時鐘源或 2.2 MHz 的內部回退時鐘同步。TPS659038-Q1 器件包含 11 個 LDO 穩壓器，而 TPS659039-Q1 器件包含 6 個供外部使用的 LDO 穩壓器。這些 LDO 穩壓器可由系統電源或預穩壓電源供電。上電和斷電控制器是可配置的，并支持任何上電和斷電序列（基于 OTP）。TPS659038-Q1 和 TPS659039-Q1 器件包括一個 32kHz RC 振蕩器，用于在上電和斷電期間對所有資源進行排序。在需要快速啟動的情況下，還包括一個 16 MHz 晶體振蕩器，以快速為系統生成穩定的 32 kHz。所有 LDO 和 SMPS 轉換器均可由 SPI 或 I 控制^2^C 接口，或通過電源請求信號。此外，電壓調節寄存器允許通過 SPI、I 將 SMPS 轉換到不同的電壓^2^C 或屋頂和地板控制。每個封裝中的一個專用引腳可以配置為上電序列的一部分，以控制外部資源。提供通用輸入輸出 （GPIO） 功能，并且可以在上電序列中配置兩個 GPIO 以控制外部資源。電源請求信號使能電源模式控制，以實現電源優化。該器件包括一個通用 （GP） Σ-Δ 模數轉換器 （ADC），具有三個外部輸入通道。TPS659038-Q1 和 TPS659039-Q1 器件采用 13 焊球× 13 焊球 nFBGA 封裝，間距為 0.8 mm。
*附件：tps659039-q1.pdf

特性

• 適用于汽車應用
  • 符合 AEC-Q100 標準，結果如下：
    • 溫度等級 3：–40°C 至 85°C
    • ESD 分類：
      • HBM 2 級
      • CDM C3 級
    • 閂鎖效應分類：
      • I 級 IIB 級^2^C 和 SPI 端子
      • IIA 級，用于所有其他端子
• 7 個降壓型開關電源 （SMPS） 穩壓器：
  • 一個 0.7V 至 1.65V/6A（10mV 步長）
    • 具有數字電壓調節 （DVS） 控制的雙相配置
  • 一個 0.7 至 1.65 V/4 A（10 mV 步長）
    • 具有 DVS 控制的雙相配置
  • 一個 0.7 至 3.3 V/3 A（10 或 20 mV 步長）
    • 單相配置
    • 該穩壓器可與 6 A 組合使用，形成一個 9 A 三相穩壓器（DVS 控制）
  • 兩個 0.7 至 3.3 V/2 A（10 或 20 mV 步長）
    • 單相配置
    • 一個帶 DVS 控制的穩壓器，也可配置為 3A 穩壓器
  • 兩個 0.7 至 3.3 V/1 A（10 或 20 mV 步長）
    • 單相配置
    • 一個帶 DVS 控制的穩壓器
  • 除 1A SMPS 穩壓器外的所有穩壓器均采用輸出電流測量
  • 雙相和三相穩壓器中的差分遙感 （輸出和接地）
  • 硬件和軟件控制的 ECO 模式?高達 5mA，靜態電流為 15μA
  • 短路保護
  • 電源正常指示（電壓和過流指示）
  • 用于浪涌電流限制的內部軟起動
  • 能夠?qū)?SMPS 與外部時鐘或內部回退時鐘同步，并實現相位同步
• 11 個通用低壓差 （LDO） 穩壓器（50mV 步長）：
  • 4 個 0.9 至 3.3 V/300 mA 電源，帶預穩壓電源
  • 4 個 0.9 至 3.3 V/200 mA 的預穩壓電源
  • 一個 0.9 至 3.3 V/50 mA 電源，帶預穩壓電源
  • 一個 100mA USB LDO
  • 一個低噪聲 LDO，0.9 至 3.3 V，電流高達 100 mA（低噪聲性能高達 50 mA）
  • 兩個額外的 LDO，供 PMU 內部使用
  • 短路保護
• 時鐘管理 16MHz 晶體振蕩器和 32kHz RC 振蕩器
  • 一個緩沖 32kHz 輸出
• 具有鬧鐘喚醒機制的實時時鐘 （RTC）
• 12 位 Σ-Δ 通用模數轉換器 （GPADC），具有 3 個外部輸入通道和 6 個內部通道，用于自我監控
• 熱監控
  • 高溫警告
  • 熱關斷
• 控制
  • 可配置的上電和斷電序列（一次性可編程 [OTP]）
  • SLEEP 和 ACTIVE 狀態之間的可配置序列（OTP 可編程）
  • 一個專用數字輸出信號 （REGEN），可包含在啟動序列中
  • 三個數字輸出信號與 GPIO 多路復用，可包含在啟動序列中
  • 可選控制界面
    • 一個串行外設接口 （SPI），用于資源配置和 DVS 控制
    • 二 I^2^C 接口。一個專用于 DVS 控制，一個通用 I^2^用于資源配置和 DVS 控制的 C 接口
• 欠壓鎖定
• 系統電壓范圍為 3.135 至 5.25 V
• 套餐選項
  • 12mm × 12mm 169 引腳 nFBGA，焊球間距為 0.8mm

參數

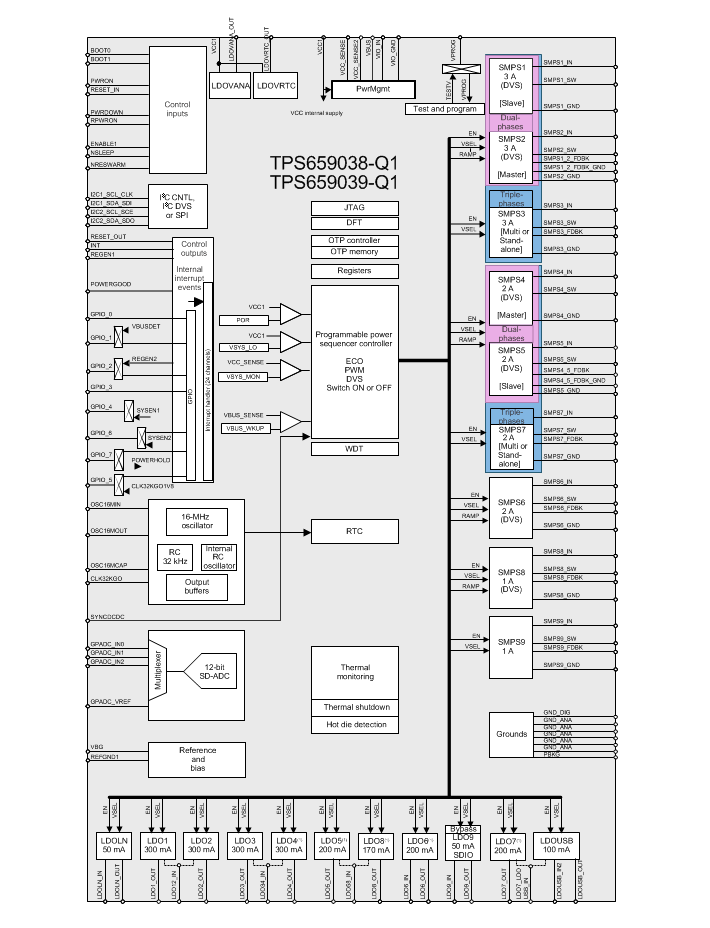

方框圖

1. 產品概述

• ?產品名稱?：TPS659039-Q1
• ?類型?：汽車電源管理單元（PMU）
• ?應用?：專為汽車應用設計，適用于處理器供電
• ?特點?：
  • 集成7個可配置降壓轉換器
  • 集成6個LDO（低壓差線性穩壓器）
  • 12位Sigma-Delta GPADC（通用模擬數字轉換器）
  • 實時時鐘（RTC）模塊
  • 熱監測和關斷功能

2. 主要功能

• ?降壓轉換器?：
  • 7個降壓轉換器，每個輸出電流高達6A，多相配置下最高可達9A
  • 支持同步外部時鐘，頻率范圍1.7MHz至2.7MHz
  • ECO模式和強制PWM模式可選
• ?LDO?：
  • 6個外部LDO，輸出電壓范圍0.9V至3.3V，步長50mV
  • LDOVRTC為RTC和其他始終開啟功能供電
• ?GPADC?：
  • 12位Sigma-Delta ADC，3個外部輸入通道和6個內部通道
  • 支持自動和軟件觸發轉換
• ?RTC?：
  • 32kHz RC振蕩器，支持日歷功能和可編程定時器/鬧鐘
• ?熱監測?：
  • 集成熱監測模塊，支持過溫警告和熱關斷

3. 控制接口

• ?I2C接口?：
  • 兩個I2C接口，一個用于資源配置，另一個用于DVS控制
  • 支持標準模式（100kbps）、快速模式（400kbps）和高速模式（3.4Mbps）
• ?SPI接口?（可選）：
  • 一個SPI接口，用于資源配置和DVS控制

4. 電源序列和復位

• ?電源序列?：
  • 支持預編程的電源序列，控制資源在OFF、ACTIVE和SLEEP狀態之間的切換
  • 電源序列可通過OTP編程自定義
• ?復位功能?：
  • 支持電源上電復位（POR）、硬件復位（HWRST）和軟件復位（SWORST）
  • 可配置RESET_IN引腳行為，觸發系統復位或關斷

5. 包裝和尺寸

• ?封裝類型?：169引腳nFBGA，球間距0.8mm
• ?尺寸?：12mm x 12mm

6. 應用信息

• ?典型應用?：
  • 適用于汽車信息娛樂系統和數字儀表板
  • 提供了典型應用電路圖和推薦外部組件列表
• ?設計考慮?：
  • 詳細說明了設計過程中的布局、散熱和電源序列要求

7. 文檔和支持

• ?相關文檔?：
  • 數據手冊、應用指南、寄存器映射等
• ?社區資源?：
  • TI的E2E支持論壇提供技術支持和社區幫助

8. 訂購信息

• ?產品狀態?：活躍產品，推薦用于新設計
• ?包裝選項?：提供不同數量和環保選項的包裝

9. 注意事項

• ?靜電放電（ESD）警告?：在處理和安裝時需采取適當?shù)念A(yù)防措施
