TPS659128x 器件提供 4 個輸出電流高達 2.5A 的可配置降壓轉換器和 10 個供外部使用的 LDO 穩壓器。這些 LDO 可以由電池或預穩壓電源供電。每個特定零件編號都有不同的工廠編程的上電和斷電順序。
*附件：tps659128.pdf

TPS659128x 器件集成了一個 32kHz RC 振蕩器，可在上電或斷電期間對所有資源進行排序。所有 LDO 和 DC-DC 轉換器都可以由 I 控制^2^C 或 SPI 接口或基本使能引腳。此外，電壓調節接口允許通過 I 將 DC-DC 轉換器轉換到不同的電壓^2^C 或基本屋頂?shù)匕蹇刂啤Ｆ骷?nèi)部集成了三個具有高級調光功能的 LED 驅動器。通用輸入輸出 （GPIO） 功能與各種引腳多路復用，包括 LED 引腳、ENx 引腳和 SPI 引腳（不使用時）。每個 GPIO 都可以配置為上電序列的一部分，以控制外部資源。一個 SLEEP 引腳支持在活動模式和預編程睡眠模式之間切換，以實現功耗優化。TPS659128x 器件采用 9 引腳× 9 引腳 DSBGA 封裝（3.6mm × 3.6mm），間距為 0.4mm。

特性

• 四個降壓轉換器：
  • 輸入電壓 （V 在 ） 范圍為 2.7 V 至 5.5 V
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±2%
  • 每個轉換器的典型靜態電流為 26μA
  • 動態電壓調節
  • 100% 占空比，實現最低壓差
• 十個 LDO：
  • 8 個通用 LDO
  • 輸出電壓范圍為 0.8 V 至 3.3 V
  • 每個 LDO 的典型靜態電流為 32μA
  • 2 個低噪聲 RF-LDO
  • 輸出電壓范圍為 1.6 V 至 3.3 V
  • 通過單獨的電源輸入支持預調節
  • Eco 模式?控制方案
  • V在LDO 范圍對應于以下電壓范圍：
    • 1.8 V 至 3.6 V
    • 3 V 至 5.5 V
• 三個 LED 驅動器：
  • 使用 I 進行內部調光^2^C
  • 每個電流吸收電流高達 20 mA
• 熱監控
  • 高溫警告
  • 熱關斷
• 旁路開關
  • 與 DCDC4 一起用于為射頻功率放大器 （RF-PA） 供電的應用
• 接口
  • 我^2^C 接口
  • 冪 I^2^用于動態電壓調節 （DVS） 的 C 接口
  • 串行外設接口 （SPI）
• 32kHz RC 振蕩器
• 欠壓鎖定、電池故障比較器和長按按鈕檢測
• 間距為 0.4mm 的 3.6mm × 3.6mm DSBGA 封裝

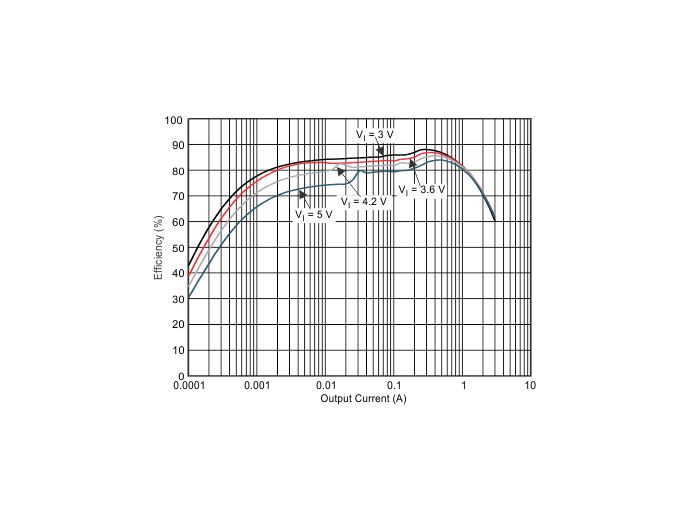

參數

方框圖

TPS659128 總結

1. 概述

TPS659128是一款集成了4個可配置降壓轉換器（Step-Down Converters）和10個外部低壓差線性穩壓器（LDOs）的電源管理集成電路（PMIC），適用于智能手機、無線路由器、平板電腦、工業應用和LTE調制解調器等多種場景。該器件還集成了一個32kHz RC振蕩器，用于電源上電或斷電時的資源序列控制。

2. 主要特性

• ?降壓轉換器?：4個，每個最大輸出電流可達2.5A。
• ?LDOs?：10個，包括8個通用LDO和2個低噪聲RF-LDO，每個LDO的輸出電壓和電流能力各不相同。
• ?I2C/SPI接口?：支持通過I2C或SPI接口進行配置和控制。
• ?動態電壓調整?：支持通過I2C接口進行降壓轉換器的動態電壓調整。
• ?多種保護功能?：包括過壓保護、欠壓鎖定、熱關斷、輸出功率限制等。
• ?小封裝?：采用9針×9針DSBGA封裝，尺寸為3.6mm×3.6mm，引腳間距為0.4mm。

3. 功能描述

• ?降壓轉換器?：支持PWM和PFM模式，具有Eco模式以在輕載時降低功耗。
• ?LDOs?：每個LDO的輸出電壓可獨立設置，具有低靜態電流模式。
• ?熱監測和關斷?：集成熱傳感器，當溫度超過閾值時觸發關斷保護。
• ?電源良好（PGOOD）信號?：每個降壓轉換器和LDO都提供電源良好信號，用于監測系統狀態。
• ?LED驅動?：支持通過GPIO配置LED驅動器。

4. 應用場景

• ?智能手機?：為處理器、RF模塊、顯示屏等提供電源管理。
• ?無線路由器和交換機?：為網絡通信模塊、處理器等提供穩定的電源供應。
• ?平板電腦和工業應用?：適用于需要高性能電源管理的各種設備。
• ?LTE調制解調器?：為通信模塊提供精確的電壓和電流控制。

5. 封裝與訂購信息

• ?封裝類型?：DSBGA
• ?封裝尺寸?：3.6mm×3.6mm
• ?引腳間距?：0.4mm
• ?引腳數量?：81個
• ?訂購信息?：請參考數據手冊中的訂購指南部分，獲取具體的訂購信息和包裝選項。

6. 布局與散熱

• ?布局指南?：提供了詳細的PCB布局指南，包括電容和電感的放置、地線的連接等，以優化性能和減少噪聲。
• ?散熱設計?：建議通過PCB的熱傳導和適當?shù)纳岽胧﹣泶_保器件在正常工作溫度范圍內。

7. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?設計支持?：TI提供了多種設計支持資源，包括應用報告、設計檢查表和評估模塊用戶指南等。
• ?社區資源?：用戶可以通過TI的E2E在線社區獲取技術支持和與其他工程師交流經驗。

TPS659128以其高度集成、靈活的配置選項和多種保護功能，成為各種高性能應用中的理想電源管理解決方案。
