INA199-Q1 是一款電壓輸出、電流檢測放大器，可在獨立于電源電壓的 -0.1V 至 26V 共模電壓下檢測分流器上的壓降。共有三種固定增益可供選擇：50V/V、100V/V 和 200V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。

數據手冊：*附件：INA199-Q1 符合AEC-Q100標準的、26V、雙向電流檢測放大器技術手冊.pdf

該器件可由一個電壓為 2.7V 至 26V 的單電源供電，最大電源電流為 100μA。所有增益選項的額定工作溫度均為 -40°C 至 +125°C，并且采用了 6 引腳 SC70 封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：-40°C 至 125°C，TA
? 提供功能安全型
– 可幫助進行功能安全系統設計的文檔
? 寬共模范圍：-0.1V 至 26V
? 失調電壓：±150μV（最大值）
（支持 10mV 滿量程分流壓降）
? 精度：
– 增益誤差（最大過熱誤差）：
? ±1%（C 版本）
? ±1.5%（B 版本）
– 溫漂：0.5μV/°C（最大值）
– 增益漂移：10ppm/°C（最大值）
? 增益選項：
– INA199x1-Q1：50V/V
– INA199x2-Q1：100V/V
– INA199x3-Q1：200V/V
? 靜態電流：100μA（最大值）
? 封裝：6 引腳 SC70

引腳功能和配置

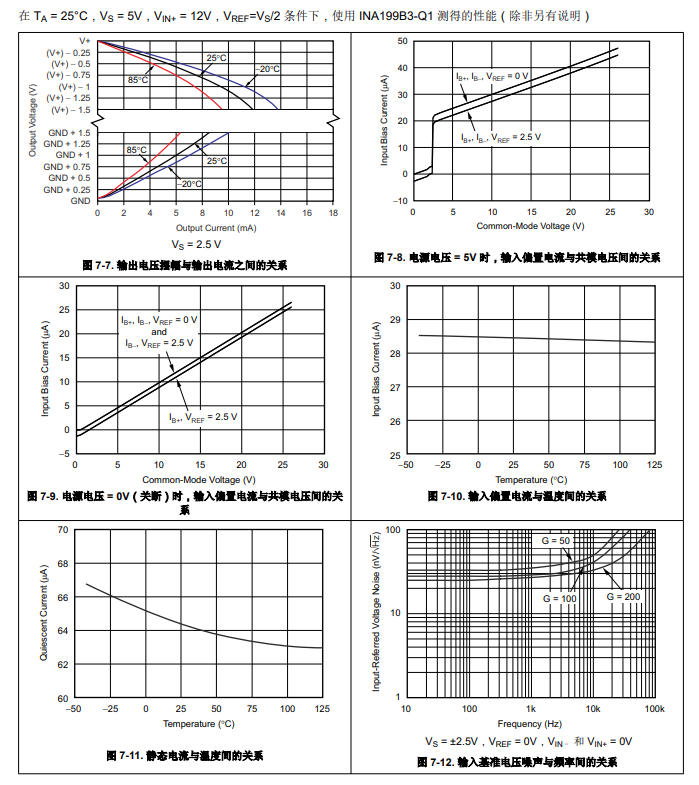

典型特性

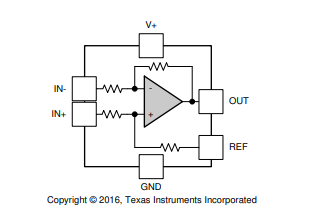

功能方框圖

應用
? 后視鏡
? 制動系統
? EGR 閥
? 電動座椅
? 車身控制模塊
? 電動車窗
? 座椅加熱器
? 無線充電
