LMH2832 是一款高線性度雙通道數字可變增益放大器 (DVGA)，適用于高速信號鏈和數據采集系統。LMH2832 已經過優化，可實現高帶寬、低失真和低噪聲等特性，因此非常適合用作雙路 14 位模數轉換器 (ADC) 的驅動器。此器件包含一個固定增益模塊和一個可變衰減器，總增益為 30dB，最大衰減為 39dB。增益范圍為 –9dB 到 30dB，增益步長為 1dB，增益精度為 ±0.2dB。輸入阻抗可分別使用 1:3Ω 或 1:2Ω 比率平衡-非平衡轉換器來輕松匹配 50Ω 或 75Ω 系統。LMH2832 設計用于驅動通用 ADC，而且滿足電纜數據服務接口規范 (DOCSIS) 3.0 32 正交振幅調制 (QAM) 載波和 DOCSIS 3.1 寬帶正交頻分多路復用 (OFDM) 系統的要求。憑借優異的 NF (6.5dB) 和線性度，LMH2832 可遵循 DOCSIS 規范執行。掉電狀態下的靜態電流低于每通道 5mA，而運行期間的典型流耗為每通道 105mA。

數據手冊：*附件：LMH2832 全差分、雙路、1.1GHz 數字可變增益放大器技術手冊.pdf

特性
? 由 SPI?單獨控制的雙通道數字可變增益放大器(DVGA)
? 5V 單電源
? –3dB 帶寬：1.1GHz（最大增益）
? 平滑帶寬響應：300MHz
? 通道間增益匹配：±0.05dB
? 通道間相位匹配：±0.1°
? 增益:
– -9dB 至 30dB
– 1dB 步長 ±0.2dB
? 輸出三階截斷點 (OIP3)：
– 300MHz 時為 43dBm
– 200MHz 時為 51dBm
? 噪聲系數 (NF)：
– 300MHz、ZIN = 150Ω 時為 6.5dB（最大增益）
? 可調功耗：
– 每通道 90mA 至 108mA
? 節能、掉電特性：
– 每通道 IQ < 4.5mA
– 掉電引腳和 SPI 可編程性
? 300MHz 時的輸入回波損耗：
– 17dB (RS = 150Ω)

引腳功能和配置

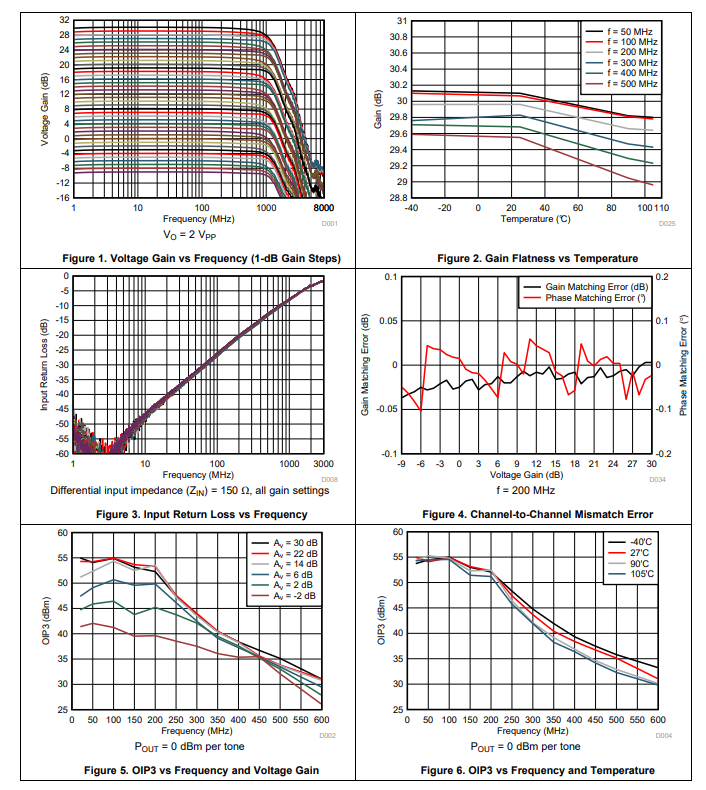

典型特性

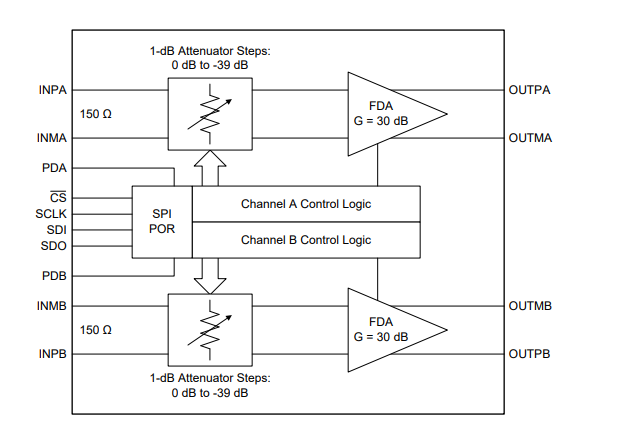

功能方框圖

應用
? DOCSIS 3.1 CMTS 上行直接采樣接收器
? CATV 調制解調器信號調節
? 可編程增益 IF 放大器
? 通用 RF、IF 增益級
? ADC 驅動器
