TPS6521825 是一款單芯片電源管理 IC （PMIC），專門用于支持 i.MX 8M Mini 處理器和 LP873347 器件。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于各種工業應用。
*附件：tps6521825.pdf

特性

• 三個具有集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2 和 DCDC3）：
  • DCDC1：默認 0.85V，最高 1.8A
  • DCDC2：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC3：默認電壓為 3.3V，最高電流為 1.8A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認電壓為 1.8V，電流高達 1.6A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍為 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 兩個低靜態電流、高效率降壓轉換器，用于電池備份域 （DCDC5、DCDC6）
  • DCDC5：1V 輸出
  • DCDC6：1.8V 輸出
  • VIN 范圍為 2.2 V 至 5.5 V
  • 由系統電源或紐扣電池備用電池供電
• 可調通用 LDO （LDO1）
  • LDO1：1.8V 默認值，最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 350mA 電流限制的低電壓負載開關 （LS1）
  • VIN 范圍為 1.2 V 至 3.6 V
  • 1.35V 時開關阻抗為 110mΩ（最大值）
• 具有 100mA 或 500mA 可選電流限制的 5V 負載開關 （LS2）
  • VIN 范圍為 3 V 至 5.5 V
  • 5V 時 500mΩ（最大值）開關阻抗
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS3）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 用于備用電源和主電源的獨立電源就緒輸出
  • 我^2^C 接口 （地址 0x24）

參數

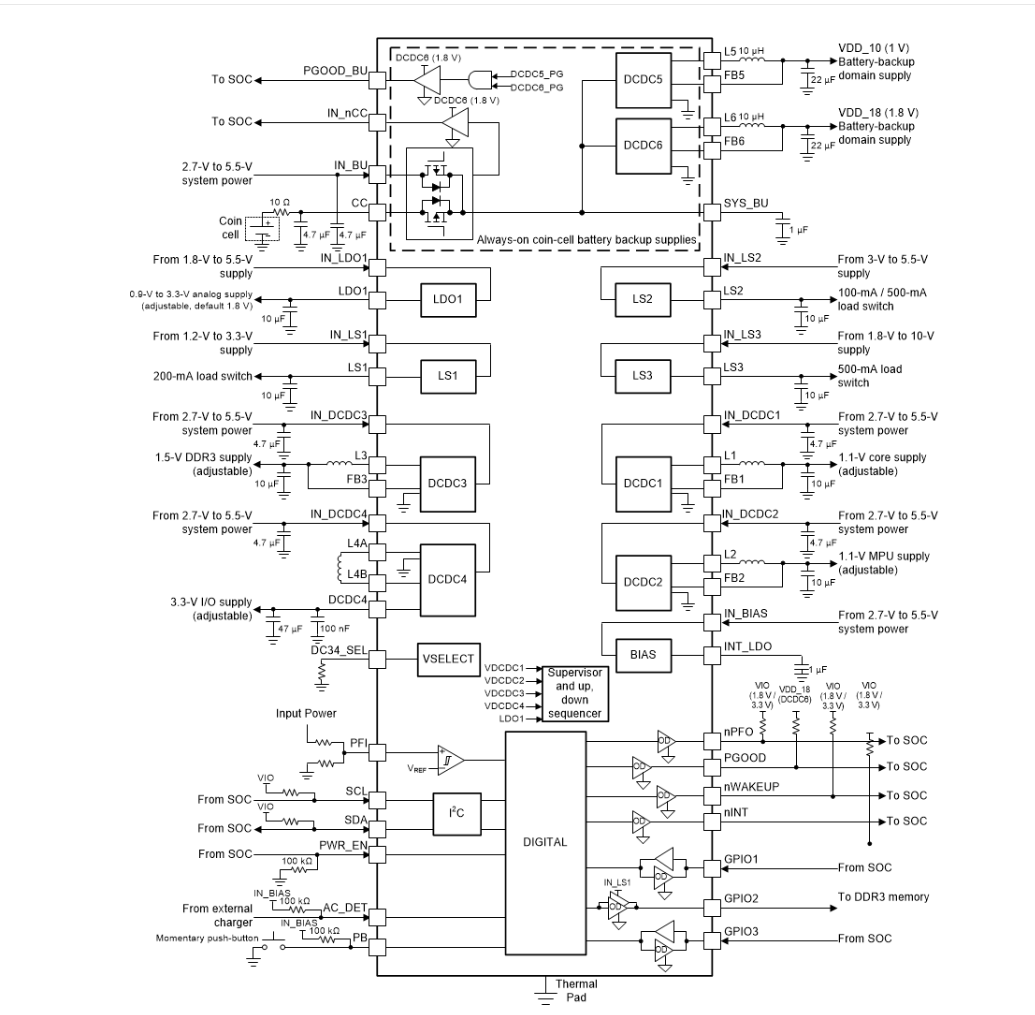

方框圖

1. 概述

TPS6521825是一款集成有三個滯環降壓轉換器的電源管理IC，旨在為系統提供高效、可靠的電源解決方案。該器件具有過壓鎖定（UVLO）、始終開啟的按鈕監控、過溫警告和關斷、主備電源的獨立電源良好輸出、I2C接口等特性。

2. 主要特性

• ?保護、診斷和控制?：
  • 過壓鎖定（UVLO）
  • 始終開啟的按鈕監控
  • 過溫警告和關斷
  • 獨立的主備電源良好輸出
  • I2C接口（地址0x24）
• ?電源轉換?：
  • 三個滯環降壓轉換器（DCDC1至DCDC3）
  • 一個3.3V升降壓轉換器（DCDC4）
  • 一個模擬LDO（LDO1）
  • 三個電流限制的負載開關（LS1至LS3）
• ?監控功能?：
  • 電源良好（PGOOD）監控，具有STRICT模式選擇
  • 備用電源良好（PGOOD_BU）輸出
  • UVLO和過溫保護
  • 可編程的電源良好延遲（PGDLY）
• ?靈活性和可配置性?：
  • 通過I2C接口可配置輸出電壓、工作模式和監控閾值
  • 支持密碼保護和EEPROM編程
  • 內置的電源排序器，可自定義上電和關電序列

3. 應用

TPS6521825適用于需要高效、可靠電源管理的各種應用，包括但不限于便攜式設備、汽車電子、工業控制系統等。

4. 功能框圖

功能框圖展示了TPS6521825的內部結構，包括電源輸入、降壓轉換器、升降壓轉換器、LDO、負載開關、監控電路、I2C接口等關鍵模塊。

5. 工作模式

• ?OFF模式?：所有電源軌關閉，僅保留少數電路以監控喚醒輸入。
• ?ACTIVE模式?：所有DCDC轉換器、LDO和負載開關均處于工作狀態，可通過I2C接口進行控制。
• ?SUSPEND模式?：低功耗模式，用于系統待機，可通過PWR_EN引腳喚醒。
• ?RESET模式?：通過長按按鈕或PWR_EN引腳低電平觸發，用于重置設備。
• ?RECOVERY模式?：設備從RESET或故障狀態恢復后的模式。

6. 編程和寄存器

• TPS6521825提供了多個寄存器，用于配置設備的工作模式和監控閾值。
• 通過I2C接口可以讀取和寫入這些寄存器，實現設備的靈活配置和監控。
• 支持密碼保護，防止意外寫入受保護寄存器。

7. 封裝和尺寸

• 采用48引腳RSL VQFN封裝，帶有裸露的熱焊盤。
• 尺寸：6 mm × 6 mm × 1 mm，引腳間距0.4 mm。

8. 電氣特性

• 詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓精度、負載電流能力、靜態電流等，均在數據手冊中詳細列出。

9. 應用曲線和布局指南

• 提供了典型的應用曲線，以幫助用戶在設計階段評估設備的性能。
• 布局指南包括布局原則和布局示例，以確保設備的最佳性能和可靠性。

TPS6521825是一款功能強大、靈活可配置的電源管理IC，適用于各種需要高效、可靠電源管理的應用。通過其豐富的特性和靈活的編程接口，用戶可以輕松實現設備的定制化配置和監控。
