HMC985A GaAs MMIC電壓可變衰減器，20-50GHz技術手冊
概述
HMC985A是一款吸收式電壓可變衰減器(VVA)，工作范圍為20 - 50 GHz，非常適合必須利用模擬DC控制信號來控制超過37 dB動態范圍的RF信號電平。它集成了由兩個模擬電壓Vctrl1和Vctrl2控制的分流型衰減器。該衰減器通過第一衰減級Vctrl1在-5V至0 V電壓范圍內的變化實現優質線性度性能，Vctrl2固定在-5V。第二衰減級的控制電壓Vctrl2應在-5V至0V電壓范圍內變化，Vctrl1固定在0V。
然而，如果Vctrl1和Vctrl2引腳連接在一起，僅需稍微降低輸入IP3性能便可實現全模擬衰減范圍。具體應用包括微波點對點和VSAT無線電中的AGC電路和多增益級溫度補償。
數據表：*附件：HMC985A GaAs MMIC電壓可變衰減器，20-50GHz技術手冊.pdf
應用
特性
- 寬帶寬：20 - 50 GHz
- 出色的線性度：+32 dB輸入IP3
- 寬衰減范圍：37 dB
- 裸片尺寸：2.78 x 1.41 x 0.1 mm

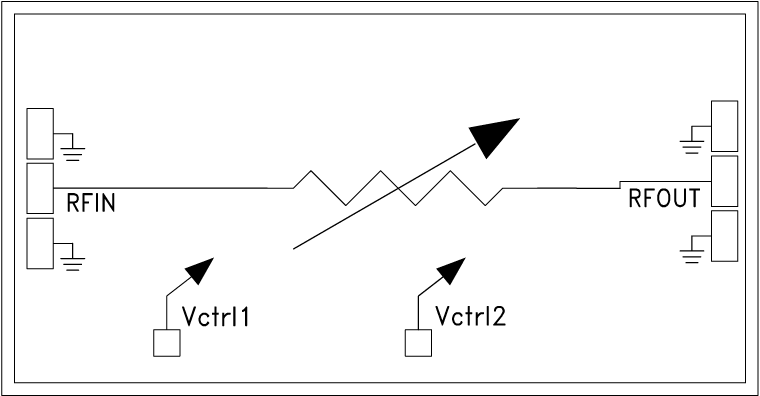

框圖

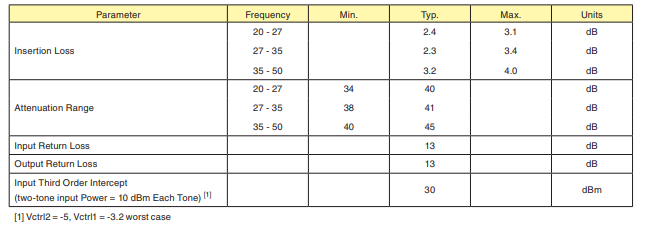

電氣規格

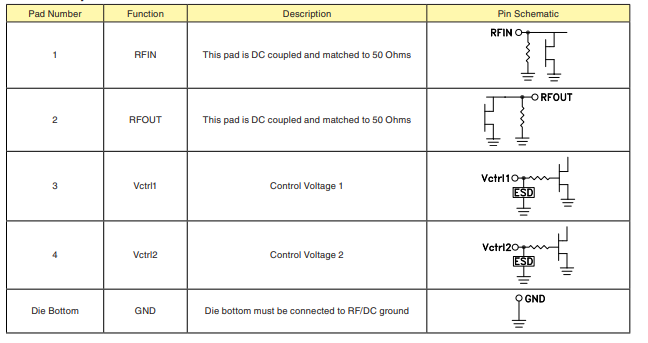

焊盤描述

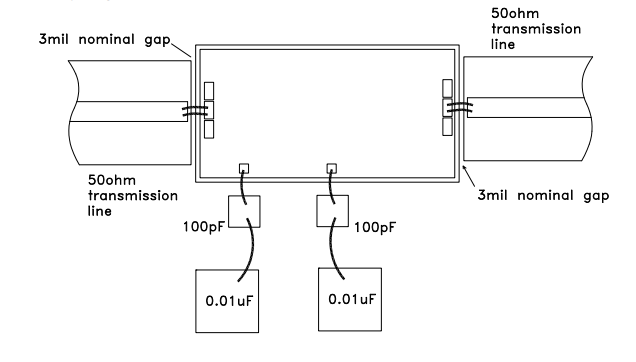

裝配圖
