TLV8811（單通道）和 TLV8812（雙通道）系列精密超低功耗運算放大器是面向電池供電無線設備和低功耗有線設備中的成本優化型、“始終開啟”感測 應用 的理想選擇。憑借 6kHz 帶寬、425nA 靜態電流以及削減至 500μV 以下的偏移電壓，TLV881x 放大器具備高精度特性，同時能夠為注重電池壽命的設備（例如，CO 氣體檢測器和便攜式電子器件）將功耗降至最低。此類器件的互補金屬氧化物半導體 (CMOS) 輸入級經過精心設計，能夠實現超低安培電流，從而降低 IBIAS 和 IOS 誤差，否則將影響高源阻抗感測 應用的絕佳選擇。此外，內置的電磁干擾 (EMI) 保護功能可降低器件對手機、WiFi、無線發射器、標簽閱讀器所發出意外射頻 (RF) 信號的敏感度。

數據手冊：*附件：TLV8812 適用于成本優化型系統的、雙通道、425nA、納瓦級功率精密運算放大器技術手冊.pdf

TLV8811（單通道）和 TLV8812（雙通道）兩個版本分別采用符合行業標準的 5 引腳 SOT-23 和 8 引腳 VSSOP 封裝。

特性
? 對于成本優化型系統
? 毫微功耗電源電流：425nA/通道
? 偏移電壓：500μV（最大值）
? TcVos：1μV/°C
? 增益帶寬：6kHz
? 單位增益穩定
? 低輸入偏置電流：100fA
? 寬電源電壓范圍：1.7V 至 5.5V
? 軌到軌輸出
? 無輸出反轉
? EMI 保護
? 溫度范圍：–40℃ 至 125℃
? 行業標準封裝：
– 5 引腳小外形尺寸晶體管 (SOT)-23 封裝（單通道版本）
– 8 引腳超薄小外形尺寸 (VSSOP) 封裝（雙通道版本）

引腳功能和配置

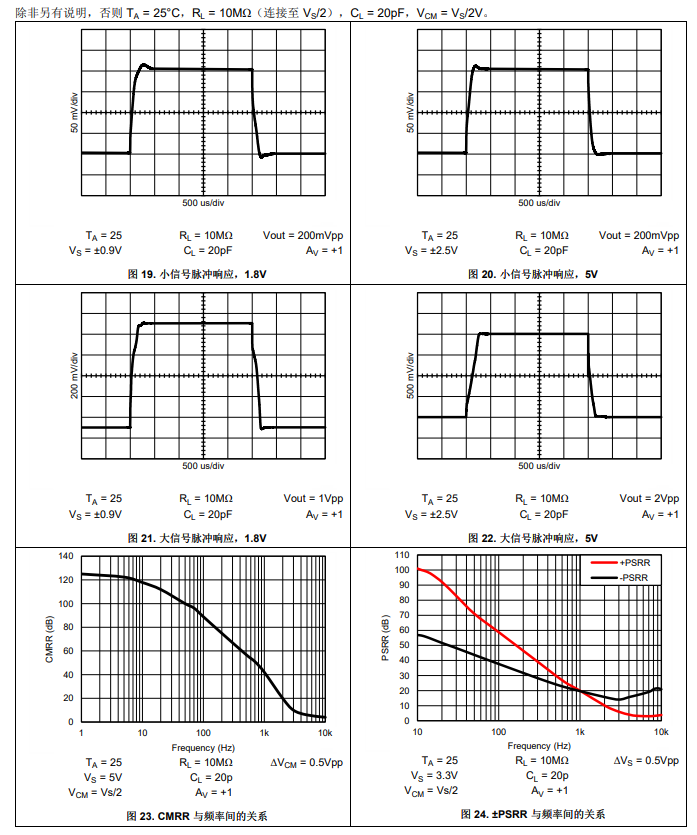

典型特性

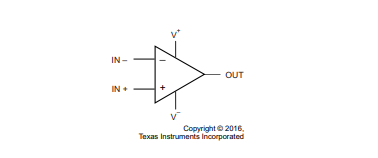

功能方框圖

應用
? 氣體檢測器（CO 和 O2）
? PIR 運動檢測器
? 電流感測
? 溫度調節裝置
? IoT（物聯網）遠程傳感器
? 有效的射頻識別 (RFID) 閱讀器和標簽
? 便攜式醫療設備
? 便攜式血糖監護儀
