概述
ADRF5473是一款具有31.5 dB衰減范圍和0.5 dB步長的6位數字衰減器，采用連接在砷化鎵(GaAs)載波襯底上的硅工藝制造。該襯底集成了芯片和引線裝配焊盤，且器件底部經過金屬化處理并接地。

該器件的工作頻率范圍為100 MHz至40 GHz，提供優于3.2 dB的插入損耗和出色的衰減精度。在所有狀態下，ADRF5473具有26 dBm（平均值）和31 dBm（峰值）的RF輸入功率處理能力。

ADRF5473需要+3.3 V和?3.3 V雙電源電壓供電。該器件具有串行外設接口(SPI)、并行模式控制和互補金屬氧化物半導體(CMOS)/低壓晶體管對晶體管邏輯(LVTTL)兼容控制特性。

ADRF5473設計用于匹配50 Ω的特征阻抗。

請注意，提及數據手冊中多功能焊盤的單個功能時，只會提及與焊盤名稱相關的部分。有關多功能焊盤的完整焊盤名稱，請參見此節。
數據表：*附件：ADRF5473硅數字衰減器，0.5dB LSB，6位，100MHz至40GHz技術手冊.pdf

應用

• 測試和儀器儀表
• 蜂窩基礎設施：5G毫米波
• 軍用無線電、雷達和電子對抗(ECM)
• 微波無線電和甚小孔徑終端(VSAT)

特性

• 超寬帶頻率范圍：100 MHz 至 40 GHz
• 衰減范圍：31.5 dB，步長為 0.5 dB
• 用于線焊和帶狀鍵合的焊盤
• 低插入損耗
  • 1.7 dB 典型值，最高 18 GHz
  • 2.2 dB 典型值，最高 26 GHz
  • 3.2 dB 典型值，最高 40 GHz
• 衰減精度
• ±（0.2 + 2.0% 的衰減狀態）通常高達 26 GHz
• ±(0.13 + 1.5% 的衰減狀態）通常高達 35 GHz
• ±(0.30 + 1.5% 的衰減狀態）通常高達 40 GHz
• 典型步進誤差
• 0.12 dB 典型值，最高 26 GHz
• 0.30 dB 典型值，最高 35 GHz
• 0.60 dB 典型值，最高 40 GHz
• 高輸入線性度
  • P0.1dB 插入損耗狀態：31 dBm（典型值）
  • P0.1dB 其他衰減狀態：28 dBm（典型值）
  • IP3：50 dBm（典型值）
• 高 RF 功率處理能力
• 26 dBm 穩態平均值
• 31 dBm 穩態峰值
• 在相對相位中實現緊密分布
• 無低頻雜散信號
• SPI 和并行模式控制，兼容 CMOS/LVTTL
• RF 幅度建立時間（0.1 dB 最終 RF 輸出）：250 ns
• 18 焊盤、3.171 毫米 x 1.616 毫米、載體上裸片 [CHIP]

框圖

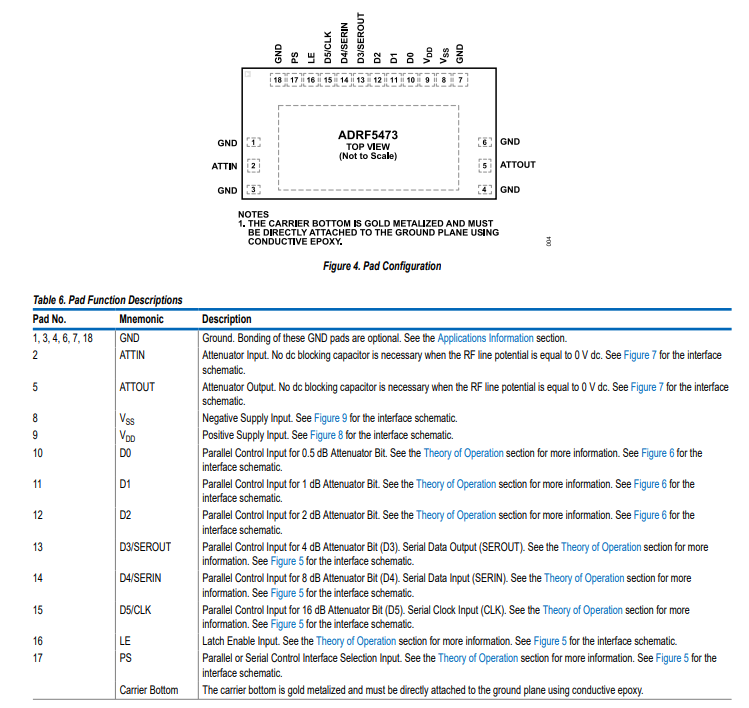

引腳配置描述

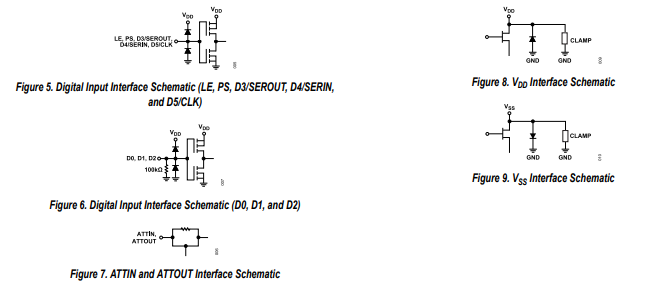

接口示意圖

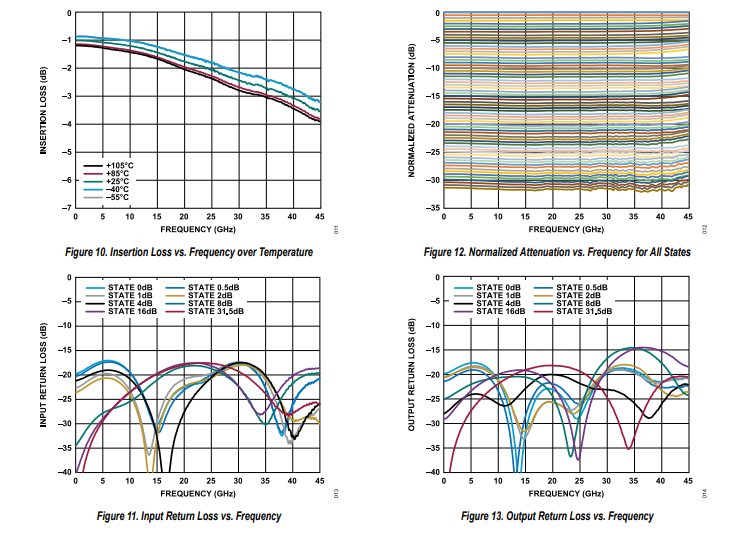

典型性能特征

應用信息

芯片組裝

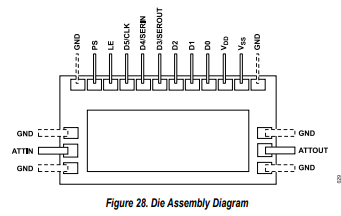

ADRF5473的組裝圖如圖28所示。

ADRF5473經設計，采用3 mil×0.5 mil的金帶線，典型環路高度為3 mil，可實現最佳的射頻輸入和輸出阻抗匹配。鍵合圖如圖29和圖30所示。此外，使用具有等效電感的多根線鍵合也能產生相似的性能。對于從器件引出的射頻布線，可使用共面波導或微帶傳輸線。傳輸線焊盤無需進行阻抗匹配，因為器件已進行內部設計，可與推薦的帶線相匹配。建議從射頻傳輸線到器件邊緣保持3 mil的間距，以實現最佳性能。

直流焊盤可使用標準的1 mil直徑金線進行連接，應使線長盡可能短，以最小化寄生電感。如果直流焊盤足夠大，能夠容納帶線鍵合，則優先采用帶線鍵合。
所有鍵合必須在150°C的標稱平臺溫度下進行熱超聲鍵合，并且必須施加足夠的超聲能量，以實現可靠的鍵合。
器件背面有金屬化層，接地連接可通過直接連接器件來實現。在這種情況下，將射頻接地層與導電環氧樹脂連接，連接接地焊盤雖非必需，但仍建議進行，以確保接地牢固。

搬運、安裝和環氧芯片粘貼

器件在運輸時置于防靜電密封袋中，所有裸芯片應存放在干燥氮氣環境中。
對于手動拾取，通常使用鑷子拾取砷化鎵（GaAs）器件。然而，對于芯片載體器件，建議使用真空工具，以免對器件襯底造成損壞。應在清潔環境中操作這些器件。
粘貼芯片時，應在安裝表面涂抹少量環氧樹脂，以便在芯片放置到位后，在其周邊形成薄的環氧樹脂溢邊。在制造商指定的固化溫度下固化環氧樹脂。設置芯片粘貼工藝和環氧樹脂固化溫度，以降低組裝后的累積應力。
由于芯片通過焊點粘貼，用戶必須遵循其模塊組件的熱機械設計最佳實踐。襯底材料的熱膨脹系數必須與砷化鎵（GaAs）和硅（Si）芯片的熱膨脹系數相匹配。請勿讓襯底發生翹曲或其他機械變形。
