DCR01 系列是一系列高效、輸入隔離、輸出穩壓 DC/DC 轉換器。除了 1W 標稱電流隔離輸出功率能力外，該系列 DC/DC 轉換器還提供極低的輸出噪聲、熱保護和高精度。
*附件：dcr011203.pdf

這種特性和小尺寸的組合使 DCR01 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC，42.5 VAC
• UL1950 認證組件
• 10 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V 或 24 V
• 輸出電壓：3.3 V 或 5 V
• 設備到設備同步
• 400kHz 開關頻率
• 短路保護
• 熱保護
• 高效率
• 55°C 時 125 次調整

參數

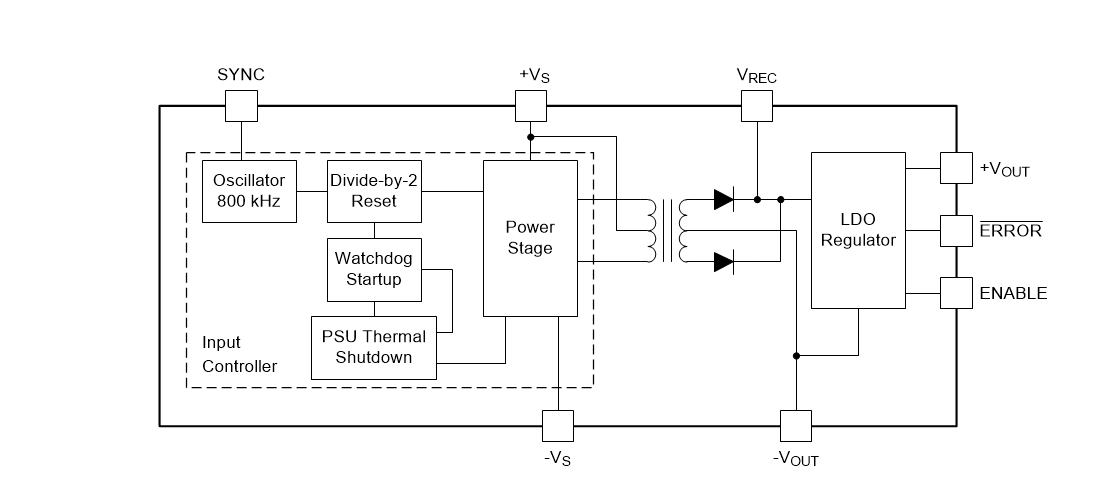

方框圖

一、產品概述

DCR011203是一款來自Texas Instruments（TI）的高效率、輸入隔離、輸出調節的DC/DC轉換器模塊。該模塊提供1W的標稱輸出功率，具備1kV的操作隔離能力，適用于多種應用場合，如點電源轉換、數字接口電源、地環路消除及電源噪聲減少等。

二、關鍵特性

• ?隔離能力?：1kV操作隔離，通過1秒測試。
• ?輸入電壓范圍?：支持5V、12V或24V輸入。
• ?輸出電壓?：提供3.3V或5V的輸出電壓選項。
• ?高效率?：高達88%的效率，有助于降低系統功耗。
• ?多種保護機制?：包括短路保護、熱保護及設備間同步功能。
• ?緊湊封裝?：提供10引腳PDIP和12引腳SOP兩種封裝選項，便于集成。

三、電氣特性

• ?輸出電壓精度?：設定點精度為±2%，具有高準確性。
• ?負載調節?：在線路和負載變化范圍內，負載調節率不超過±2.5%。
• ?工作溫度范圍?：支持-40°C至85°C的寬溫度范圍工作。
• ?同步功能?：支持設備間同步，減少系統干擾。
• ?熱關斷?：內置熱關斷保護，防止過熱損壞。

四、保護功能

• ?短路保護?：在輸出短路情況下，模塊能夠自我保護，避免損壞。
• ?熱保護?：當模塊溫度過高時，自動關斷輸出，防止熱損壞。
• ?輸入過壓/欠壓保護?：當輸入電壓超出正常范圍時，模塊將停止工作，保護內部電路。

五、應用信息

• ?應用場景?：適用于需要信號路徑隔離的應用場合，如數字接口電源、噪聲敏感系統等。
• ?設計靈活性?：提供多種輸入輸出電壓組合，滿足不同應用需求。
• ?易于使用?：模塊設計緊湊，易于集成到現有系統中，減少開發時間和成本。

六、封裝與可用性

• ?封裝選項?：提供10引腳PDIP和12引腳SOP兩種封裝形式，滿足不同PCB布局需求。
• ?訂購信息?：詳細訂購信息請參考數據手冊中的訂購指南部分，包括不同封裝、RoHS狀態及引腳鍍層選項等。

七、設計注意事項

• ?布局考慮?：在PCB布局時，應確保輸入和輸出電容靠近模塊放置，以減少寄生電感和噪聲干擾。
• ?散熱設計?：在高功率應用場合，需考慮適當?shù)纳岽胧_保模塊在允許的溫度范圍內工作。
• ?電容選擇?：根據數據手冊中的推薦值選擇合適的輸入和輸出電容，以確保模塊的穩定性和性能。

八、文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、應用信息及設計指南。
• ?應用筆記?：TI提供了豐富的應用筆記和技術支持資源，幫助用戶更好地理解和使用產品。
• ?社區支持?：TI E2E?支持論壇是工程師獲取快速、經驗證答案和設計幫助的理想來源。
