OPA317-Q1 系列 CMOS 運算放大器不但具備精密的性能，而且價格極具競爭力。這些器件屬于采用專有自動校準技術的零漂移系列放大器，在整個時間和溫度范圍內的偏移電壓非常低（最大 90μV）且幾乎零漂移，并且靜態電流只有 35μA（最大值）。

數據手冊：*附件：OPA2317-Q1 低偏移、軌到軌 IO 運算放大器技術手冊.pdf

OPA317-Q1 系列放大器 具有 軌到軌輸入和輸出以及幾乎不變的 1/f 噪聲特性，因此是許多應用 應用的理想選擇，更容易設計到系統中。此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作。

OPA317-Q1（單通道版本）提供 SOT23-5 三種封裝。OPA2317-Q1（雙通道版本）提供 VSSOP-8 兩種封裝。OPA4317-Q1 提供 TSSOP-14 兩種封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 適用于汽車電子 應用
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 3A
– 器件帶電器件模型 (CDM) ESD 分類等級 C6
? 電源電壓：1.8V 至 5.5V
? 微型封裝：
– 單通道：SOT23-5
– 雙通道：VSSOP-8
– 四通道：TSSOP-14
? 低偏移電壓：20μV（典型值）
? 共模抑制比 (CMRR)：108dB（典型值）電源抑制比 (PSRR)
? 靜態電流：35μA（最大值）
? 增益帶寬：300kHz
? 軌到軌輸入和輸出
? 內部電磁干擾 (EMI) 和內部射頻干擾 (RFI) 濾波功能

引腳功能和配置

典型特性

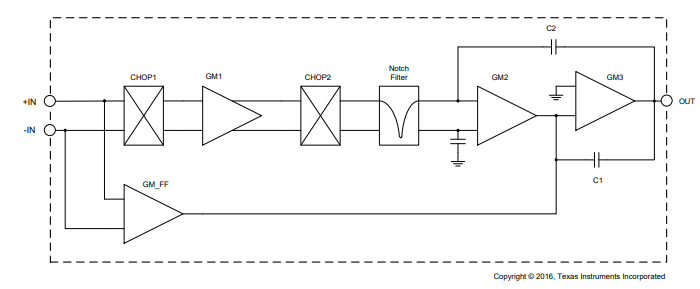

功能方框圖

應用
? 混合動力汽車-電動汽車 (HEV-EV) 動力傳動
? 高級駕駛員輔助系統 (ADAS)
? 自動恒溫控制
? 低噪聲、低功耗電路
? 航空電子設備、起落裝置
? 醫療器械
? 電流感測
