OPAx316-Q1 系列單通道和雙通道運算放大器是新一代低功耗、通用運算放大器的典型代表。軌到軌輸入和輸出擺幅、低靜態電流（每通道的典型值為 400μA）等特性與 10MHz 的較寬帶寬和超低噪聲（1kHz 時為 11 nV/√Hz）相結合，因此適用于要求兼具快速特性與良好功率比的電路。低輸入偏置電流支持的運算放大器適用于 源阻抗高達兆歐級 的應用。OPAx316-Q1 的低輸入偏置電流產生的電流噪聲極低，該器件因此備受高阻抗傳感器接口的青睞。

數據手冊：*附件：OPA316-Q1 汽車級、單路、5.5V、10MHz、50mA 輸出電流、低噪聲RRIO 運算放大器技術手冊.pdf

OPAx316-Q1 采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成 RFI 和 EMI 抑制濾波器，在過驅條件下不會出現反相，并且具有高靜電放電 (ESD) 保護 (4kV HBM)。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作。這款低電壓 CMOS 汽車級運算放大器的最新成員，提供高帶寬、低噪聲和低功耗系列器件，滿足各種 應用的不同需求。

特性
? 符合汽車類應用的 標準
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 3A
– 器件帶電器件模型 (CDM) ESD 分類等級
? 單位增益帶寬：10MHz
? 低 IQ：每通道 400μA
? 寬電源電壓范圍：1.8V 至 5.5V
? 低噪聲：1kHz 時為 11nV/√Hz
? 低輸入偏置電流 ：±5pA
? 偏移電壓：±0.5mV
? 單位增益穩定
? 內部射頻干擾 (RFI)/電磁干擾 (EMI) 濾波器
? 擴展溫度范圍：–40°C 至 +125°C
引腳功能和配置

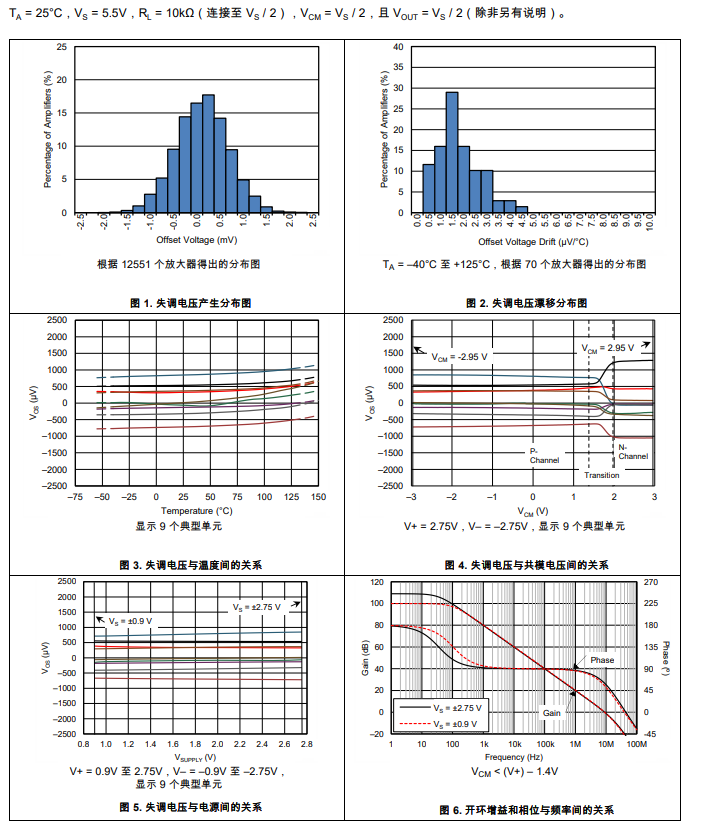

典型特性

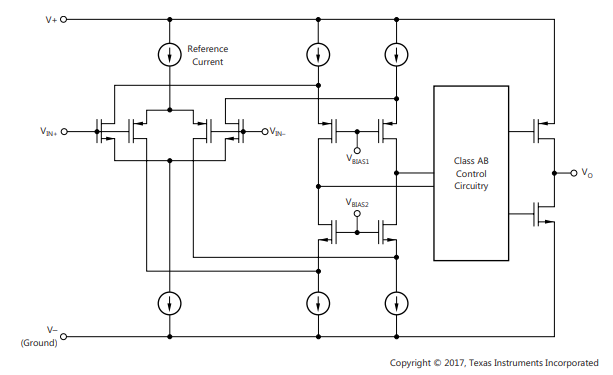

功能方框圖

應用
? 汽車 標準:
– 高級駕駛員輔助系統 (ADAS)
– 車身電子裝置和照明
– 電流感測
– 電池管理系統
