LMZ14202 SIMPLE SWITCHER 的強大功能 模塊是一種易于使用的降壓直流-直流，可以驅動高達 2A 的負載，具有出色的功率 轉換效率、線路和負載調整率以及輸出精度。LMZ14202 適用于 一種創新的封裝，可增強熱性能，并允許手動或機器作 軟焊。
*附件：lmz14202.pdf

LMZ14202 可接受 6 V 至 42 V 之間的輸入電壓軌，并提供 可調且高精度的輸出電壓低至 0.8 V。LMZ14202只需要三個 外部電阻器和 4 個外部電容器，以完成電源解決方案。LMZ14202是一個 可靠而堅固的設計，具有以下保護功能：熱關斷、輸入 欠壓鎖定、輸出過壓保護、短路保護、輸出電流 limit，并允許啟動到預偏置輸出。單個電阻器調節開關 頻率高達 1 MHz。

特性

• 集成屏蔽式電感器
• 簡單的 PCB 布局
• 使用外部軟
  啟動和精密使能實現靈活的啟動排序
• 針對浪涌電流和故障（
  如輸入 UVLO 和輸出短路）提供保護
• 結溫范圍：–40°C 至 125°C
• 單裸露焊盤和標準引腳布局，便于
  安裝和制造
• 為 FPGA
  和 ASIC 供電的快速瞬態響應
• 低輸出電壓紋波
• 引腳對引腳兼容系列：
  • LMZ14203/2/1（最大 42 V;3 A、2 A、
    1 A）
  • LMZ12003/2/1（最大 20 V;3 A、2 A、1 A）
• 完全啟用 WEBENCH Power Designer
• 電氣規格
  • 最大總輸出功率為 12W
  • 高達 2A 的輸出電流
  • 輸入電壓范圍：6 V 至 42 V
  • 輸出電壓范圍：0.8 V 至 6 V
  • 效率高達 90%
• 性能優勢
  • 在高環境溫度下運行，
    無熱降額
  • 高效率減少系統發熱
  • 低輻射發射 （EMI） 測試符合
    B 類標準EN55022
  • 外部元件數量少

參數

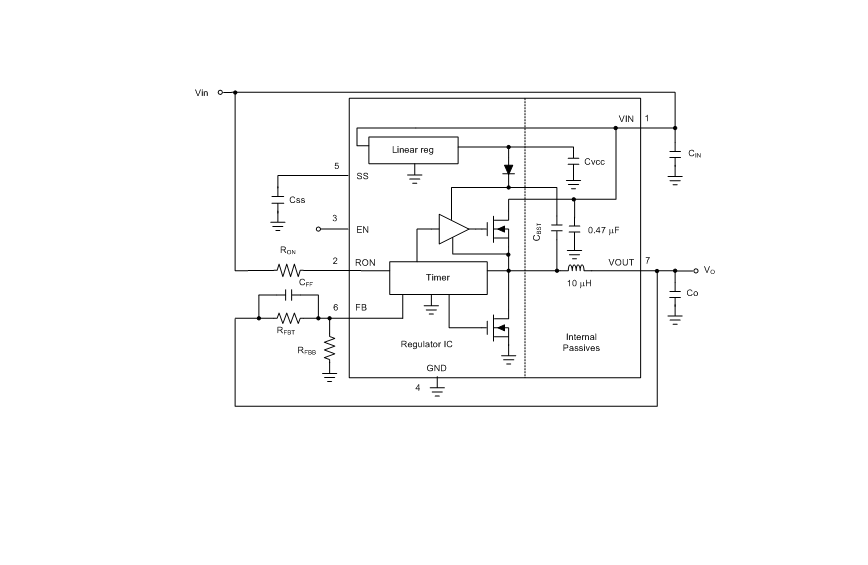

方框圖

1. 概述

• ?產品型號?：LMZ14202
• ?類型?：6V至42V輸入，2A輸出DC-DC電源模塊
• ?封裝?：TO-PMOD（7引腳）
• ?特性?：集成屏蔽電感、高效能、易于使用、支持WEBENCH? Power Designer

2. 主要特性

• ?高效能?：高達90%的效率
• ?寬輸入電壓范圍?：6V至42V
• ?寬輸出電壓范圍?：0.8V至6V
• ?最大輸出電流?：2A
• ?熱性能?：結溫范圍-40°C至125°C，低輻射發射（EMI）
• ?保護特性?：熱關斷、輸入欠壓鎖定（UVLO）、輸出過壓保護、短路保護

3. 應用領域

• ?點負載轉換?：適用于12V和24V輸入軌
• ?時間關鍵項目?
• ?空間受限和高熱要求應用?
• ?負輸出電壓應用?

4. 功能描述

• ?COT控制?：基于比較器和ON-time一次性電路，實現高效調節
• ?輸出過壓保護?：監測FB引腳電壓，防止輸出過壓
• ?電流限制?：監測同步MOSFET電流，防止過流損壞
• ?熱關斷?：內置熱保護電路，防止過熱
• ?預偏置啟動?：支持預偏置輸出電壓啟動

5. 電氣特性

• ?輸入電壓范圍?：6V至42V
• ?輸出電壓范圍?：0.8V至6V
• ?效率?：在24V輸入、3.3V輸出、2A負載下效率為86%
• ?輸出電壓紋波?：8mV pp（20MHz帶寬）
• ?線性調整率?：0.01%
• ?負載調整率?：1.5mV/A

6. 熱特性

• ?結溫范圍?：-40°C至125°C
• ? 熱阻（RθJA） ?：19.3°C/W（4層JEDEC PCB，無氣流）
• ? 熱阻（RθJC） ?：1.9°C/W（無氣流）

7. 設計與應用

• ?組件選擇?：需外部電阻和電容完成設計
• ?布局指南?：最小化切換電流環面積，單點接地，最小化FB引腳跡線長度
• ?熱設計?：使用熱過孔連接暴露焊盤到底層PCB層，確保足夠散熱

8. 開發工具與支持

• ?WEBENCH? Power Designer?：支持快速設計和組件選擇
• ?相關文檔?：包括應用筆記、設計概要等
• ?社區資源?：TI E2E?在線社區提供技術支持

9. 封裝與尺寸

• ?封裝類型?：TO-PMOD（7引腳）
• ?尺寸?：10.16mm × 9.85mm

10. 訂購信息

• ?樣品與購買?：通過TI網站或授權分銷商訂購
• ?包裝選項?：包括卷帶和托盤包裝

以上是LMZ14202 SIMPLE SWITCHER? Power Module的總結，涵蓋了產品概述、主要特性、應用領域、功能描述、電氣特性、熱特性、設計與應用指南、開發工具與支持、封裝尺寸和訂購信息。
