RS232轉profibus DP網關接掃碼槍快速配置

在當今工業自動化的浪潮中，各種通信協議如RS232與Profibus等扮演著至關重要的角色。
它們如同工業網絡中的“語言”，確保了設備間的順暢對話與協同作業。
然而，面對日益復雜的工業環境與多樣化的設備需求，不同協議間的兼容性問題逐漸浮出水面，成為了工程師們不得不直面的挑戰。
今天，我們將聚焦于一個具體而實用的話題——如何巧妙地將RS232信號轉換為Profibus DP信號，并成功接入西門子300系列plc，實現高效配置與管理。

想象一下這樣的場景：你手頭有一款性能卓越的掃描槍，它通過RS232RTU協議與外界通信，而你的主控制系統卻基于Profibus DP協議運行。
兩者之間似乎隔著一道無形的墻，無法直接交流。
這無疑給數據的采集、傳輸和處理帶來了不小的麻煩。
但別擔心，接下來我將帶你一步步破解這個難題，讓你的掃描槍與主控系統無縫對接，共同舞動在工業自動化的舞臺上。

RS485/422/232 接口

波特率支持 1200、2400、4800、9600、14400、19200、38400、56000、57600、115200、128000、

230400、256000。

幀格式支持 7、8個數據位， None/Odd/Even校驗位，1、2個停止位。

Profibus接口

Profibus數據輸入輸出字節可設定。最大輸入 244字節，最大輸出 244字節，最大輸入+輸出

488 字節。

傳輸速率支持 9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

Profibus從站地址設置范圍 0~126（通過面板上旋轉編碼開關設置）。

電源接口

物理接口為 3P端子。

輸入電壓范圍 7~36V。

具備反接、過壓、過流、過熱保護功能。

功率消耗 1W。

環境指標

工作溫度-20~70度。

工作濕度5%~95%（25℃時），無凝結。

外形尺寸：112x70x40mm。

安裝方式：35mmDIN導軌。

重量：約 120g。

RS232轉PROFIBUS-DP轉換模塊XD-PBR200正是為了解決這一問題而設計的。
它能夠將RS232接口的設備無縫接入到PROFIBUS-DP網絡中，實現數據的透明傳輸，同時保持原有設備的功能和性能。
XD-PBR200網關的配置步驟如下：

1、打開博圖進入新項目后點擊選項，找到“管理通用站描述文件”選擇XD-PBR200gsd文件所在文件夾勾選gsd文件點擊安裝：

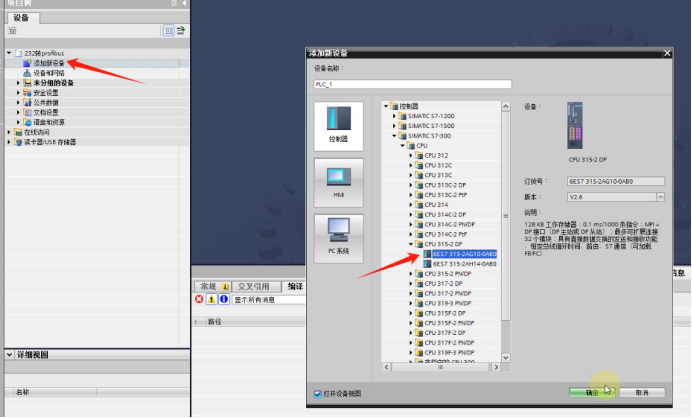

2、安裝完gsd文件點擊“添加新設備”選擇plc型號點擊確定：

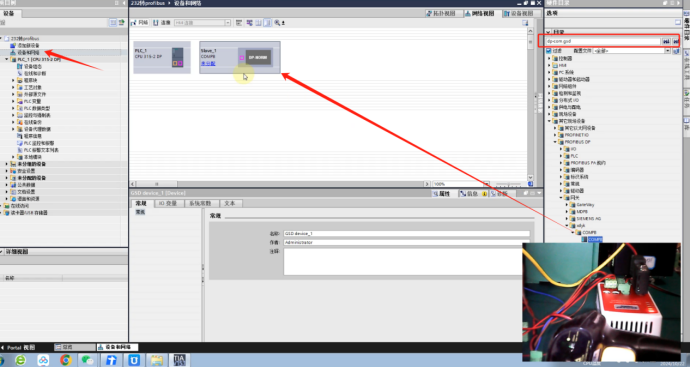

3、雙擊進入設備與網絡，在右側搜索gsd文件找到后雙擊添加到組態頁面：

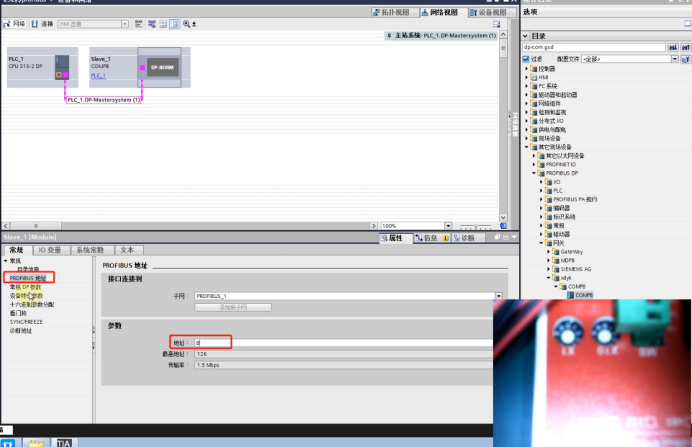

4、點擊模塊“未分配”進行與plc連接，連接完成以后進入模塊屬性設置profibus地址：

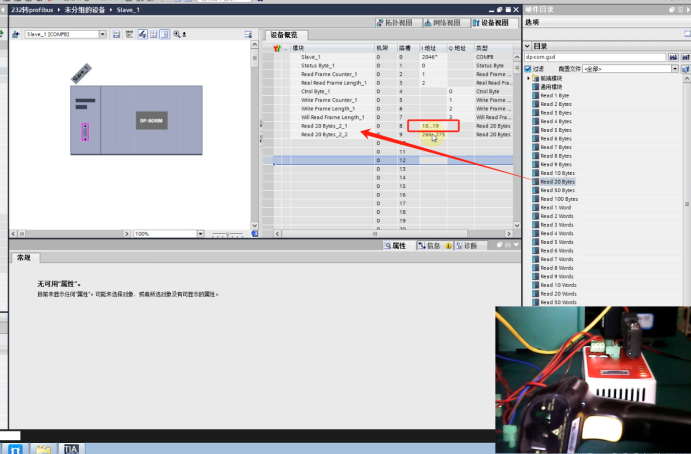

5、點擊進入設備視圖在右側目錄添加20字節的輸入指令，把IO地址改小一點：

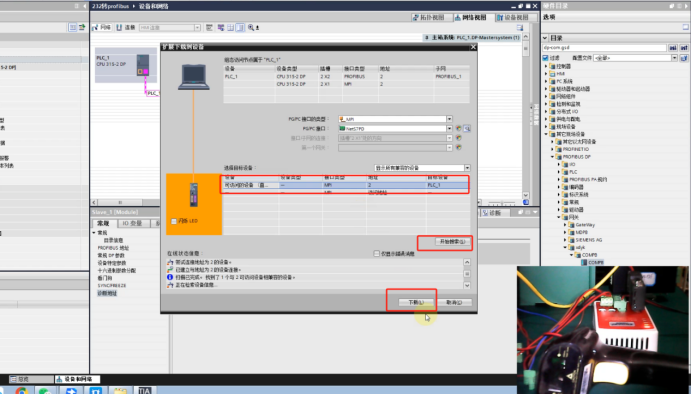

6、回到網絡視圖點擊下載 把所以配置下載到plc，點擊開始搜索選中搜索到的設備開始下載：

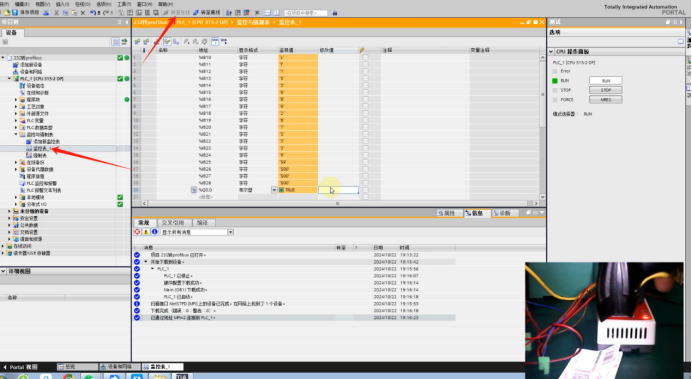

7、下載完成點擊“轉至在線”找到左側監控與強制表，添加新監控表輸入IO地址。開始監控用掃碼槍掃描，到這里我們就完成了RS232232轉profibus的快速配置：

通過上述步驟，我們可以看到，雖然涉及多個環節，但只要按照流程一步步操作，就能順利實現RS232232到Profibus的轉換。
通過合理選擇和使用RS232轉Profibus DP網關，我們可以有效地連接原本不兼容的設備，實現數據的高效流動。
這不僅提高了生產效率，也為智能制造和工業4.0的實施打下了堅實的基礎。
希望這篇文章能為你在工業通訊領域的探索之路提供一些幫助和啟示。
