一、高壓試驗的意義

1、交接試驗的意義

新安裝電氣設備在安裝竣工后，交接驗收時必須進行交接試驗

1）檢驗制造單位生產的電氣設備質量是否合格；

2）檢驗電氣設備在安裝施工過程中是否受到損壞，安裝質量是否符合規程要求；

3）檢驗新安裝的電氣設備是否滿足投入電力系統運行的技術條件要求。

2、預防性試驗的意義

及時發現電氣設備在運行中出現的各種潛伏性缺陷，根據缺陷程度，對不合格的電氣設備安排檢修或更換，以保證安全運行。

二、高壓試驗的分類

1、根據試驗項目內容不同

（1）絕緣試驗

1）非破壞性試驗 絕緣電阻和吸收比測量、 直流泄漏電流測量、介損角測量、局部放電的測量、色譜分析

2）破壞性試驗 直流耐壓試驗、交流耐壓試驗、沖擊耐壓試驗

（2）特性試驗

2、根據試驗目的任務不同分類

（1）交接試驗

（2）預防性試驗

（3）其他試驗

1）臨時性試驗

2）帶電測量和在線監測

3）電氣設備的工廠試驗

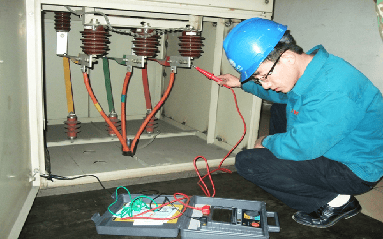

1、非破壞性試驗或檢查性試驗。是在較低的電壓下或用其他不會損壞絕緣的辦法來測量設備的各種特性參數，主要包括測量絕緣電阻、直流電阻等，從而判斷絕緣內部有無缺陷。

2、破壞性試驗或稱耐壓試驗，試驗所加電壓高于設備的額定電壓，對絕緣考驗非常嚴格，能夠揭露那些危險性較大的缺陷，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。

試驗的兩大國家行業標準

1、DL/T 596—1996《電力設備預防性試驗規程》

2、GB 50150-2006《電氣設備交接試驗標準 》

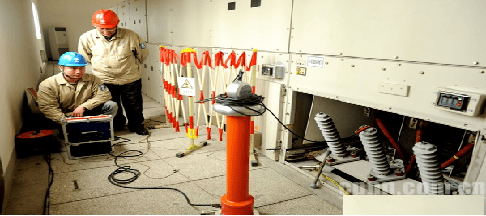

1、HDZG直流高壓發生器兩種結構，一種是一體式一種是分體式，一體式直流高壓發生器采用單節倍壓，通常為200kV內用，高于200kV采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/4mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。

2、HDZG直流高壓發生器智能型采用計算機控制技術，控制PWM脈寬調制、測量、保護及顯示，顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時及保護信息，并帶有接口與計算機進行通訊。

3、HDZG智能型直流高壓發生器智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（電壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。

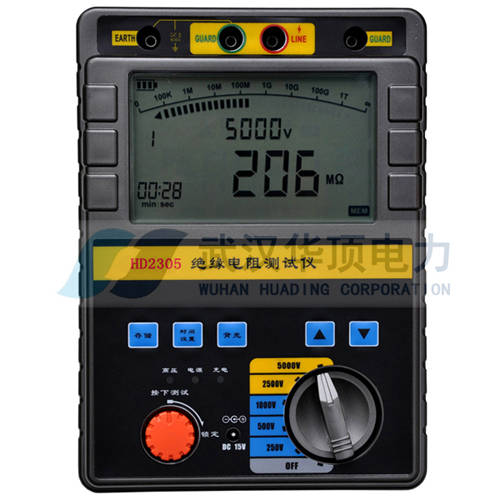

1、 電壓誤差：±5% F.S.

2、 短路電流：5mA，可達到8mA。

3、 測量范圍：1MΩ-500GΩ

4、 測試精度：±5% F.S.

5、 供電電源：DC12V鋰電池

6、 使用溫度：-20℃～40℃

7、 相對濕度：≤80%RH，不結露
