TLV365-Q1 和 TLV2365-Q1 (TLVx365-Q1) 器件是零交叉、軌到軌輸入和輸出 CMOS 運算放大器系列，針對低電壓和成本敏感型應用進行了優化。得益于低噪聲 (4.5nV/√Hz) 和高速運行（50MHz 增益帶寬）特性，此類器件成為在低側電流檢測、音頻、信號調節和傳感器放大等應用中驅動采樣模數轉換器 (ADC) 的理想之選。

數據手冊：*附件：TLV2365-Q1 具有軌到軌輸入和輸出的、汽車級、雙通道、50MHz、單電源放大器技術手冊.pdf

特殊功能包括出色的共模抑制比 (CMRR)、無輸入級交叉失真、高輸入阻抗和軌到軌輸入和輸出擺幅。輸入共模范圍同時包括正負電源。輸出電壓擺幅在電源軌的 12mV 以內。

TLVx365-Q1 的額定工作溫度范圍為 ?40°C 至 +125°C。

特性
? 符合 AEC-Q100 標準
– 溫度等級 1：-40°C 至 +125°C
? 增益帶寬：50MHz
? 零交叉失真拓撲：
– CMRR：115dB（典型值）
– 軌到軌輸入和輸出
? 輸入超出電源軌 100mV
? 噪聲：4.5nV/√Hz
? 壓擺率：27V/μs
? 快速穩定：0.2μs 更改為 0.01%
? 精度：
– 失調電壓溫漂：2.6μV/°C（最大值）
– 輸入偏置電流：20pA（最大值）
? 工作電壓：2.2V 至 5.5V

引腳功能和配置

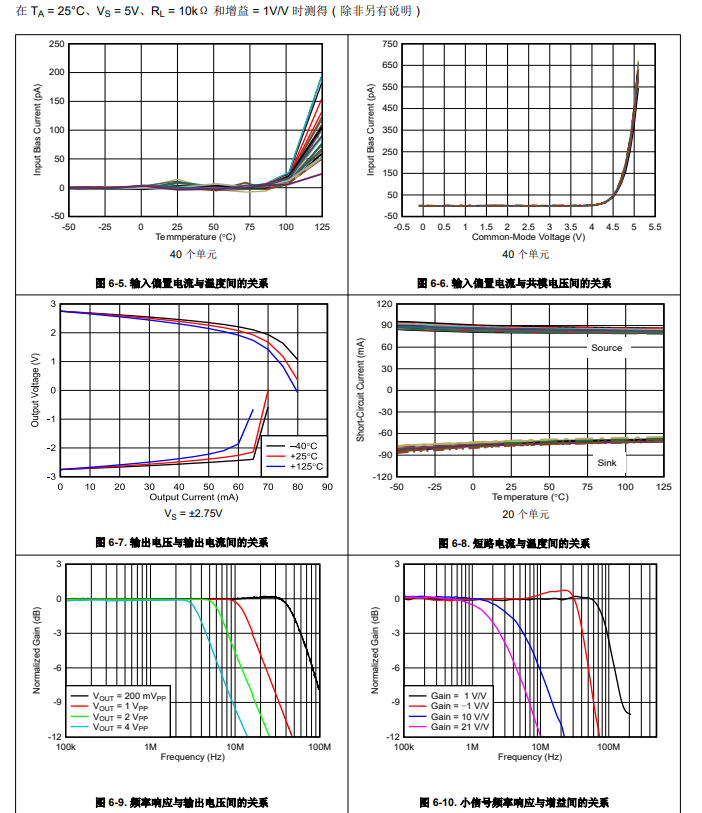

典型特性

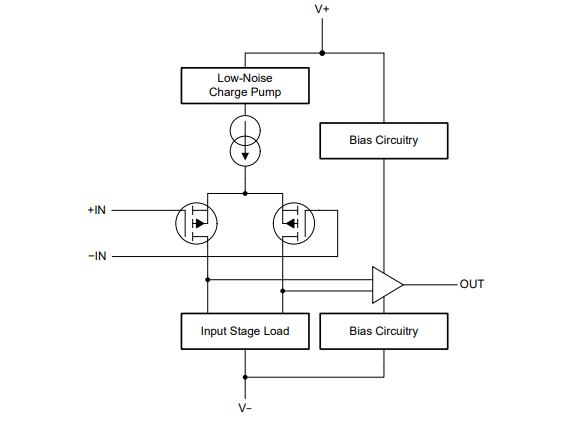

功能方框圖

應用
? HEV/EV 直流/直流轉換器
? 混合動力汽車/電動汽車逆變器和電機控制
? HEV/EV 車載充電器 (OBC) 和無線充電器
? 電動渦輪/增壓器
? 汽車 HVAC 壓縮機模塊
? 手勢識別
