OPAx365-Q1 零交叉系列軌到軌高性能 CMOS 運算放大器針對超低電壓?jiǎn)?a target="_blank">電源應用進行了優化。軌到軌輸入/輸出、低噪聲 (4.5nV/√ Hz) 和高速運行（50MHz 增益帶寬）使得這些器件非常適合于驅動采樣數據轉換器（例如，ADS7822-Q1 或 ADS1115-Q1），尤其是在短程到中程雷達應用中。OPAx356-Q1 系列運算放大器也非常適合混合動力汽車/電動汽車和動力總成應用中的直流/直流轉換器，以及作為發動機控制單元中的變速器控制。

數據手冊：*附件：OPA365-Q1 汽車類 2.2V、50MHz 低噪聲單電源軌到軌運算放大器技術手冊.pdf

特殊功能包括出色的共模抑制比 (CMRR)、無輸入級交叉失真、高輸入阻抗和軌到軌輸入和輸出擺幅。輸入共模范圍同時包括正負電源。電源軌的輸出電壓擺幅在 10mV 以內。

OPA365-Q1（單通道版本）采用 5 引腳 SOT-23 封裝。OPA2365-Q1（雙通道版本）采用 8 引腳 SOIC 封裝。所有版本的額定工作溫度范圍均為 –40°C 至 125°C。單通道和雙通道版本具有完全相同的規范，可盡可能提高設計靈活性。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 的下列結果：
– 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 H2
– 器件 CDM ESD 分類等級 C3B
? OPA2365-Q1 提供功能安全：
– 可幫助進行功能安全系統設計的文檔
? 增益帶寬：50MHz
? 零交叉失真拓?fù)?br /> – 出色的 THD+N：0.0004%
– CMRR：100 dB（最小值）
– 軌到軌輸入和輸出
– 輸入超出電源軌 100mV
? 低噪聲：4.5nV/√Hz （100kHz 時）
? 壓擺率：25V/μs
? 快速趨穩：0.3μs 至 0.01%
? 精密
– 低偏移：100μV
– 低輸入偏置電流：0.2pA
? 2.2V 至 5.5V 工作電壓

引腳功能和配置

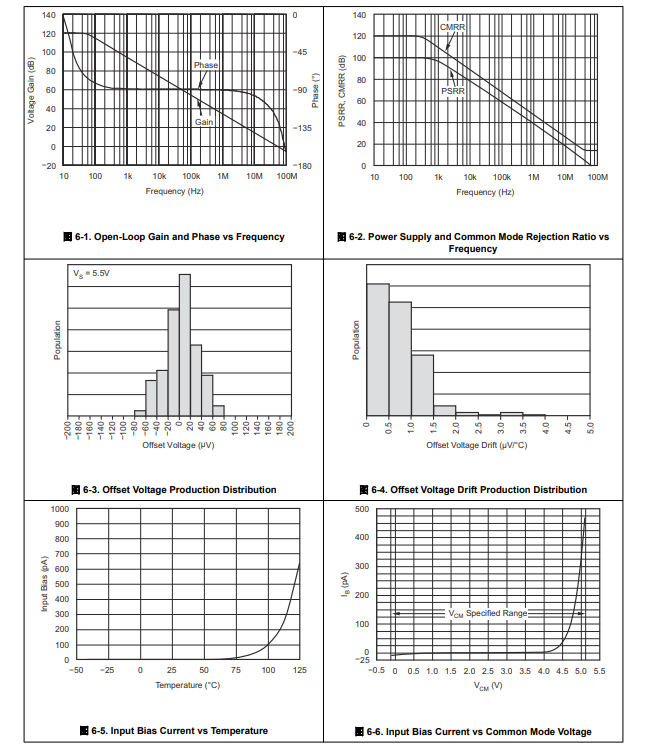

典型特性

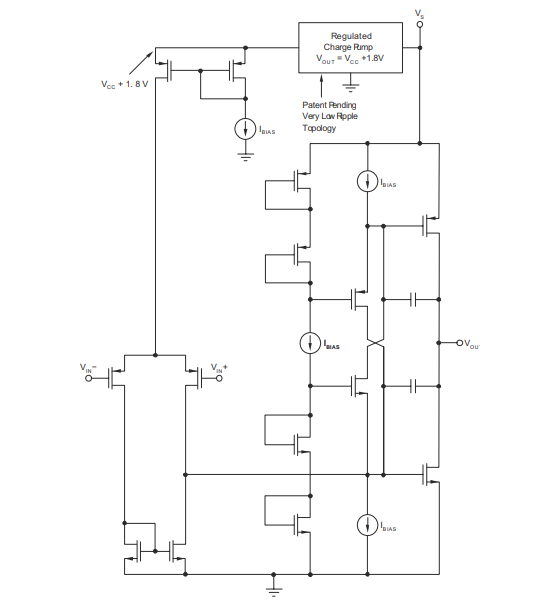

功能方框圖

應用
? 汽車
? ADAS
? 混合動力汽車/電動汽車和動力總成
? 車身與照明
? 盲點檢測
? 引擎控制單元
? 直流/直流轉換器
? 短程到中程雷達
? 碰撞預警
? 工業類
? 抬頭顯示
