TPS82740 是業界首款具有典型 360nA 靜態電流消耗的降壓轉換器模塊。它是一個完整的 MicroSIP^TM^DC/DC 降壓電源解決方案，適用于超低功耗應用。該模塊包括開關穩壓器、電感器和輸入/輸出電容器。集成所有必需的無源元件，可實現僅 6.7 mm 的微型解決方案尺寸 ^2^ .

這種基于 DCS-Control? 的新型器件將輕負載效率范圍擴展到 10μA 負載電流以下。它支持高達 200 mA 的輸出電流。
*附件：TPS82740x 360-nA 適用于低功耗應用的 IQ MicroSIPTM 降壓轉換器模塊數據表.pdf

該器件由可充電鋰離子電池、鋰初級電池化學成分（如 Li-SOCl2、Li-MnO2）和兩節或三節堿性電池供電。高達 5.5 V 的輸入電壓范圍還允許從 USB 端口和薄膜太陽能模塊工作。

用戶可通過三個電壓選擇引腳 （VSEL） 選擇輸出電壓，范圍為 1.8 V 至 2.5 V （TPS82740A） 和 2.6 V 至 3.3 V （TPS82740B），步長為 100 mV。TPS82740 具有低輸出電壓紋波和低噪聲。一旦電池電壓接近輸出電壓（接近 100% 占空比），該器件就會進入無紋波 100% 模式作，防止輸出電壓紋波增加。在這種情況下，器件停止開關，輸出連接到輸入電壓。

集成的轉換速率控制負載開關具有 0.6Ω 的典型導通電阻，可將所選輸出電壓分配到臨時使用的子系統。

TPS82740 采用小型 9 凸點 6.7 mm 封裝^2^MicroSiP? 封裝。

特性

• 360nA 典型靜態電流
• 在 10μA 輸出電流下效率高達 90%
• 引腳可選輸出電壓，步長為 100mV
• 集成轉換速率控制負載開關
• 高達 200mA 的輸出電流
• 輸入電壓范圍 V在從 2.2 V 到 5.5 V
• RF 友好型 DCS-Control?
• 低輸出電壓紋波
• 自動轉換至無紋波 100% 模式
• VOUT 和 LOAD 放電功能
• 低于 1.1 mm 的外形解決方案
• 總解決方案尺寸 < 6.7mm^2^
• 小型 2.3 mm × 2.9 mm MicroSIP? 封裝

參數

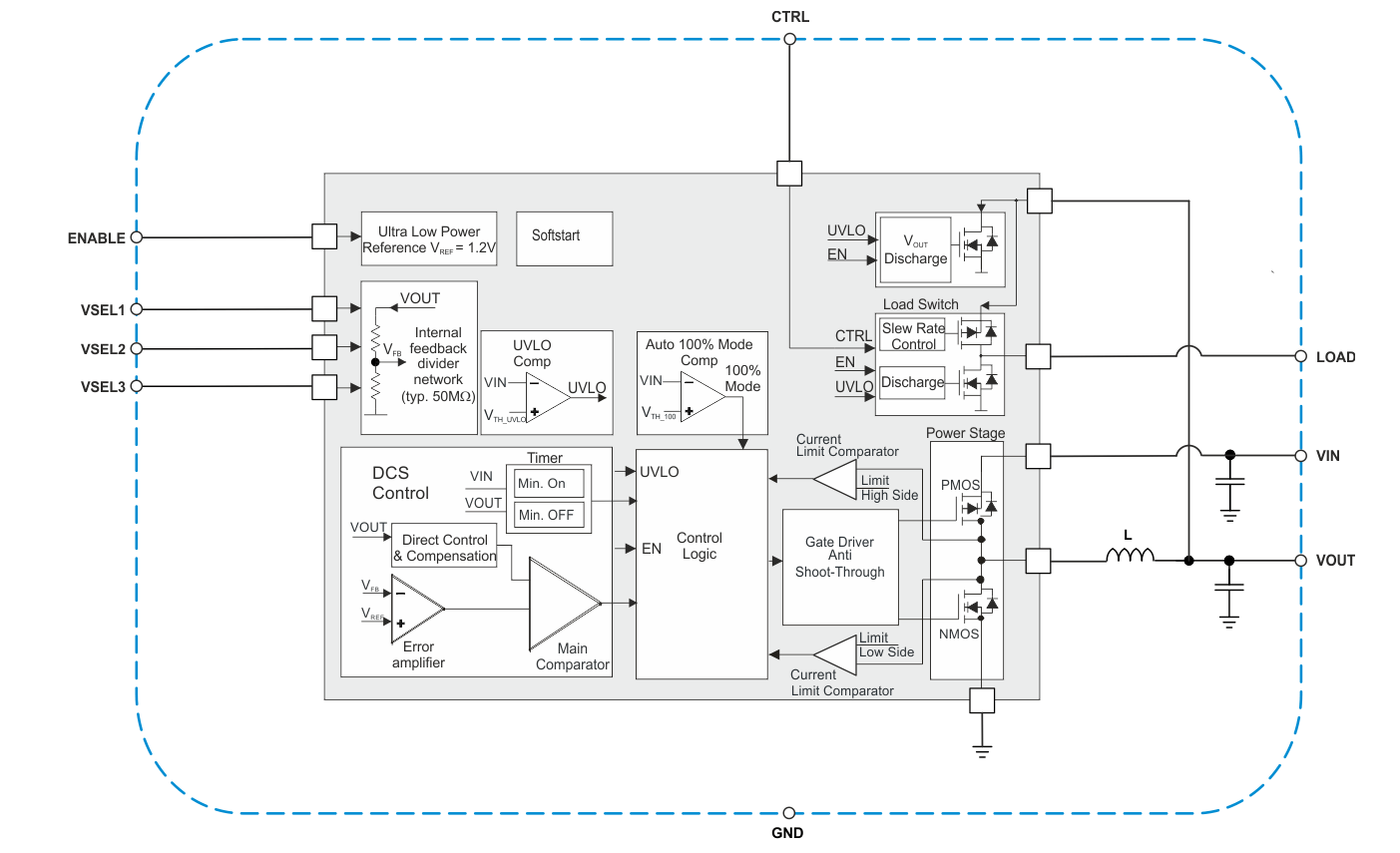

方框圖

1. 產品概述

• ?產品系列?：TPS82740x
• ?類型?：低功耗IQ MicroSIPTM降壓轉換器模塊
• ?封裝?：小尺寸2.3mm x 2.9mm MicroSiP?封裝
• ?應用領域?：藍牙低功耗、RF4CE、Zigbee、可穿戴電子設備、能量收集等

2. 主要特性

• ?超低靜態電流?：典型值為360nA
• ?高效率?：在10μA輸出電流下可達90%
• ?輸出電壓可調?：通過VSEL引腳以100mV步長調節，TPS82740A支持1.8V至2.5V，TPS82740B支持2.6V至3.3V
• ?高集成度?：包含開關調節器、電感器和輸入輸出電容器
• ?自動進入無紋波100%模式?：當輸入電壓接近輸出電壓時，自動進入以提高效率
• ?負載開關功能?：通過CTRL引腳控制LOAD輸出，支持軟開關

3. 電氣特性

• ?輸入電壓范圍?：2.2V至5.5V
• ?輸出電流?：最大200mA
• ?開關頻率?：高達1.7MHz（PWM模式）
• ?軟啟動時間?：典型值為400μs至1200μs
• ?靜態電流?：EN引腳為低電平時，關機電流小于70nA
• ?熱關斷?：結溫超過約160°C時自動關斷

4. 功能描述

• ?DCS-Control?拓撲?：結合遲滯和電壓模式控制的優點，實現高效率和快速瞬態響應
• ?無縫模式轉換?：在PWM和功率節省模式之間無縫切換，以保持全負載范圍內的高效率
• ?輸出放電功能?：當EN引腳為低電平時，VOUT和LOAD引腳通過內部放電電路接地
• ?內部電流限制?：保護設備免受過載和短路條件的損害

5. 應用與實現

• ?典型應用?：提供詳細的典型應用電路圖和設計指南
• ?輸入/輸出電容選擇?：在大多數情況下，集成電容足夠；對于特殊應用，可添加外部電容以優化性能
• ?布局指南?：提供布局示例和表面貼裝信息，以最小化寄生電感和噪聲干擾

6. 封裝與訂購信息

• ?封裝類型?：9引腳MicroSiP?封裝
• ?訂購狀態?：活躍產品，推薦用于新設計
• ?環保信息?：符合RoHS和Green標準

7. 文檔與支持

• ?相關技術文檔?：包括數據手冊、應用報告和參考設計
• ?設計工具?：提供WEBENCH? Power Designer工具，支持快速設計和優化
• ?社區資源?：可通過TI E2E?在線社區獲取技術支持和討論

TPS82740x系列降壓轉換器模塊以其超低靜態電流、高效率、輸出電壓可調性和高集成度等特點，非常適合于低功耗應用場合。
