概述
AD8260集成了：高電流驅動器，可用作發送器；低噪聲數字可編程可變增益放大器（DGA），可用作接收器。
數據表：*附件：AD8260高電流驅動器放大器和數字VGA 前置放大器技術手冊.pdf

接收器端包括：單端輸入前置放大器、線性dB差分輸出DGA。接收器具有230 MHz的小信號–3 dB帶寬；驅動器小信號帶寬為195 MHz。該驅動器提供±300 mA，即使連接至3.3 V電源時依然適合驅動低阻抗負載。

AD8260 DGA是調整應用的理想選擇，3 dB步進下的增益跨度為30 dB。帶寬在整個頻率范圍內可保持出色的一致性。DGA的低輸出端噪聲在驅動高速ADC時是種優勢。差分輸出可方便地與現代低電壓高速ADC接口。

單電源和雙電源供電讓器件更靈活，且可實現對光電二極管或光電倍增管等產生的負向脈沖的增益控制；亦可采用單電源處理帶通信號。當工作在單電源供電時，為提供最大動態范圍就必須將該器件交流耦合。

AD8260前置放大器(PrA)可使用外部電阻對大于6 dB的增益進行配置，既可反相也可同相。該DGA具有2x同相前置放大器增益特性。衰減器的增益范圍為30 dB，輸出放大器則具有增益8x （18.06 dB）。最低同相增益范圍為-6 dB至+24 dB，且以更大的前置放大器增益向上偏移。可通過并行端口控制增益（引腳GNS0至引腳GNS3），每個代碼3 dB增益步進為10。對于未分配增益步長的任何代碼，前置放大器和DGA處于禁用狀態。

AD8260采用單電源或雙電源供電，電壓范圍為3.3 V至±5 V。內部緩沖器通常提供單獨電源作為單電源供電的基準；當VMID緩沖關斷時，可另行使用外部基準電壓源。

AD8260的工作溫度范圍為?40°C至+105°C，采用5 mm × 5 mm、32引腳LFCSP封裝。

應用

• 數字AGC系統
• Tx/Rx信號處理
• 電源線路收發器

特性

• 高電流驅動器
  • 差分輸入—從DAC直接驅動
  • 預設增益：1.5×
  • ?3 dB帶寬：195 MHz
  • 大輸出驅動：>±300 mA
• VGA/前置放大器
  • 低噪聲
    電壓噪聲：2.4 nV/√Hz
    電流噪聲：5 pA/√Hz
  • ?3 dB帶寬：230 MHz
  • 增益范圍：30 dB，步進為 3 dB
    -6 dB至+24 dB（前置放大器增益：6 dB）
  • 單端前置放大器輸入和差分VGA輸出
• 電源：3.3 V至10 V（VMID使能）
  • ±3.3 V至±5 V（VMID禁用）
• 功耗：93 mW（3.3 V電源）
  • VGA關斷、驅動器放大器和系統

框圖

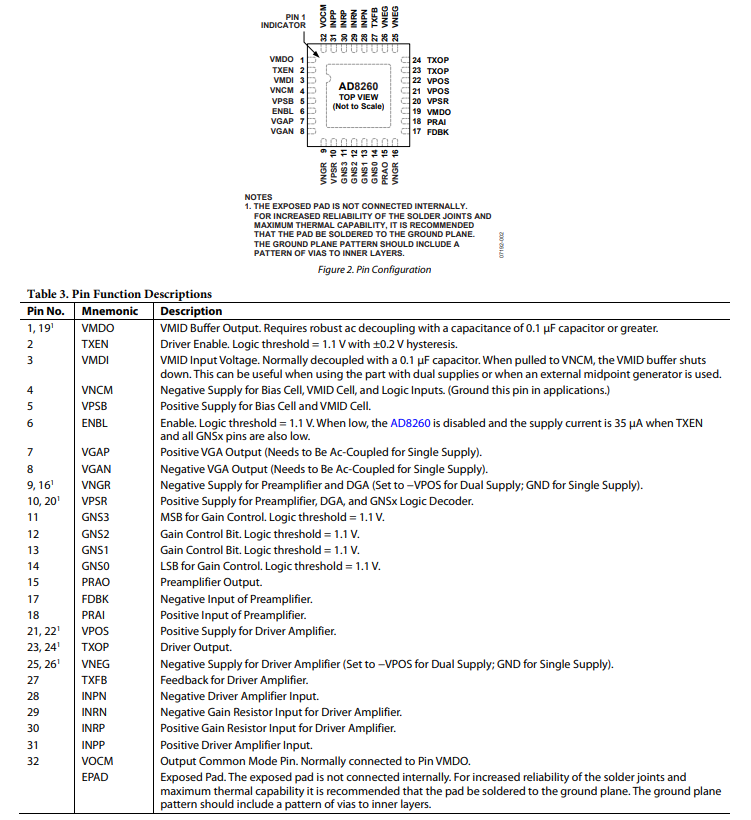

引腳配置描述

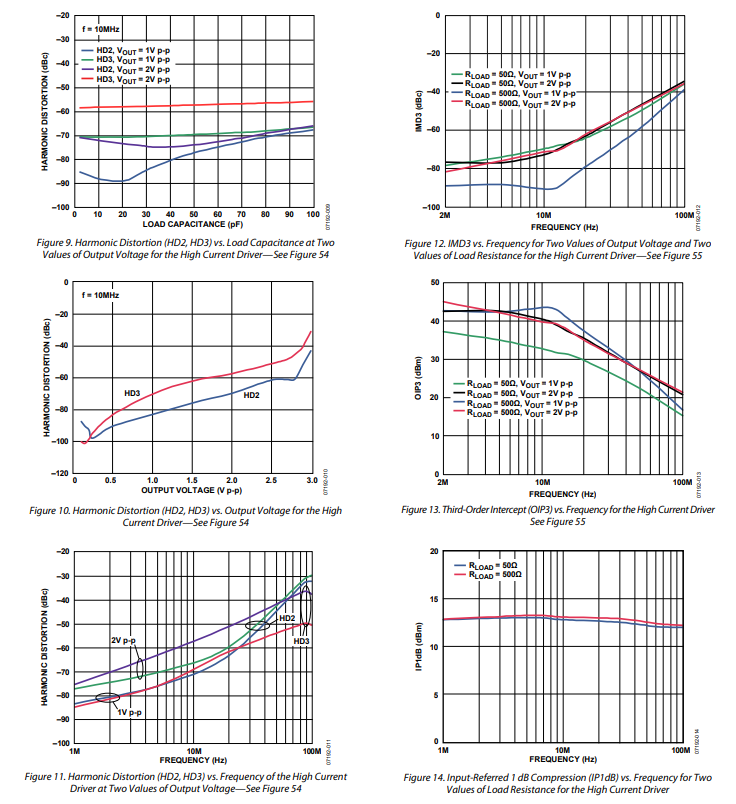

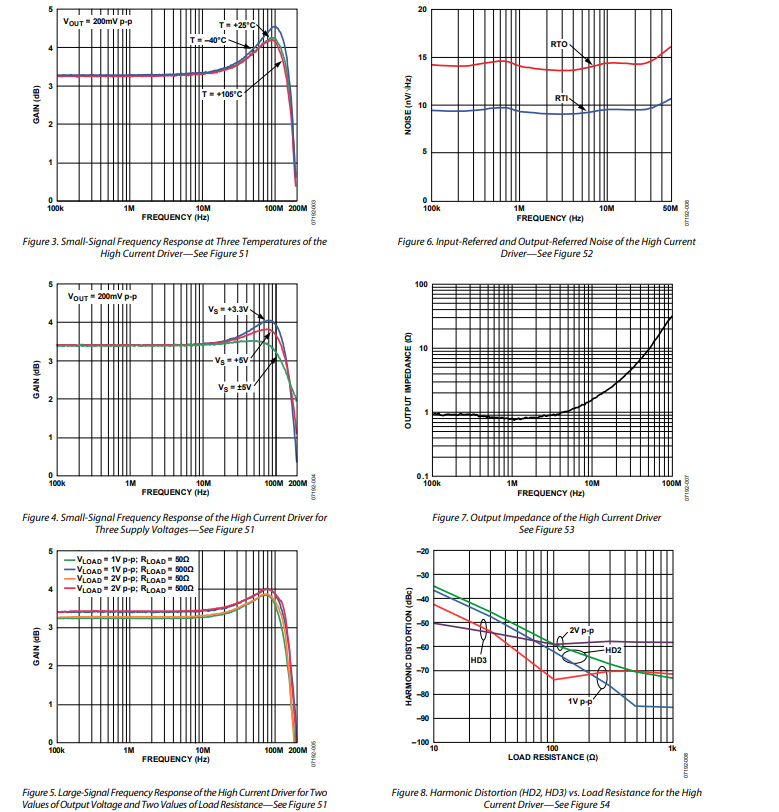

典型性能特征

工作原理

概述

AD8260是一款獨立的收發器，旨在以電力線為媒介進行模擬通信。它可在低至3.3V的電源下工作，內置一個高度可靠的器件，可用作低噪聲數字可編程可變增益放大器（DGA）和接收器（見圖64 ）。一個未承諾的電流反饋高頻運算放大器用作前置放大器，并作為DGA的接口，用戶可將其配置為增益大于6dB的放大器。DGA和前置放大器結合使用，可提供高達100MHz的高信號帶寬和低至230MHz的小信號 - 3dB帶寬。為實現高電流輸出電壓，DGA輸出可連接到驅動器放大器的差分輸入。

驅動器放大器的小信號 - 3dB帶寬為195MHz，大信號帶寬大于115MHz，即使驅動50Ω負載時也是如此。

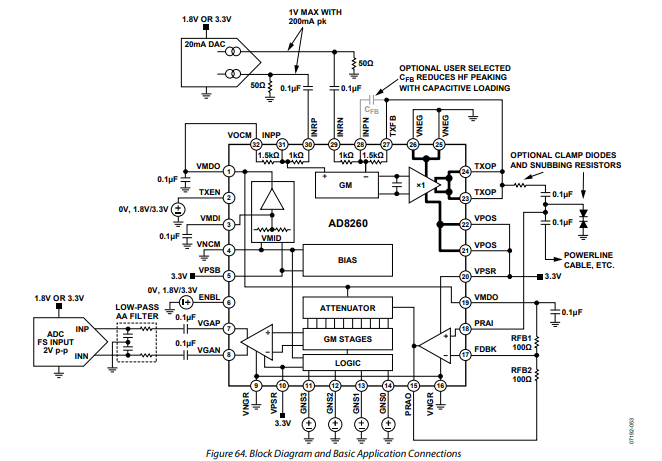

該器件采用亞德諾半導體（Analog Devices, Inc.）的高速（超快速互補雙極型）XFCB工藝制造。前置放大器和DGA具有低噪聲失調電壓，標稱增益范圍為 - 6dB至+24dB，增益變化為3dB/步長，以及用于驅動ADC的差分輸出。在3.3V單電源供電時，功耗為93mW，電源電流通常約為28mA。該器件處于活動狀態。在正常使用情況下，驅動器放大器或前置放大器和DGA二者之一處于活動狀態，電源電流小于28mA。AD8260可變增益放大器（VGA）的增益通過4位并行接口進行編程。圖64展示了電路框圖和基本應用連接，并說明了設想的外部數模轉換器（DAC）、模數轉換器（ADC）和電力線總線接口連接。該框圖顯示該器件可在單3.3V電源下工作；如果有雙電源可用，VMD發生器可以關閉，并且VMDI、VMD0和VOCM引腳需要接地。請注意，VNM引腳用作負電源，為偏置和VMD單元提供偏置，并且該引腳應接地并與地相連。

為實現最佳動態范圍，前置放大器和DGA輸出的輸入和輸出進行交流耦合在單電源應用中非常重要。在圖64中，假設DAC和ADC在1.8V或3.3V電源下工作，輸出和輸入擺幅相應受限。DAC輸出是連接到地的50Ω電阻的點，可生成電壓。DAC輸出電流峰值為15mA時，最大電壓為0.75V；DAC輸出電流峰值為20mA時，最大電壓為1V，適用于2V p-p差分輸入信號。

驅動器放大器在3.3V電源下支持3V p-p輸出擺幅。由于其增益為1.5，最大輸入擺幅為2V p-p。DGA對應的最大輸出擺幅為2.4V p-p；前置放大器的輸入最大擺幅可為0.6V p-p。
