TPS8267x 器件是一款完整的 600mA 直流/直流降壓電源，適用于 低功耗應用。封裝中包括開關穩壓器、電感器和 輸入/輸出電容器。無需其他組件即可完成設計。

TPS8267x 基于經過優化的高頻同步降壓直流/直流轉換器 適用于電池供電的便攜式應用。MicroSiP? DC/DC 轉換器以 5.5MHz 的穩壓頻率運行 開關頻率并進入省電模式運行時輕負載電流保持 在整個負載電流范圍內具有高效率。
*附件：tps826716.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

TPS8267x 采用緊湊（2.3mm × 2.9mm）和扁平 （1.0mm） BGA 封裝 適合通過標準表面貼裝設備進行自動組裝。

特性

• 5.5 MHz 工作頻率時效率為 90%
• 17μA 靜態電流
• 寬 V在范圍：2.3 V 至 4.8 V
• 5.5MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 內部軟啟動，120μs 啟動時間
• 集成有源省電排序
  （可選）
• 電流過載和熱關斷
  保護
• 亞 1 mm 高度解決方案
• 總解決方案尺寸 <6.7 mm^2^

參數

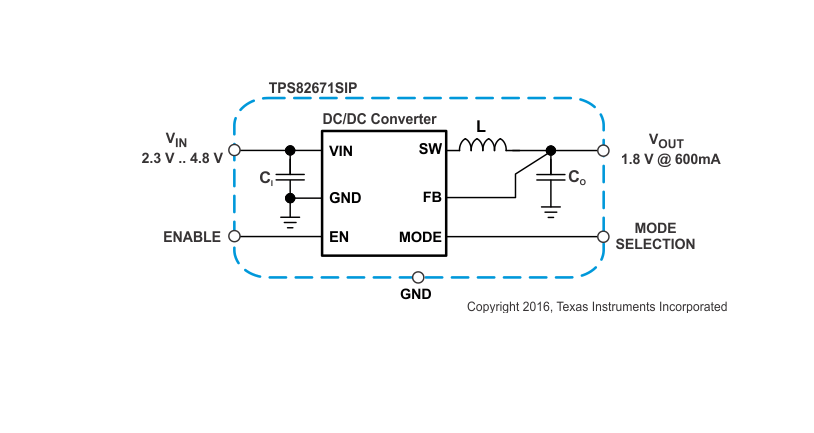

方框圖

1. 產品概述

• ?產品名稱?：TPS826716
• ?類型?：600mA高效MicroSiP?降壓轉換器
• ?封裝?：8引腳μSiP封裝，尺寸為2.3mm x 2.9mm x 1.0mm
• ?應用領域?：手機、智能手機、相機模塊、光學數據模塊、可穿戴電子設備、數字電視、WLAN、GPS和藍牙應用、POL應用

2. 主要特性

• ?高效率?：在5.5MHz操作下可達90%
• ?寬輸入電壓范圍?：2.3V至4.8V
• ?固定頻率操作?：5.5MHz
• ?自動PFM/PWM模式切換?：輕載時進入PFM模式，降低靜態電流
• ?低輸出紋波?：輕載PFM模式下低紋波
• ?高電源抑制比?：≥35dB（1kHz至10kHz）
• ?保護功能?：過流保護、熱關斷保護
• ?小尺寸解決方案?：總解決方案尺寸小于6.7mm2

3. 電氣特性

• ?輸入電壓范圍?：2.3V至4.8V
• ?輸出電壓?：1.6V（固定）
• ?輸出電流?：600mA
• ?靜態電流?：17μA（典型值）
• ?開關頻率?：5.5MHz
• ?熱關斷溫度?：140°C

4. 功能描述

• ?自動PFM/PWM模式切換?：根據負載電流自動切換工作模式，保持高效率
• ?軟啟動?：內部軟啟動電路，限制開機時的涌入電流
• ?過流保護?：防止因重載或短路導致的損壞
• ?熱關斷?：防止結溫過高導致的損壞
• ?小尺寸封裝?：適合自動化組裝

5. 應用與實現

• ?典型應用?：提供詳細的應用電路圖和設計指南
• ?設計要求?：包括輸入和輸出電容的選擇、布局建議等
• ?性能曲線?：提供效率、輸出電壓精度、負載調節等性能曲線

6. 布局與散熱

• ?布局指南?：推薦組件布局和走線方式，以減少寄生電感和電阻
• ?散熱設計?：利用暴露的熱焊盤進行散熱，提高熱性能

7. 文檔與支持

• ?相關技術文檔?：包括數據手冊、應用報告和設計指南
• ?社區資源?：可通過TI E2E?在線社區獲取設計支持和幫助
• ?設計工具?：提供WEBENCH? Power Designer工具，支持設計優化和仿真

8. 封裝與訂購信息

• ?封裝類型?：8引腳μSiP封裝
• ?訂購信息?：提供RoHS合規和綠色封裝選項，具體見數據表封裝選項附錄

TPS826716是一款高性能、小尺寸的降壓轉換器模塊，適用于低功率、高效率的應用場景，如便攜式電子設備和POL應用。
