TLV4376 四路、5.5MHz、低失調電壓、低噪聲、低功耗、精密運算放大器技術手冊

科技觀察員 ? 2025-04-21 13:58 ? 次閱讀

TLVx376 系列是采用 e-trim 的新一代低噪聲運算放大器的 典型代表,?可提供出色的直流精度和交流性能。該系列器件具有軌到軌輸入和輸出、低偏移(最大值為 125μV)、低噪聲 (8nV/√Hz)、1.2mA 靜態電流(最大值)、5.5MHz 帶寬以及 2V/μs 快速轉換率,非常適合各類精密和便攜式 應用的輸出電流傳感電阻器和運算放大器而得以實現。此外,這些器件的電源電壓范圍相當大,電源抑制比 (PSRR) 優異,因此非常適合不經穩壓而 直接由電池供電的 應用。

數據手冊:*附件:TLV4376 四路、5.5MHz、低失調電壓、低噪聲、低功耗、精密運算放大器技術手冊.pdf

TLV376(單通道版本)采用 SOT-23-5 與 SOIC-8 封裝。TLV2376(雙通道)采用 VSSOP-8 和 SOIC-8 封裝。TLV4376(四通道)采用 TSSOP-14 封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 低噪聲:1kHz 時為 8nV/√Hz
? 0.1Hz 至 10Hz 噪聲:1.6 μVPP
? 靜態電流:815μA(典型值)
? 低偏移電壓(典型值):
– 單通道和雙通道版本:40μV
– 四通道版本:50μV
? 增益帶寬積:5.5MHz
? 軌到軌輸入和輸出
? 單電源供電
? 電源電壓:2.2V 至 5.5V
? 行業標準封裝:
– 小外形尺寸晶體管 (SOT)-23、小外形尺寸集成
電路 (SOIC)、超薄小外形尺寸 (VSSOP) 和薄
型小外形尺寸 (TSSOP) 封裝

引腳功能和配置

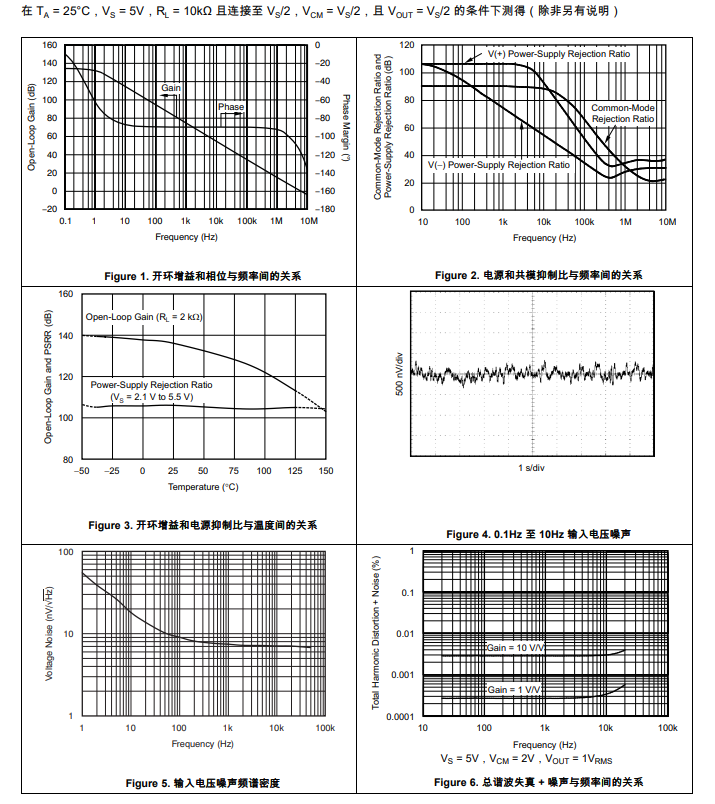

典型特性

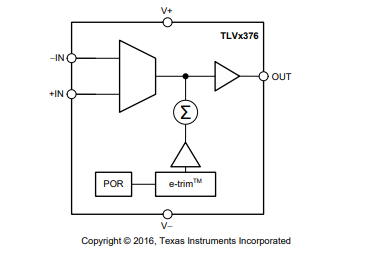

功能方框圖

應用
? 太陽能逆變器
? 醫療器械
? 模數轉換器 (ADC) 緩沖器
? 手持測試設備
? 有源濾波
? 傳感器調節
