TLV3201-Q1 和 TLV3202-Q1 分別屬于單通道和雙通道比較器，它們實現了高速度 (40ns) 與低功耗 (40μA) 的完美組合，兩者均采用極小型封裝，具有軌至軌輸入、低偏移電壓 (1mV) 和大輸出驅動電流等 特性 。這些器件還很容易在響應時間至關重要的多種 應用 中實施。

數據手冊：*附件：TLV3201-Q1 具有推挽輸出的、40ns、微功耗、軌到軌輸入、單通道比較器技術手冊.pdf

TLV320x-Q1 系列可提供單通道 (TLV3201-Q1) 和雙通道 (TLV3202-Q1) 版本，這兩個版本的器件都帶有推挽輸出。TLV3201-Q1 采用 5 引腳 SC70 封裝。TLV3202-Q1 采用 8 引腳 VSSOP 封裝。所有器件可在 -40°C 至 +125°C 的擴展工業溫度范圍內運行。

特性
? 符合汽車應用 標準
? 具有符合 AEC Q100 的下列結果：
– 器件溫度等級 1：環境工作溫度范圍為 –40°C至 +125°C
– 器件 HBM ESD 分類等級 2 (TLV3201-Q1)
– 器件 HBM ESD 分類等級 3A (TLV3202-Q1)
– 器件 CDM ESD 分類等級 C5
? 低傳播延遲：40ns
? 低靜態電流：每通道 40μA
? 輸入共模擴展范圍擴展到任一電源軌之上 200mV
? 低輸入偏移電壓：1mV
? 推挽輸出
? 電源范圍：2.7V 至 5.5V
? 小型封裝：5 引腳 SC70 和 8 引腳 VSSOP

引腳功能和配置

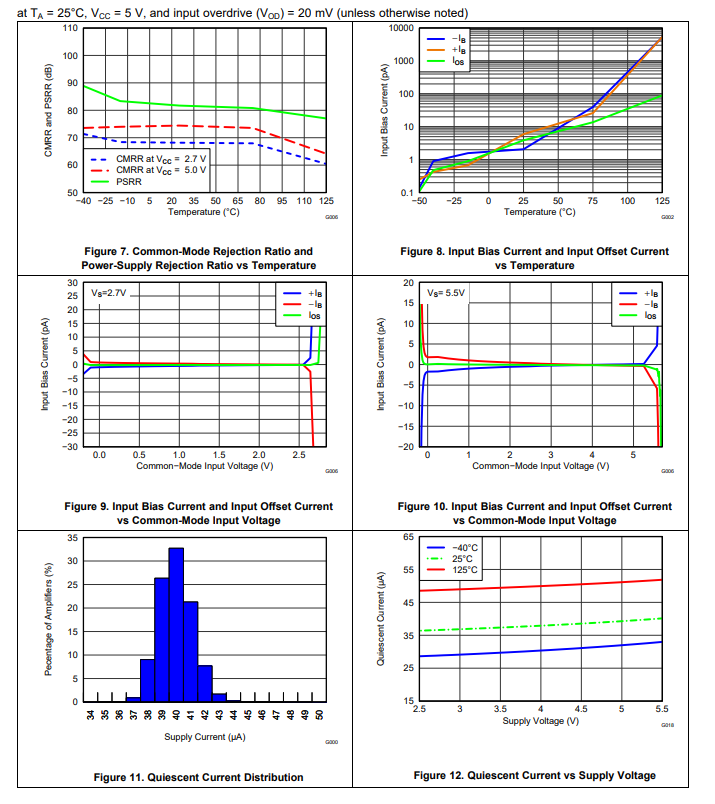

典型特性

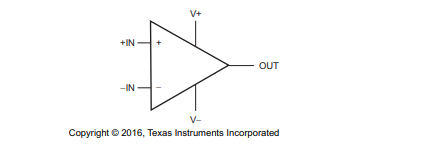

功能方框圖

應用
? 引擎控制單元 (ECU)
? 車身控制模塊 (BCM)
? 電池管理系統 (BMS)
? HEV/EV 逆變器和電機控制
? 超聲波測距和 LIDAR
? 轉向和牽引控制器
? 乘員檢測
? 信息娛樂系統
