概述
MAX9939為通用、差分輸入可編程增益放大器(PGA),可理想動態變化范圍較寬的信號調理,例如電動機電流檢測、醫療設備以及聲納數據采集等應用。該器件可通過SPI接口在0.2V/V至157V/V范圍內設置差分增益、輸入失調電壓補償以及輸出放大器,可配置為高階有源濾波器或提供一路差分輸出。
數據表:*附件:MAX9939 SPI可編程增益放大器(PGA),提供輸入VOS調理和輸出運算放大器技術手冊.pdf
PGA經過優化用于寬帶應用,增益可設置為0.2V/V、1V/V、10V/V、20V/V、30V/V、40V/V、 60V/V、80V/V、119V/V和157V/V。精確的電阻匹配提供極低的增益溫漂和極高的CMRR。盡管MAX9939采用2.9V至5.5V的VCC單電源供電,但由于使用了輸入電平轉換放大器,所以可處理低于、高于地電位的信號。此外,輸入端具有±16V保護,允許器件承受故障條件及超范圍的信號。
輸出放大器優化于寬頻帶和低偏置電流,理想用于多級反饋有源濾波器拓撲,可提供比Sallen-Key結構濾波器更高的Q值和阻帶衰減。
MAX9939在5V供電下消耗3.4mA靜態電流,帶有軟件可設置的關斷模式,使電源電流降至13μA。MAX9939采用10引腳μMAX封裝,工作在-40°C至+125°C汽車級溫度范圍。
應用
- 放大
- 差分至單端轉換
- 差分輸入、差分輸出信號
- 醫療信號調理
- 傳感器接口與信號處理
- 無速度傳感器電機控制
- 聲納及通用數據采集
特性 - SPI可編程增益:0.2V/V至157V/V
- 超低增益溫漂
- 集成放大器,用于R/C可編程有源濾波器
- 輸入失調電壓補償
- 輸入端保護至±16V
- 13μA軟件關斷模式
- -40°C至+125°C工作溫度范圍
- 10引腳μMAX封裝
引腳配置描述

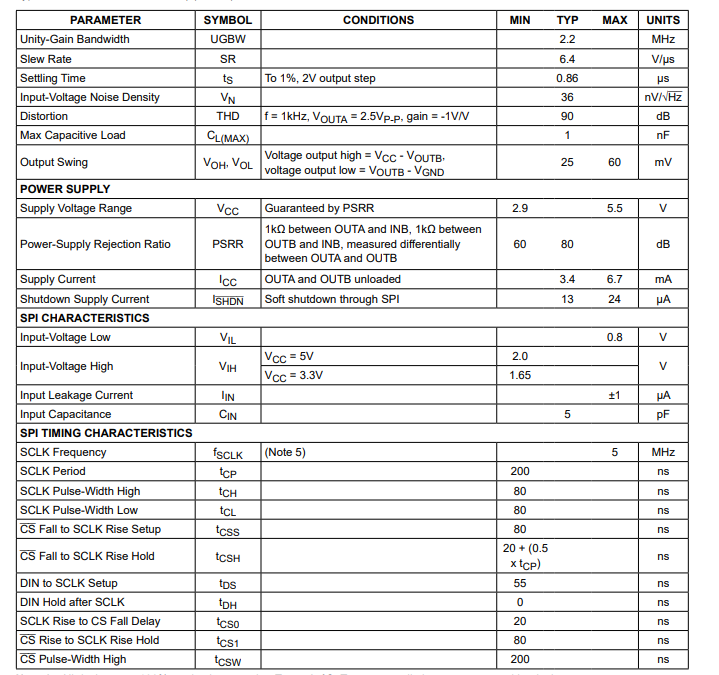

電氣特性
邏輯圖

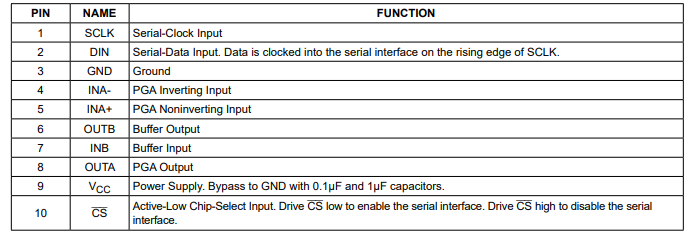

引腳描述
詳細說明
MAX9939是一款通用型可編程增益放大器(PGA),具備輸入失調調節功能。其增益和輸入失調電壓(Vos)均可通過SPI進行編程。該器件還集成了一個非運算跨導放大器,可通過SPI配置為高階有源濾波器,或輸出差分信號。器件可進入關斷模式。
放大器的增益可在0.2V/V至157V/V之間編程(默認增益設置為1V/V )。輸入失調電壓可編程范圍為±17mV,可用于在高增益設置下恢復輸出動態范圍。輸入失調電壓測量模式可測量輸入失調電壓,以便在固件中進行修正,從而實現出色的直流精度。
主放大器接收差分輸入,并提供單端輸出。差分輸入與單端輸出之間的關系由以下公式表示:
VOUTA = VCC/2 + 增益×(VINA - VINB) + 增益×Vos
架構

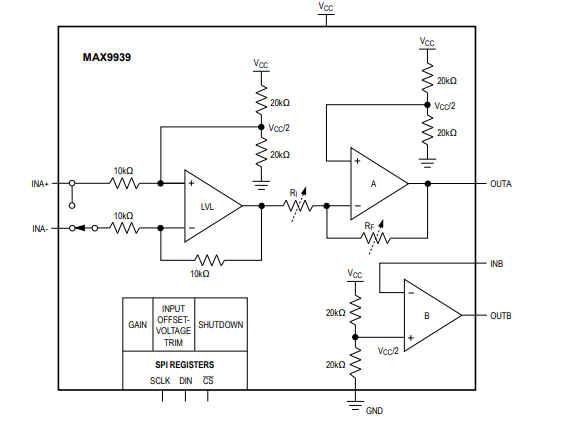

MAX9939具有三個內部放大器,如功能圖所示。第一個放大器(放大器LVL)配置為差分放大器,用于將差分信號轉換為單端信號,并帶有輸入失調電壓調節網絡。它具有極高的共模抑制比(CMRR)、增益精度,且低溫漂,可實現精確的電阻匹配。該放大器的輸出被偏置到VCC/2 。
接下來是可編程跨導反相放大器(放大器A),其可編程的RF和RI電阻使增益在0.2V/V至157V/V之間變化。該放大器的輸出偏置到VCC/2,具有極高的增益精度和低溫漂。MAX9939還有一個已配置好的運算放大器(放大器B),其同相輸入?yún)⒖茧妷簽閂CC/2,反相輸入和輸出可通過引腳外部訪問,可配置為有源濾波器或差分輸出。
強大的輸入靜電放電(ESD)保護功能使輸入電壓在INA+和INA-引腳處可達±16V而不會損壞MAX9939,這使其在故障情況下對極高電壓具有極強的耐受性。此外,其輸入電壓范圍可擴展至負電源電壓(在-2.5V單電源供電時,可低至-VCC/2 ),使MAX9939能夠?qū)⒌匾韵碌妮斎胄盘栟D(zhuǎn)換為0V至5V的輸出信號。該器件具有與接地參考信號接口的功能。

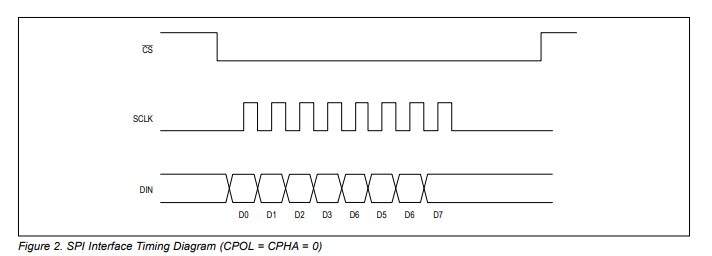

時鐘極性(CPOL)和時鐘相位(CPHA)均設置為0(見圖1)。對MAX9939進行寫操作時,需將CS引腳拉低。數據在時鐘上升沿鎖存,并首先寫入最低有效位(LSB)。每次對MAX9939的寫操作由8位(1字節)組成。在第8位被時鐘鎖存之前拉高CS引腳,可鎖存數據并為下一個字節的指令做好準備。需注意,如果在最后一個時鐘下降沿之前拉高CS引腳,標志位將不會更新。
寄存器說明

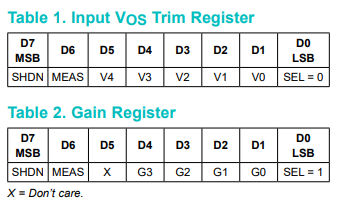

MAX9939由三個寄存器組成:一個移位寄存器和兩個內部寄存器。移位寄存器接收數據,并將其傳輸?shù)絻蓚€內部寄存器中存儲,以確定放大器的增益、輸入失調電壓和工作模式。另外兩個內部寄存器分別是輸入失調電壓調節寄存器和增益寄存器。8位寫入這些寄存器的格式如表1和表2所示。數據首先寫入移位寄存器的最低有效位。
-
運算放大器
