TPSM84209 電源模塊是一款易于使用的集成電源，它將 2.5A DC/DC 轉換器與屏蔽電感器和無源元件組合到一個扁平的 QFN 封裝中。這種整體電源解決方案只需四個外部組件，同時保持調整關鍵參數以滿足特定設計要求的能力。

TPSM84209 的寬輸入電壓范圍和小封裝尺寸使該器件非常適合需要高達 2.5 A 輸出電流的電源軌。
*附件：tpsm84209.pdf

QFN 封裝易于焊接到印刷電路板上，并具有出色的功率耗散能力。TPSM84209 具有許多功能，具有靈活性，非常適合為各種設備和系統供電。

特性

• 完整的集成電源解決方案可實現
  小尺寸、扁平設計
• 4.5mm × 4mm × 2mm QFN 封裝
• 寬輸出電壓范圍（1.2 V 至 6 V）
• 固定開關頻率 （750 kHz）
• 先進的 Eco 模式?，可實現輕負載效率
• 可編程欠壓鎖定 （UVLO）
• 過熱熱關斷保護
• 過流保護（打嗝模式）
• 安全預偏置輸出啟動
• 工作 IC 結范圍：–40°C 至 +125°C
• 工作環境范圍：–40°C 至 +85°C
• 增強熱性能：29.5°C/W
• 符合 EN55011 輻射 EMI 標準
  – 集成屏蔽電感器
• 使用 TPSM84209 創建自定義設計WEBENCH 電源設計器^?^

參數

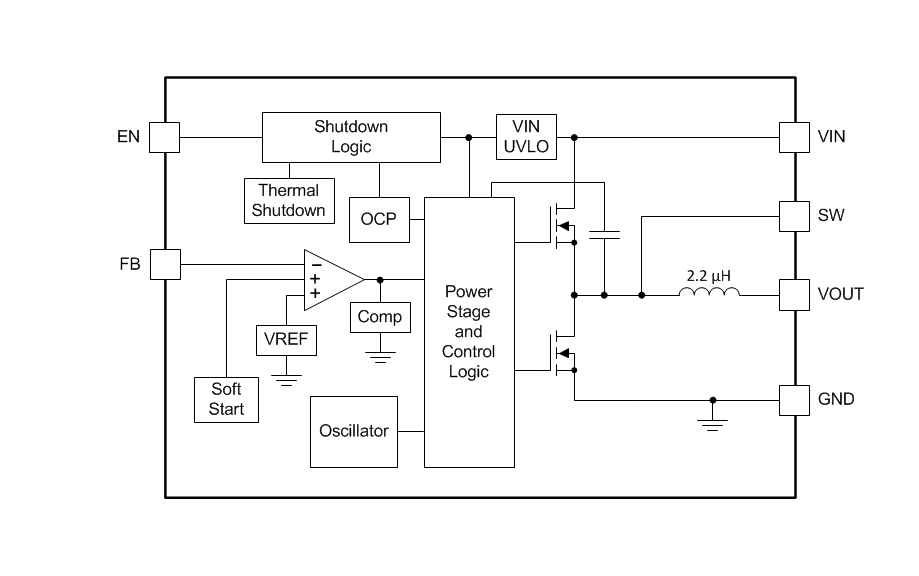

方框圖

1. 產品概述

• ?類型?：高度集成的同步降壓DC/DC電源模塊
• ?輸入電壓范圍?：4.5 V至28 V
• ?輸出電壓范圍?：1.2 V至6 V
• ?輸出電流?：最大2.5 A
• ?封裝?：4.5 mm × 4 mm × 2 mm QFN封裝
• ?特點?：低噪聲、高效率、小尺寸、易于使用

2. 關鍵特性

• ?固定開關頻率?：750 kHz
• ?Eco-mode?：輕載時脈沖跳躍模式，提高輕載效率
• ? 可編程欠壓鎖定（UVLO） ?
• ?過溫保護?
• ? 過流保護（打嗝模式） ?
• ?安全預偏置輸出啟動?
• ?符合EN55011輻射EMI標準?

3. 電氣特性

• ?效率?：
  • VIN = 24 V, VOUT = 5 V, IOUT = 1 A 時，效率為86.5%
  • VIN = 12 V, VOUT = 5 V, IOUT = 1 A 時，效率為91.7%
• ?輸出電壓精度?：±2.5%
• ?線性調整率?：0.2%
• ?負載調整率?：0.5%
• ?軟啟動時間?：5 ms

4. 功能描述

• ?輸出電壓調整?：通過外部電阻分壓器設置
• ?輸入電容選擇?：至少10 μF陶瓷電容，推薦額外47 μF非陶瓷電容
• ?輸出電容選擇?：根據輸出電壓不同，最小電容要求不同，推薦使用陶瓷電容
• ?輕載效率?：Eco-mode下自動脈沖跳躍，提高輕載時的效率
• ?過流保護?：打嗝模式，防止過熱和潛在損壞
• ?熱關斷?：結溫超過165°C時自動關斷，結溫降至155°C時重新啟動

5. 應用領域

• 工業和電機控制
• 自動測試設備
• 醫療和成像設備
• 高密度電源系統

6. 布局與設計指南

• ?布局建議?：使用大銅面積作為電源平面以最小化傳導損耗和熱應力，輸入和輸出電容應靠近模塊放置
• ?EMI控制?：模塊符合輻射EMI標準，但在設計中仍需注意EMI控制

7. 封裝與尺寸

• ?尺寸?：4.5 mm × 4 mm × 2 mm
• ?封裝類型?：QFN封裝，包括底部裸露焊盤，提高散熱性能
