LMZM33606 電源模塊是一種易于使用的集成電源解決方案，它將 6A DC/DC 轉換器與功率 MOSFET、屏蔽式電感器和無源器件組合在一個扁平封裝中。這種電源解決方案只需要四個外部元件，并且無需在設計過程中選擇環路補償和電感器部件。
*附件：LMZM33606 3.5V 至 36V 輸入、1V 至 20V 輸出、6A 電源模塊數據表.pdf

16 mm × 10 mm × 4 mm、41 引腳 QFN 封裝易于焊接到印刷電路板上，并支持緊湊、扁平的負載點設計。LMZM33606功能集包括電源正常、可調軟啟動、跟蹤、同步、可編程 UVLO、預偏置啟動、可選自動或 FPWM 模式，以及過流和過熱保護。LMZM33606 可配置為負輸出電壓，用于反相應用。

特性

• 小型完整解決方案尺寸：< 250 mm^2^
  • 只需 4 個外部元件
  • 16 mm × 10 mm × 4 mm QFN 封裝
• 支持 5V、12V、24V、28V 輸入軌
  • 1V 至 20V 輸出電壓范圍
  • 引腳與 4A LMZM33604 兼容
• 符合 EN55011 輻射發射要求
• 可配置為負輸出電壓
• 可調節功能，實現設計靈活性
  • 開關頻率（350 kHz 至 2.2 MHz）
  • 與外部時鐘同步
  • 可選擇自動模式或 FPWM 模式
    • Auto：提高輕負載時的效率
    • FPWM：整個負載范圍內的固定頻率
  • 可調軟啟動和跟蹤輸入
  • Precision Enable 對系統 UVLO 進行編程
• 保護特性
  • 打嗝模式電流限制
  • 過熱保護
  • 電源就緒輸出
• 在惡劣環境中運行
  • 85°C 時輸出功率高達 50W，無氣流
  • 工作結點范圍：–40°C 至 +125°C
  • 工作環境范圍：–40°C 至 +105°C
  • 沖擊和振動測試符合 MIL-STD-883D 標準

參數

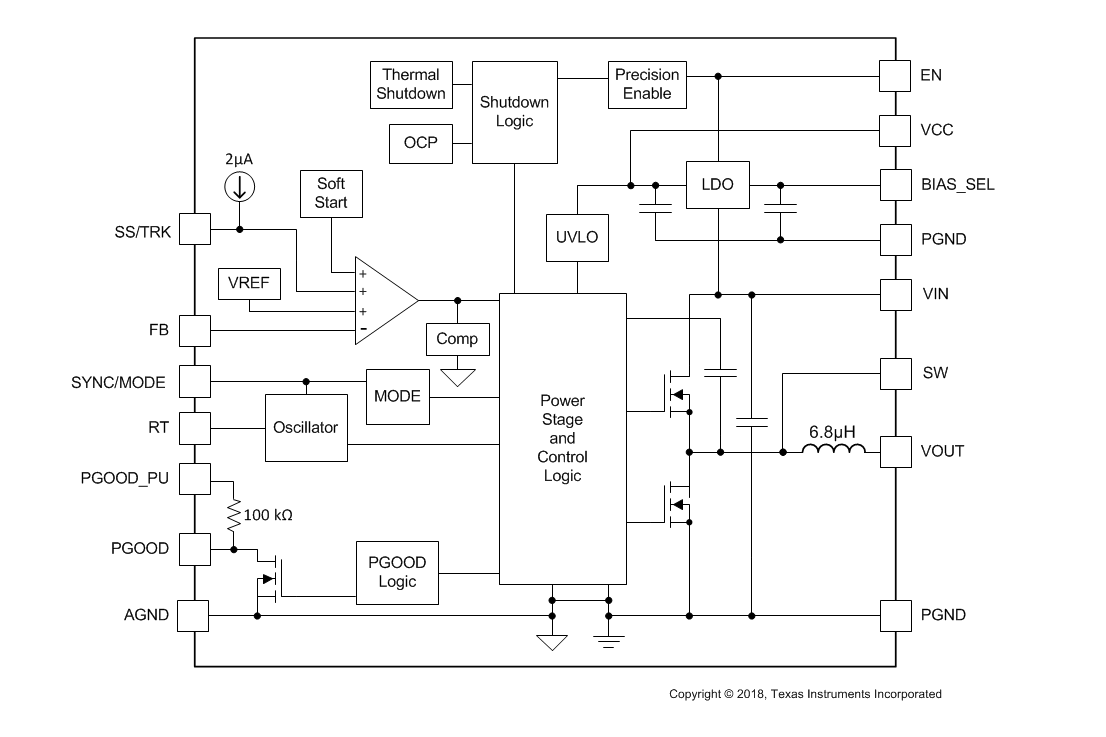

方框圖

1. 產品概述

• ?類型?：集成電源模塊，包含6A DC/DC轉換器、功率MOSFETs、屏蔽電感及被動元件。
• ?輸入電壓范圍?：3.5V 至 36V。
• ?輸出電壓范圍?：1V 至 20V。
• ?最大輸出電流?：6A。
• ?封裝?：16mm × 10mm × 4mm QFN封裝，41引腳。

2. 主要特性

• ?高效率?：典型效率可達91%（Auto模式下，VOUT=5V，IOUT=3A）。
• ?靈活性?：支持可調開關頻率（350kHz至2.2MHz）、同步外部時鐘、可選Auto或FPWM模式。
• ?保護功能?：包括過流保護（hiccup模式）、過溫保護、電源良好輸出。
• ?負輸出電壓配置?：可用于反相輸出應用。
• ?環境適應性?：支持在-40°C至125°C的結溫范圍內工作，最高可達50W輸出功率（85°C，無氣流）。

3. 應用領域

• ?工業、醫療和測試設備?
• ?通用寬VIN調節?
• ?反相輸出應用?

4. 功能描述

• ?輸出電壓調整?：通過連接至FB引腳的電阻分壓器設置。
• ?軟啟動與跟蹤?：可調軟啟動時間，支持輸出電壓跟蹤外部電壓斜坡。
• ?精密使能?：允許通過外部電阻分壓器調整系統欠壓鎖定（UVLO）。
• ?同步與模式選擇?：SYNC/MODE引腳支持外部時鐘同步及Auto/FPWM模式選擇。

5. 電氣特性

• ?輸入靜態電流?：在關斷模式下，VIN=12V時，典型值為0.8μA。
• ?反饋電壓?：典型值為1.006V。
• ?輸出電壓紋波?：在不同負載和輸出電壓下，紋波電壓小于80mV（20MHz帶寬）。
• ?效率?：在不同輸入電壓、輸出電壓和負載條件下，效率可達85%至95%。

6. 熱特性

• ?熱阻?：結到環境的熱阻為13.9°C/W。
• ?熱關斷?：結溫超過160°C時觸發，回差為25°C。

7. 設計指南

• ?電容選擇?：輸入端需至少20μF陶瓷電容，輸出端電容根據輸出電壓不同而變化。
• ?布局建議?：使用大面積銅層作為電源平面以減小傳導損耗和熱應力，輸入和輸出電容應靠近器件引腳放置。
• ?PCB面積與熱阻?：PCB銅層面積對器件的熱性能有顯著影響，應根據最大功耗和最大環境溫度計算所需PCB面積。
