INA826S 器件是一款低成本儀表放大器，此放大器提供極低功耗及關斷，并可在極寬的單電源或雙電源電壓范圍內工作。可通過單個外部電阻在 1 到 1000 范圍內設置增益。該器件在過熱條件下具有很好的穩定性，即使在 G > 1 時，也可實現只有 35ppm/°C（最大值）的低增益漂移。

數據手冊：*附件：INA826S 具有關斷功能的、200μA、36V、軌到軌輸出儀表放大器技術手冊.pdf

INA826S 經優化可在頻率高達 5kHz 時提供超過 100dB (G = 10) 的出色共模抑制比。G = 1 時，在從負電源直至 1V 正電源的整個輸入共模范圍內共模抑制比將超過 84dB。INA826S 采用軌到軌輸出，非常適合通過 3V 單電源和高達 ±18V 的雙電源供電的低電壓運行器件。

提供關斷引腳，可將電源電流降至 2μA 以下。附加電路可通過將輸入電流限制在 8mA 以下來防止輸入出現超出電源電壓的過壓情況（高達 ±40V）。

INA826S 可提供 10 引腳、3mm ×
3mm VSON 表面貼裝式封裝。INA826S 的額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 輸入共模范圍：包括 V–
? 共模抑制：
– 104dB（最小值，G = 10）
– 100dB（5kHz 下的最小值，G = 10）
? 電源抑制：（最小值，G = 1）
? 低失調電壓：150μV，最大值
? 增益漂移：1ppm/°C (G = 1)，35ppm/°C (G > 1)
? 噪聲：18nV/√Hz，G ≥ 100
? 帶寬：1MHz (G = 1)，60kHz (G = 100)
? 輸入保護電壓高達 ±40V
? 軌到軌輸出
? 電源電流：200μA
– 關斷電流：2μA
? 電源電壓范圍：
– 單電源：3V 至 36V
– 雙電源：±1.5V 至 ±18V
? 特定溫度范圍：
–40°C 至 +125°C
? 封裝：3mm × 3mm VSON

引腳功能和配置

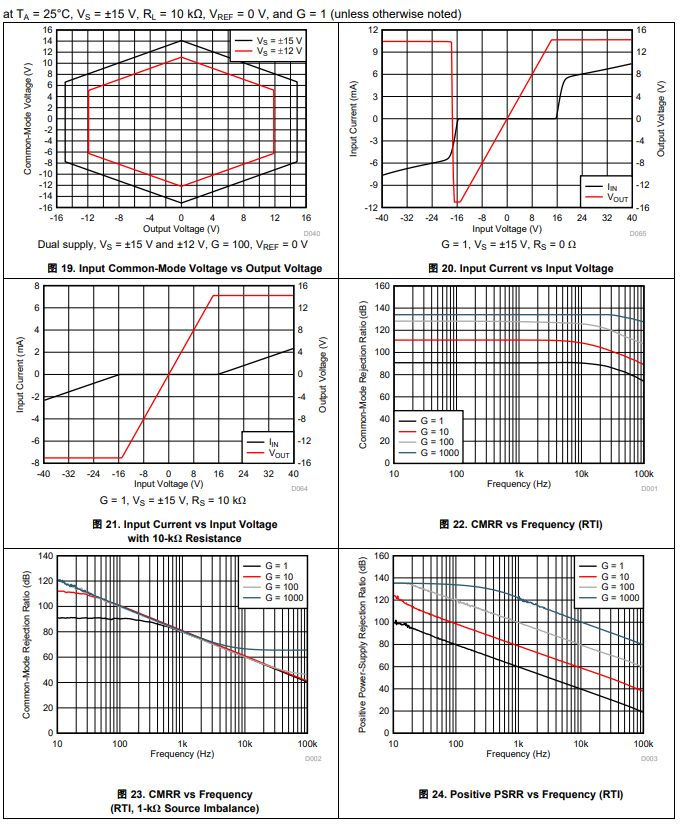

典型特性

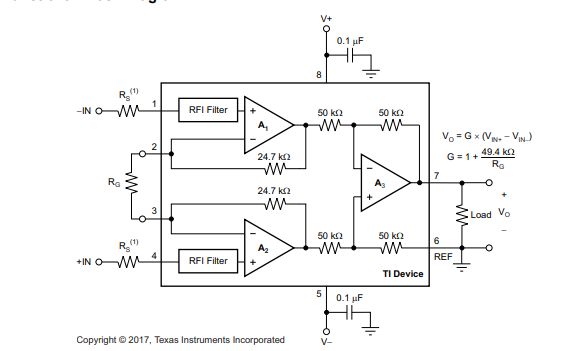

功能方框圖

應用
? 工業過程控制
? 斷路器
? 電池檢測儀
? 心電圖 (ECG) 放大器
? 電力自動化
? 醫療儀表
? 便攜式儀表
