說明

微芯科技（Microchip Technology Inc.）的MCP6006/6R/6U/7/9運算放大器采用單電源供電，電壓低至1.8V，同時具有低靜態電流（每個放大器最大70μA）。該運算放大器還具有低輸入失調電壓（最大±1.6mV）和軌到軌輸入與輸出特性。此外，MCP6006/6R/6U/7/9單位增益穩定，增益帶寬積為1MHz（典型值）。這些特性使其適用于電池供電和便攜式應用。

MCP6006/6R/6U/7/9增強了電磁干擾防護能力，可最大程度減少外部源產生的電磁干擾。這一特性使其非常適合電磁敏感型應用，如電源線路、無線電臺和移動通信。

該產品系列提供單封裝（MCP6006）、雙封裝（MCP6007）和四封裝（MCP6009）形式。所有器件均采用先進的CMOS工藝設計，規定的擴展溫度范圍為-40°C至+125°C。
數據表：*附件：MCP6006U具有EMI濾波功能的1MHz運算放大器技術手冊.pdf

封裝類型

• MCP6006：5引腳SC70、SOT-23
• MCP6006R：5引腳SOT-23
• MCP6006U：5引腳SC70、SOT-23

特性

• 低靜態電流 ：每個放大器最大70μA
• 低輸入失調電壓 ：最大±1.6mV
• 增強的電磁干擾防護 ：電磁干擾抑制比（EMIRR）在1.8GHz時為95dB
• 寬電源電壓范圍 ：1.8V至5.5V
• 大增益帶寬積 ：典型值1MHz
• 軌到軌輸入/輸出
• 單位增益穩定
• 無相位反轉
• 快速啟動時間 ：典型值6μs
• 小尺寸封裝
• 寬溫度范圍 ：-40°C至+125°C
• 符合AEC Q100標準，1級

應用

• 煙霧探測器，詳見產品識別系統
• 汽車領域
• 電池供電系統
• 傳感器調節
• 電池電流監測

應用信息

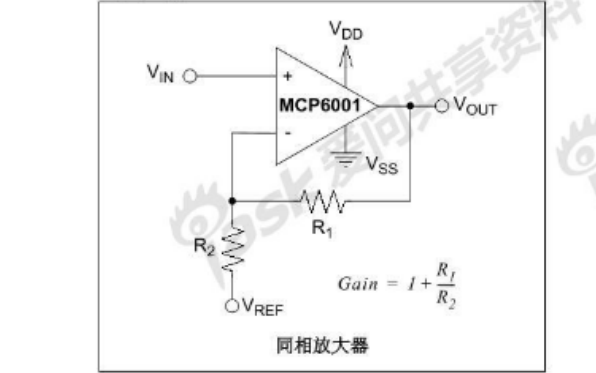

MCP6006/6R/6U/7/9運算放大器單位增益穩定，適用于多種通用目的應用。

軌到軌輸入

相位反轉

MCP6006/6R/6U/7/9運算放大器旨在防止相位反轉。當輸入引腳電壓超過電源電壓0.5V以上或低于電源電壓0.5V以下時，輸入過壓鉗位電路將防止相位反轉。

輸入電壓限制

為防止運算放大器損壞或出現異常工作情況，電路必須限制輸入引腳處的電壓（見第1.1節“絕對最大額定值”） 。

輸入引腳的靜電放電（ESD）保護結構如圖4 - 1所示。選擇這種結構是為了在許多（但并非所有）過壓情況下保護輸入晶體管，并盡量減少輸入偏置（大）電流。

輸入ESD二極管在輸入電壓試圖低于VSS一個二極管壓降時將其鉗位。它們還會在輸入電壓試圖高于VDD一個二極管壓降時將其鉗位。擊穿電壓足夠高，以允許正常工作。在正常情況下，輸入電流通常小于5mA。非?？焖俚腅SD事件，如果不符合規格要求，其持續時間將受到限制，以免造成損壞。

輸入電流限制

為防止運算放大器損壞或出現異常工作情況，電路必須限制輸入引腳處的電流（見第1.1節“絕對最大額定值”） 。

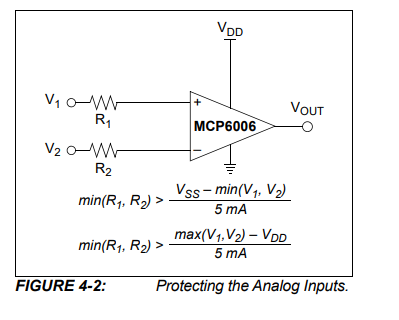

圖4 - 2展示了一種保護這些輸入的方法。電阻R1和R2限制了通過ESD二極管流入或流出輸入引腳至VDD或VSS的可能電流。

正常工作

MCP6006/6R/6U/7/9運算放大器的輸入級采用兩個差分輸入級并聯。其中一個在低共模輸入電壓（VCM）下工作，而另一個在高VCM下工作。采用這種拓?fù)浣Y(jié)構，該器件的工作電壓范圍可達VDD以上300mV和VSS以下300mV 。輸入失調電壓在VCM = VSS - 0.3V和VDD + 0.3V處測量，以確保在整個工作范圍內輸入級正常工作。

當VCM接近0V時（見圖2 - 3和2 - 4） ，輸入級之間會發生轉換。為了在使用非線性增益時獲得最佳的失真性能和增益線性度，請避免在此工作區域內操作。

軌到軌輸出

當RL = 10 kΩ連接到VDD/2且VDD = 5.5V時，MCP6006/6R/6U/7/9運算放大器的輸出電壓范圍典型值為0.006V和5.494V。更多信息請參考圖2 - 16和2 - 17。

啟動

MCP6006/6R/6U/7/9系列器件在VDD首次施加到器件上時（啟動時）能快速控制輸出。啟動測試期間會移除旁路電容，以盡量減少浪涌電流（見圖4 - 3） 。當運算放大器關閉時，輸出受到控制，VOUT為VL或1V。當運算放大器開啟時，輸出變?yōu)榈妥杩?，VOUT跟隨輸入正弦波；這一時間被用作啟動時間。

圖4 - 4展示了MCP6007和某競品類似運算放大器的輸出電壓，而圖4 - 5展示了浪涌電流情況。當首次向MCP6007施加電源時，輸出關閉（B點）并由負載驅動。6μs后，輸出開啟（C點） ，VOUT跟隨輸入正弦波。相比之下，競品的輸出在前4μs（A點）不受控制，且在5μs后開啟（E點）前輸出存在一些失真（D點）。

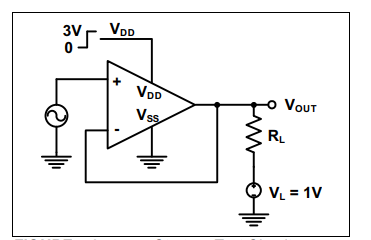

圖4 - 3：啟動測試電路

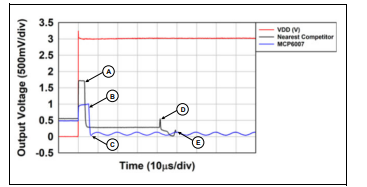

圖4 - 4：啟動時間電壓

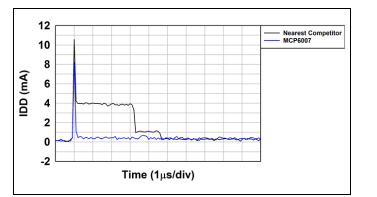

圖4 - 5：啟動期間的IDD
