TPSM86125x 是一款簡單易用、高效率、高功率密度的同步降壓模塊，輸入電壓范圍為 3V 至 17V，并支持高達 1A 的連續電流。

TPSM86125x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 95% 的占空比作。
*附件：采用 QFN 封裝的 TPSM86125x 3V 至 17V 輸入、1A、同步降壓模塊 數據表.pdf

TPSM861252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPSM861257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPSM861253 是具有 FCCM 模式的固定 3.3V 輸出電壓部件。該器件還在模塊內部集成了分壓電阻器和前饋電容器。TPSM86125x 集成了完整的保護功能，包括 OVP、OCP、UVLO、OTP 和 UVP（帶打嗝）。

該器件采用 QFN 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 寬輸入電壓范圍
  • 固定 3.3V 輸出，用于 TPSM861253
  • 0.6V 至 10V 輸出范圍，適用于TPSM861252
  • 0.6V 至 5.5V 輸出范圍，適用于 TPSM861257
  • 0.6V 參考電壓
  • ±1%，25°C 時精度為 0.6Vref
  • ±1.5%，在 –40°C 至 125°C 時實現 0.6Vref 精度
  • ±1%，3.3Vout 精度，0 至 65°C
  • 集成 55mΩ 和 24mΩ MOSFET
  • 100μA 低靜態電流，用于 TPSM861252
  • 1.4MHz 開關頻率
  • 最大 95% 的大占空比作
  • 1.2V 精密 EN 閾值電壓
  • 1.6ms 固定典型軟啟動時間
• 易于使用且設計尺寸小
  • TPSM861252 省電模式，輕負載時TPSM861253/7 FCCM 模式
  • 快速瞬態 D-CAP3? 控制模式
  • 通過集成電感器和自舉電容器輕松布局
  • 支持使用預偏置輸出電壓啟動
  • 漏極開路電源良好指示器
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 紫外線防護中的打嗝模式
  • 逐周期 OC 和 NOC 保護
  • –40°C 至 125°C 工作結溫
  • 3.3mm × 4mm × 2mm QFN 封裝

參數

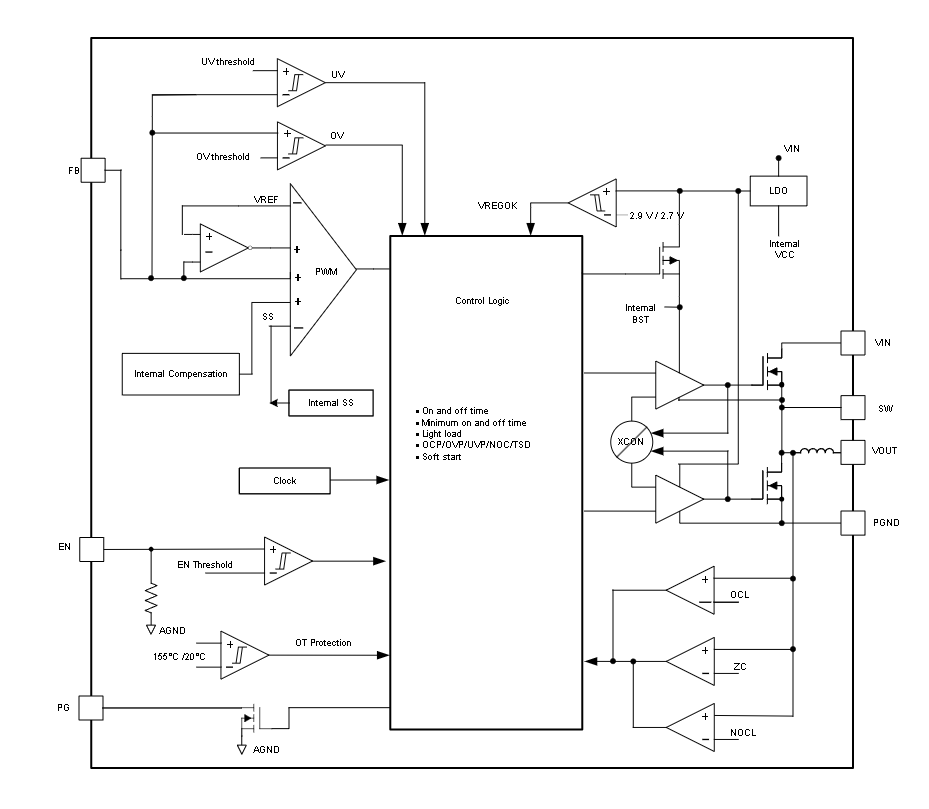

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：3V 至 17V
• ?輸出電壓范圍?：
  • TPSM861253：固定3.3V
  • TPSM861252：0.6V 至 10V
  • TPSM861257：0.6V 至 5.5V
• ?連續輸出電流?：1A
• ?控制模式?：D-CAP3?，提供快速瞬態響應
• ?工作模式?：
  • TPSM861252：Eco-mode，輕載高效
  • TPSM861253/7：FCCM模式，固定頻率，低輸出紋波

2. 保護功能

• ?非鎖定保護?：過壓（OV）、過熱（OT）、欠壓鎖定（UVLO）
• ?欠壓（UV）保護?：帶遲滯
• ?過流（OC）保護?：逐周期檢測
• ?過壓（OVP）保護?：輸出電壓超過110%-120%時觸發
• ?負過流（NOC）保護?（TPSM861253）

3. 其他特性

• ?集成組件?：55mΩ和24mΩ MOSFETs、電感器
• ?軟啟動時間?：固定1.6ms
• ?使能（EN）閾值電壓?：1.2V（精度±5%）
• ?開關頻率?：1.4MHz（可調整至2MHz以減小輸出電壓紋波）
• ?封裝?：3.3mm × 4mm × 2mm QFN
• ?工作溫度范圍?：-40°C 至 125°C

二、應用領域

• ?商戶網絡和服務器電源?
• ?AC/DC適配器/電源?
• ?工廠自動化與控制?
• ?測試與測量設備?

三、詳細特性

1. 控制與操作模式

• ?PWM操作?：結合D-CAP3?控制模式，實現偽固定頻率和低外部組件配置
• ?Eco-mode?：TPSM861252在輕載時保持高效率
• ?FCCM模式?：TPSM861253/7在輕載時維持固定開關頻率，降低輸出紋波

2. 軟啟動與預偏置啟動

• ?內部固定軟啟動時間?
• ?預偏置軟啟動?：支持預偏置輸出電壓啟動

3. 使能與欠壓鎖定

• ?EN引腳?：控制設備開關
• ? 內部欠壓鎖定（UVLO） ?：監測輸入電壓，低于閾值時關斷設備

4. 過流與過壓保護

• ? 過流保護（OCP） ?：通過監測低側MOSFET漏源電壓實現
• ? 過壓保護（OVP） ?：輸出電壓過高時觸發保護

5. 熱關斷與溫度監控

• ?熱關斷?：結溫超過155°C時關斷設備，具有約20°C的滯后量

6. 電源良好指示器

• ?PG引腳?：開漏輸出，指示輸出電壓狀態

四、應用與實施

1. 典型應用電路

• ?設計示例?：將12V輸入電壓轉換為3.3V輸出電壓，最大輸出電流1A
• ?組件選擇?：包括輸出電壓電阻、輸出濾波器、輸入電容器等

2. 布局指南

• ?PCB布局?：推薦使用寬銅跡線，輸入和輸出電容器靠近設備引腳，反饋電阻靠近FB引腳
• ?熱設計?：確保足夠的散熱面積，使用熱過孔連接裸露焊盤到PCB接地平面

五、封裝與訂購信息

• ?封裝類型?：QFN-FCMOD RDX，7引腳
• ?封裝尺寸?：4.00mm × 3.30mm
• ?訂購信息?：包括TPSM861252、TPSM861253、TPSM861257三種型號，均為ACTIVE狀態，支持RoHS和Green標準
