      HMC1110 GaAs MMIC X6有源倍頻器，71-86GHz技術手冊

      要長高 ? 2025-04-17 09:23 ? 次閱讀

      概述
      HMC1110是一款采用GaAs pHEMT技術制造而成的x6有源寬帶倍頻器芯片。 由+4 dBm信號驅動時，該倍頻器在71至86 GHz范圍內提供+13 dBm的典型輸出功率。 相對于輸出信號電平，5Fo和7Fo諧波隔離分別為+25 dBc和+40dBc。 HMC1110非常適合用于點對點和VSAT無線電應用的LO倍頻鏈，與使用分立式元件的傳統方法相比，通過集成輸入和輸出放大器減少了器件數量。 所有數據均由通過最短0.31 mm (12 mils)的兩條0.025mm (1 mil)線焊連接的芯片獲取。
      數據表：*附件：HMC1110 GaAs MMIC X6有源倍頻器，71-86GHz技術手冊.pdf

      應用

      特性

      • 高輸出功率： +13 dBm
      • 低輸入功率驅動： 0至+6 dBm
      • 5Fo諧波隔離： +25 dBc
      • 7Fo諧波隔離： +40 dBc
      • 裸片尺寸： 2.44 x 1.35 x 0.1 mm

      框圖

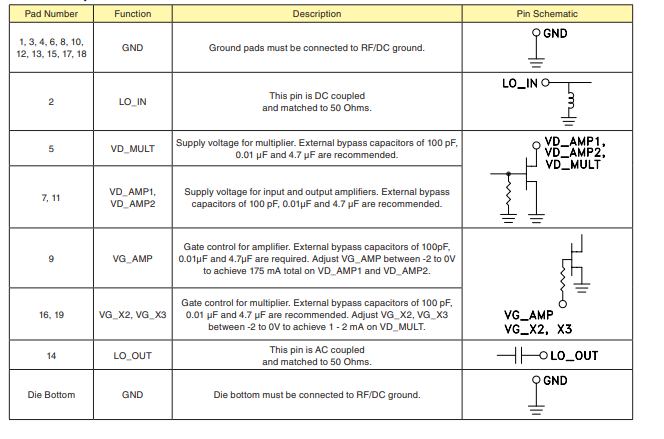

      焊盤描述

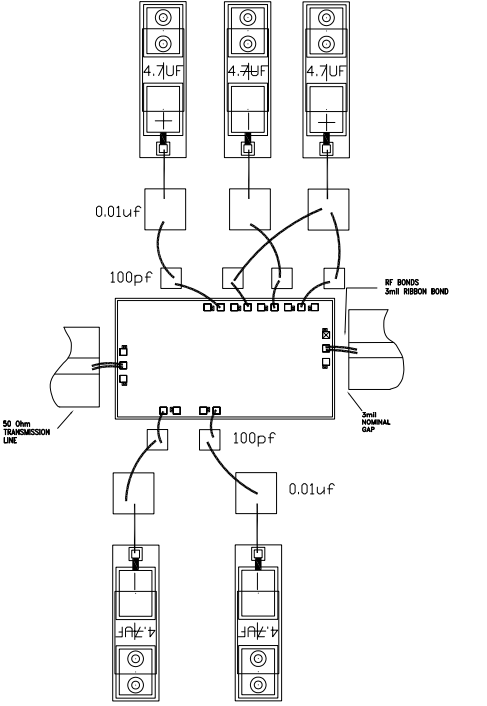

      裝配圖

      絕對最大額定值
