納祥科技2A單節電池充電芯片NX7016,可PIN TO PIN 英集芯IP2313

深圳市納祥科技有限公司 ? 2025-04-16 15:32 ? 次閱讀

2A同步降壓單節充電

納祥科技NX7016是一款兼具高集成度和高可靠性的5V輸入單節鋰電池同步降壓2A充電管理芯片。


NX7016 同步整流控制環路包含輸入電壓、輸入電流和輸出電流,采用涓流模式、恒流模式和恒壓模式的控制算法優化充電過程,電池充滿后芯片自動停止充電并轉燈提示,當電池電壓降低至回充電壓閾值后芯片再次啟動對電池充電。


NX7016 內置自適應充電環路以滿足不同型號及電流能力的適配器,它持續監測 VIN 端的輸入電壓,當該電壓降至 VIN TRACK(自適應充電電壓閾值)時,內部的反饋環路將減小充電電流以防止 VIN 端電壓持續降低,從而保護適配器不致因過載而損壞。

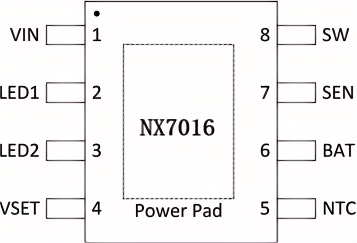

NX7016 采用 ESOP8 封裝,在性能上可PIN TO PIN 英集芯IP2313,功能覆蓋IU5918R、XP4302 。




NX7016主要特性



NX7016主要具備以下特性:


● 5V/2A 輸入同步開關降壓充電-恒流與恒壓階段效率高至 90%以上

● 涓流/恒流/恒壓充電

● 電池充電飽和電壓 4.2V

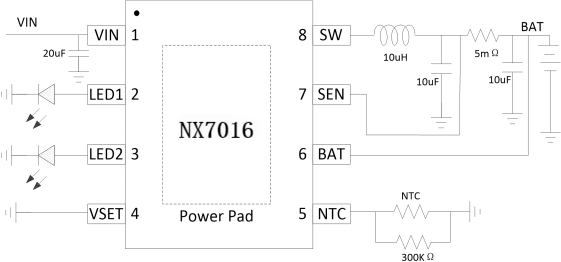

● 內置 2 個 MOSFET ,外接 10uH 電感

● 750KHz 固定開關頻率

● 內置防倒灌功能,無需外接二極管

LED 顯示充電狀態,支持雙色燈顯示

● 多重保護、高可靠性

● 休眠模式,自適應、自動再充電功能

● NTC 電池溫度檢測

● 恒流充電 12 小時超時保護





NX7016芯片亮點



NX7016是一款高性能的2A同步降壓單節充電IC,電路簡單,轉換效率高,能實現快速充電。


① 快速充電

NX7016的固定開關頻率750KHz,有助于減小電感和電容的尺寸,同時提高充電速度和效率,減少了不必要的能量損耗,延長續航時間和降低能耗。


②電路簡單

NX7016恒流與恒壓階段效率高至 90%以上,內置 2 個 MOSFET,減少了外部電路復雜性和所需的外部組件數量,使得整體電路更加簡潔,轉換效率高,易于使用。







NX7016應用領域



基于其高效能、低功耗、高集成度的特質,NX7016被廣泛應用于電動工具、小型便攜式設備中。
