TPSM8286xx 器件系列包括 4A 和 6A 降壓轉換器電源模塊，專為實現小設計尺寸和高效率而設計。這些電源模塊使用 TI 的 MagPack 技術集成同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。緊湊的設計非常適合通過標準表面貼裝設備進行自動組裝。即使使用較小的輸出電容器，也可以通過 DCS-Control 架構和出色的負載瞬態性能實現嚴格的輸出電壓精度。在中重負載下，轉換器以 PWM 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。I2C 接口提供了一種調整輸出電壓的有效方法，在轉換到新的設定點時設置 VOUT 斜坡速率或讀取熱警告或電流限制標志等狀態信息。集成的軟啟動減少了輸入電源所需的浪涌電流。過熱保護和打嗝短路保護提供了穩健可靠的設計。
*附件：tpsm82866c.pdf

特性

• 效率高達 96%
• 出色的熱性能
• 高達 3.4Mbps 的 I2C 兼容接口
• 1% 輸出電壓精度
• DCS-Control 拓撲結構可實現快速瞬態響應
• I2C 可編程：
  • 輸出電壓
    • 0.2 – 0.8375V，步長為 2.5mV
    • 0.4 – 1.675V，步長為 5mV
    • 0.8 – 3.35V，步長為 10mV
  • 強制 PWM 或省電模式
  • 輸出電壓放電
• I2C 器件狀態回讀：
  • 熱警告
  • 打嗝電流限制
  • Vin 低于 UVLO
• 電阻可選：
  • I2C 地址
  • 17 個啟動輸出電壓選項
• 專為滿足低 EMI 要求而設計
  • 無鍵合絲封裝
  • MagPack 技術屏蔽電感和 IC
  • 通過優化的引腳布局簡化布局
• 4μA 工作靜態電流
• –40°C 至 125°C 工作溫度范圍
• 2.3mm × 3.0mm × 1.95mm QFN 封裝
• 28mm2 設計尺寸
• 也可提供不帶 I2C 接口的型號：TPSM82866A

參數

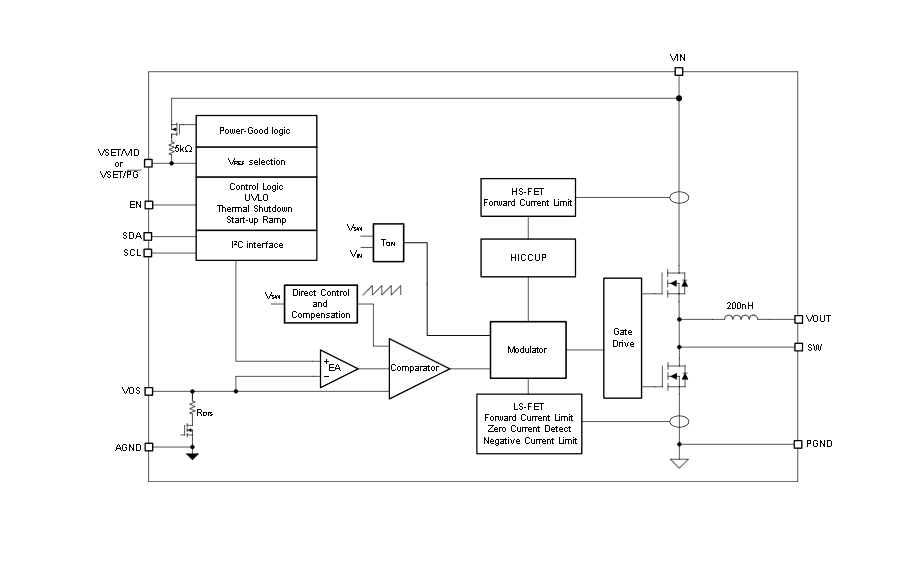

方框圖

1. 產品概述

• ?產品名稱?：TPSM82866C
• ?類型?：同步降壓電源模塊
• ?主要特點?：
  • 輸入電壓范圍：2.4V至5.5V
  • 輸出電流：6A
  • 集成電感
  • I2C接口，支持最高3.4Mbps通信速率
  • 輸出電壓準確度：1%
  • 高效率：最高可達96%
  • 優秀的熱性能
  • 低EMI設計
  • 小型化28mm2封裝

2. 應用領域

• FPGA、CPU、ASIC的核心供電
• 光學模塊
• 工廠自動化與控制
• 航空航天與國防

3. 電氣特性

• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電壓范圍?：0.2V至3.35V（可編程）
• ?開關頻率?：2.4MHz
• ?效率?：最高可達96%
• ?輸出電壓準確度?：1%
• ?靜態電流?：4μA（操作靜態電流）

4. 保護功能

• ?輸入欠壓鎖定?（UVLO）
• ?過熱保護?
• ?短路保護?（Hiccup模式）
• ?輸出過壓保護?
• ?輸出欠壓保護?

5. 控制與監測

• ?I2C接口?：支持輸出電壓編程、讀取設備狀態（如熱警告、電流限制、輸入欠壓）
• ?軟啟動?：避免啟動時的電流沖擊
• ?電源良好指示?（PG）：輸出穩定時指示低電平
• ?輸出電壓放電?：禁用時自動放電輸出電容

6. 封裝與尺寸

• ?封裝類型?：QFN-FCMOD，2.3mm × 3.0mm × 1.95mm

7. 熱特性

• ?熱阻?：
  • 結到環境熱阻（RθJA）：66.4°C/W（JEDEC 51-7標準板）
  • 結到外殼熱阻（RθJC）：31.8°C/W

8. 應用與實現

• ?典型應用電路?：提供了詳細的典型應用電路圖
• ?布局指南?：建議了輸入/輸出電容、電感等關鍵元件的布局和連接方式
• ?電源推薦?：輸入電源應能提供足夠的電流，避免快速下降沿

9. 文檔與支持

• ?相關文檔?：包括應用報告、設計資源、Web工具等
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助和設計支持
