隨著用戶側新能源光伏、儲能系統的裝機增加，部分地區要求做防逆流要求。針對分布式光伏政策提倡就地消納，不允許并網，對于新上的分布式光伏需要設置防逆流管理，那我們應當在哪里監視呢？

分布式光伏發電系統的并網點，是指分布式光伏發電系統與電網的連接點，而該電網可能是公共電網，也可能是用戶電網。

相信有不少朋友弄混光伏并網點，下面我們用一張圖給大家講解清楚

如圖所示，虛框為用戶電網，該用戶電網通過公共連接點C與電網相連。在用戶電網內部，有兩個分布式光伏發電系統，分別通過A點和B點與用戶電網相連，A點和B點均為并網點，但不是公共連接點。在D點有分布式光伏發電系統直接與公共電網相連，D點是并網點，也是公共連接點。

因此分布式光伏的防逆流應當監視公共連接點處的上網功率。

新能源防逆流的場景主要包括光伏防逆流、儲能防逆流、光儲防逆流，針對上述場景主要包括逆流速斷方案和柔性調節方案。場景與方案配置如下：

光伏、儲能防逆流方案一

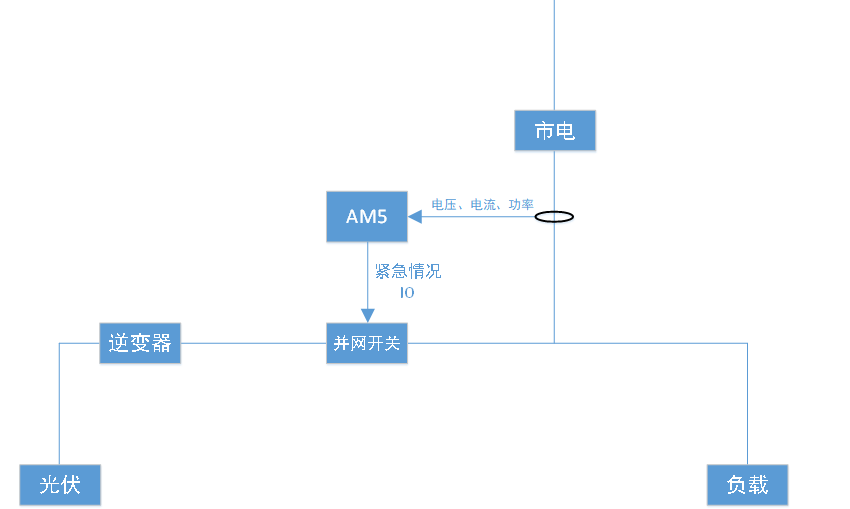

（1）光伏防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致部分光伏棄光。

配置清單：防逆流保護裝置 AM5SE-IS 1臺

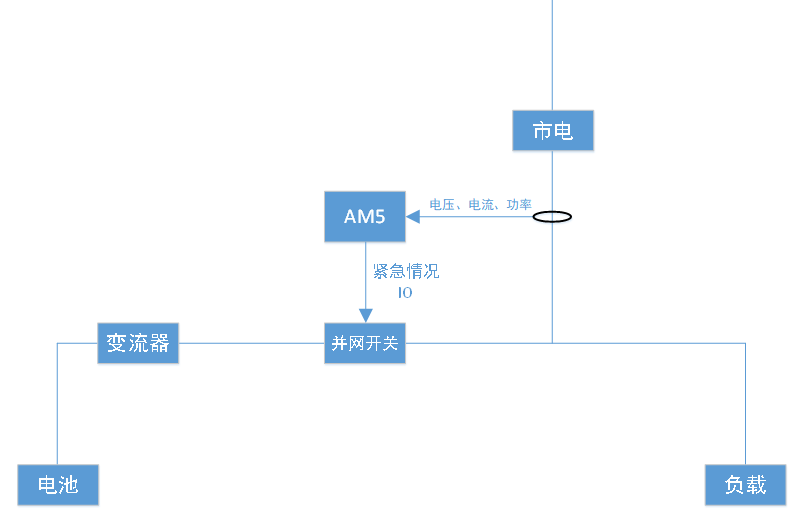

（2）儲能防逆流速斷方案

通過在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電情況。通過信號反饋實現對并網點斷路器的切斷動作。一旦發生孤島、逆流情況，就及時切斷并網點斷路器，實現防孤島、防逆流目的。

優勢：成本較小，改造簡單；

劣勢：導致負荷對市電，特別是高峰電量的需求，使得用戶用電成本增加。

配置清單：防逆流保護裝置AM5SE-IS 1臺

光伏、儲能防逆流方案二

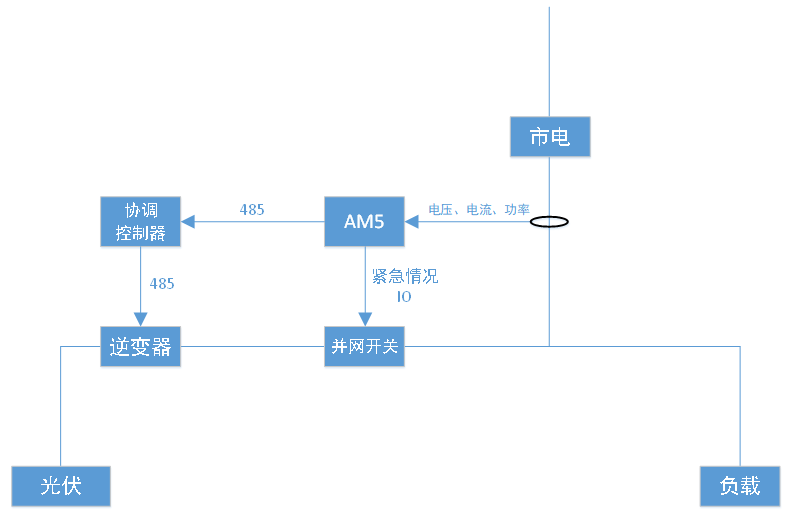

（1）光伏防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置（針對多并網點的，可以采用主從多防逆流裝置），實時監測光伏上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對逆變器的輸出功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制逆變器輸出，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用光伏

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

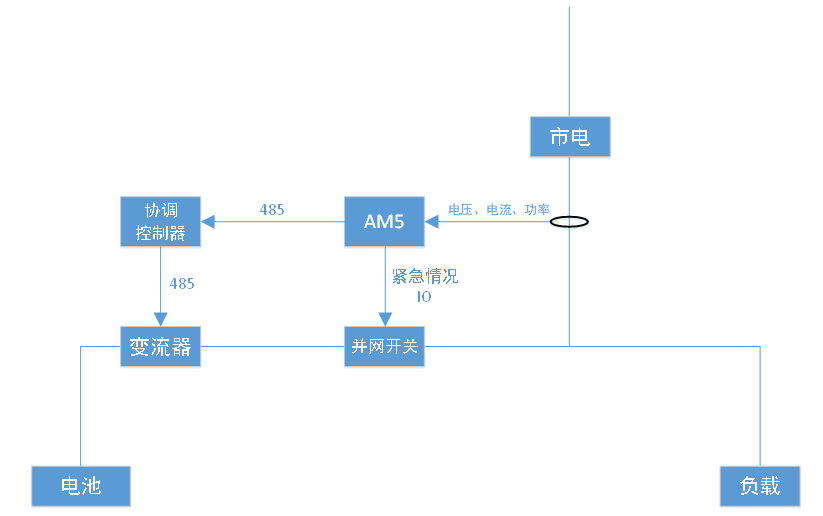

（2）儲能防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器。通過對逆流數據的邏輯計算對變流器的放電功率進行調整，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：安裝方便、能夠柔性防逆流 ，可以盡可能利用儲能電來滿足負荷需求

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

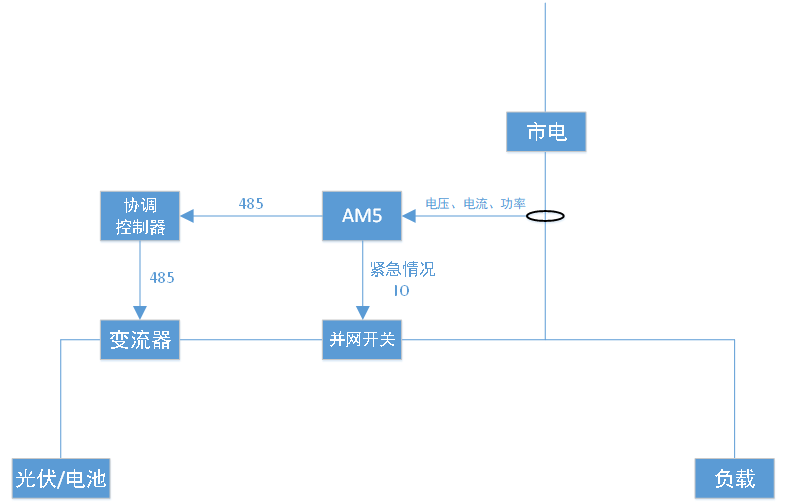

（3）光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給協調控制器。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止協調控制器宕機、負載突變或者通訊中斷，協調控制器未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：不能直接修改參數，配置不方便。

配置清單：防逆流保護裝置AM5SE-IS 1臺；協調控制器ACCU-100 1臺

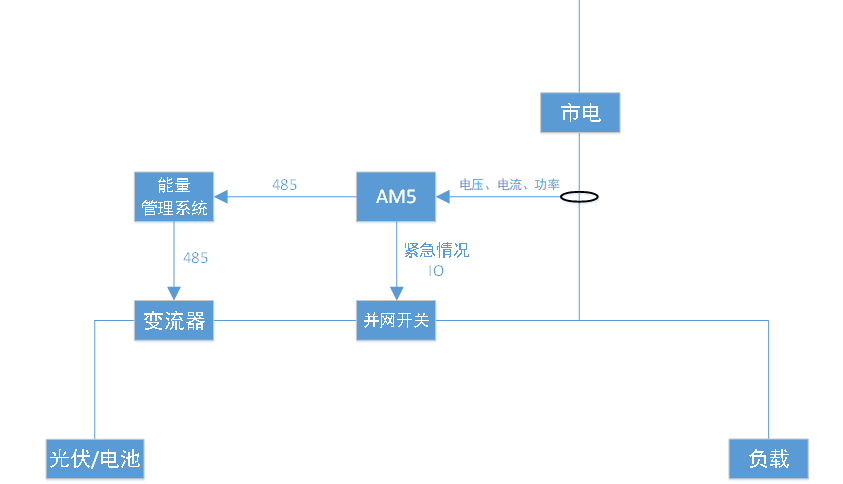

光儲防逆流柔性調節方案

通過在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統的上網情況，將監測信號上傳給能量管理系統。通過對逆流數據、儲能SOC的狀態、變流器的狀態進行邏輯分析。首先通過降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流情況。

同時，為防止能量管理系統器宕機、負載突變或者通訊中斷，能量管理系統未及時調節控制變流器放電，可通過防逆流裝置的保護動作進行并網柜斷路器的斷開，來實現防逆流目的。

優勢：優先保障光伏就地化消納，提升光伏、儲能的利用價值

劣勢：系統配置較高。

配置清單：防逆流保護裝置 AM5SE-IS ；微電網能量管理系統Acrel-2000MG

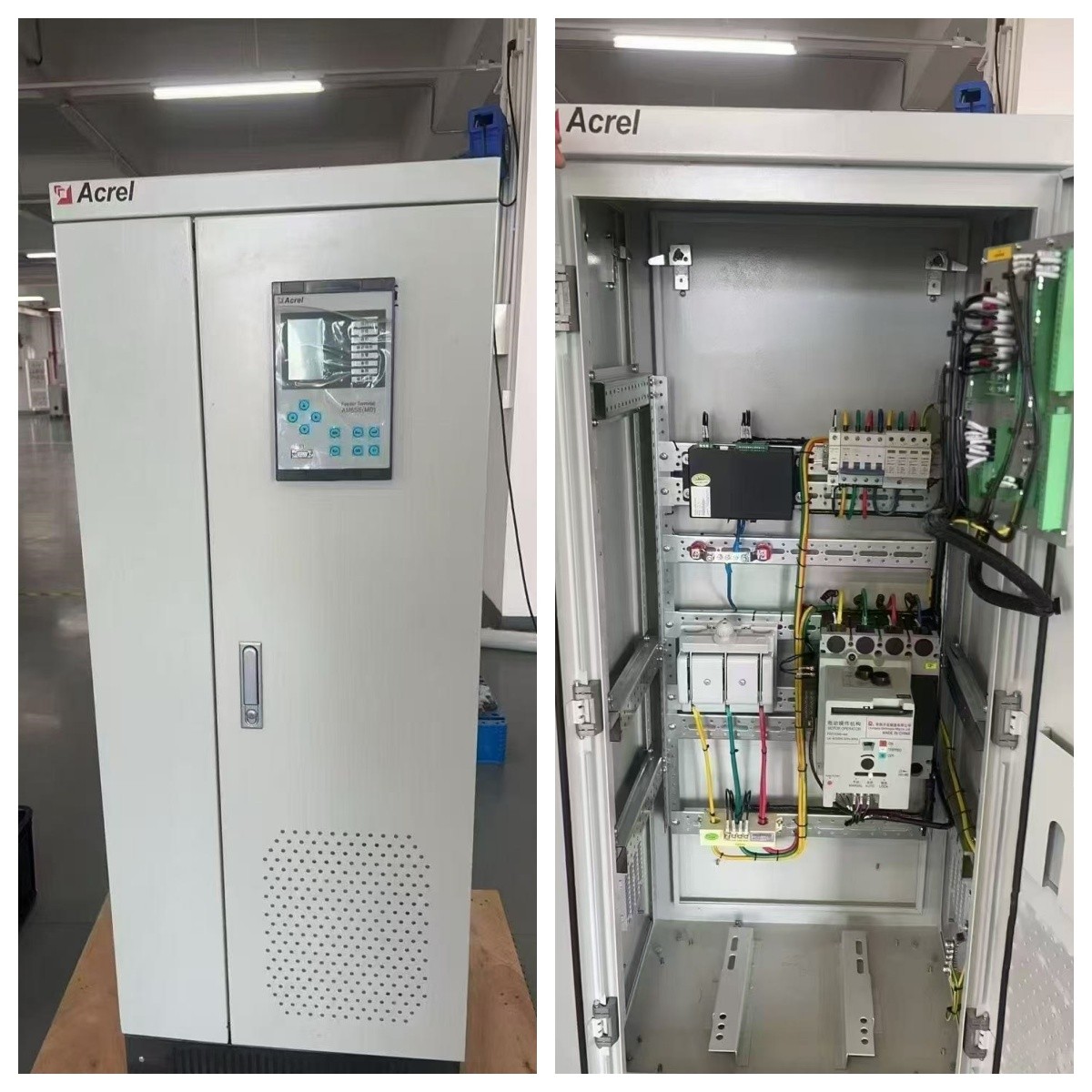

現場安裝圖片

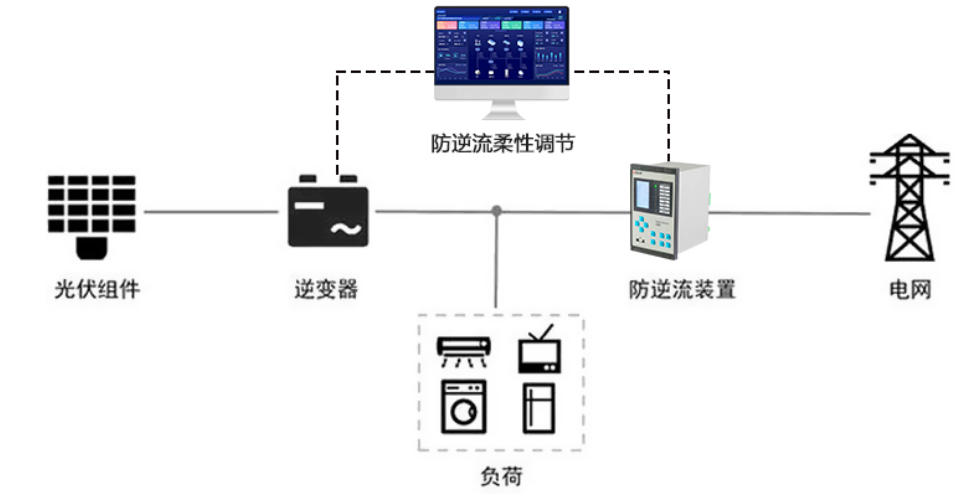

安科瑞分布式光伏監控系統結合防逆流保護裝置AM5SE-IS，可實時監測市電下網電量，軟件內設置防逆流控制策略，滿足站點防逆流并網要求，防逆流保護裝置內設置逆功率保護功能做雙重保障。
