概述
ADN2813可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從12.3 Mb/s到1.25 Gb/s的連續數據速率。 它可自動鎖定至所有數據速率，而無需外部參考時鐘或編程。 該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。 所有規格均相對于-40℃至+85°C環境溫度而言，除非另有說明。

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號丟失(LOS)檢測電路會予以提示。 LOS檢測電路具有遲滯特性，可防止輸出震顫。

ADN2813采用緊湊型5 mm × 5 mm、32引腳芯片級封裝。
數據表：*附件：ADN2813連續速率12.3Mb s至1.25Gb s時鐘和數據恢復IC，集成限幅放大器技術手冊.pdf

應用

• SONET OC-1/3/12和所有相關FEC速率
• 光纖通道、GbE、高清電視等
• WDM應答器
• 再生器/中繼器
• 測試設備
• 寬帶交叉連接和路由器

特性

• 串行數據輸入：12.3 Mb/s至1.25 Gb/s
• 超過SONET抖動傳遞/產生/容差要求
• 量化器靈敏度：6 mV（典型值）
• 可調限幅電平：±100 mV
• 取得專利的時鐘恢復架構
• 信號丟失(LOS)檢測范圍：3 mV至15 mV
• 獨立限幅電平調整和LOS檢測器
• 無需參考時鐘
• 失鎖指示器
• 通過I^2^C ^?^ 接口訪問可選特性
• 單電源供電：3.3 V
• 低功耗：350 mW（典型值）

框圖

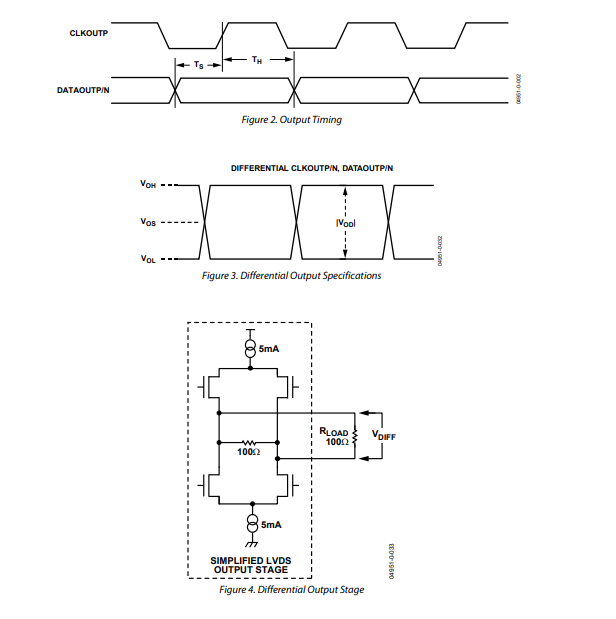

時序特征

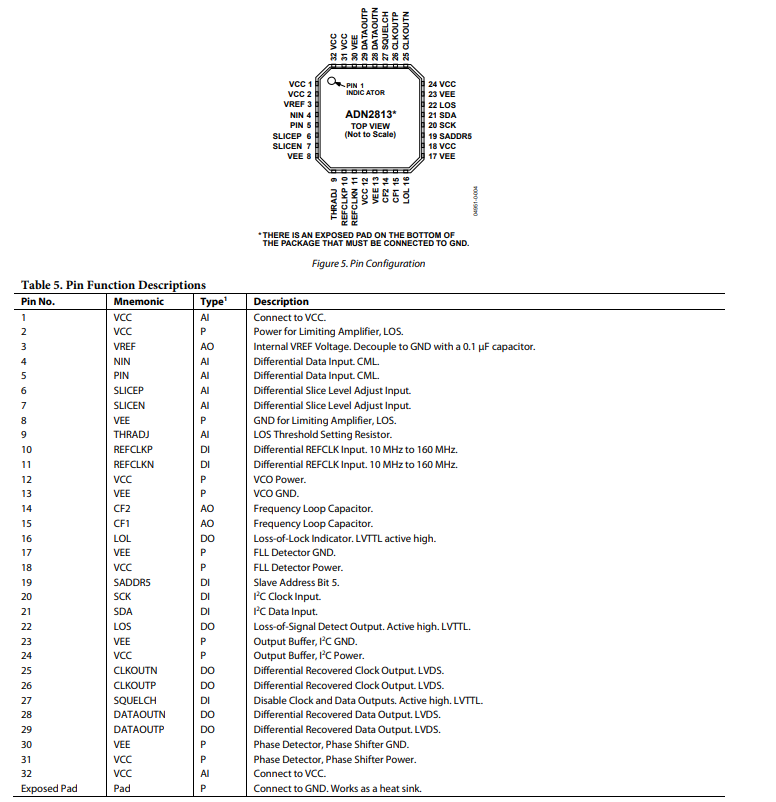

引腳配置描述

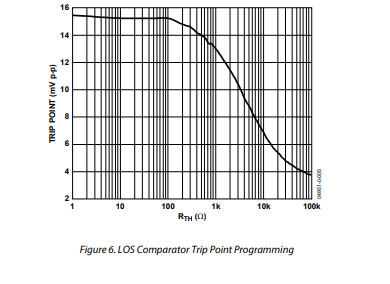

典型性能特征

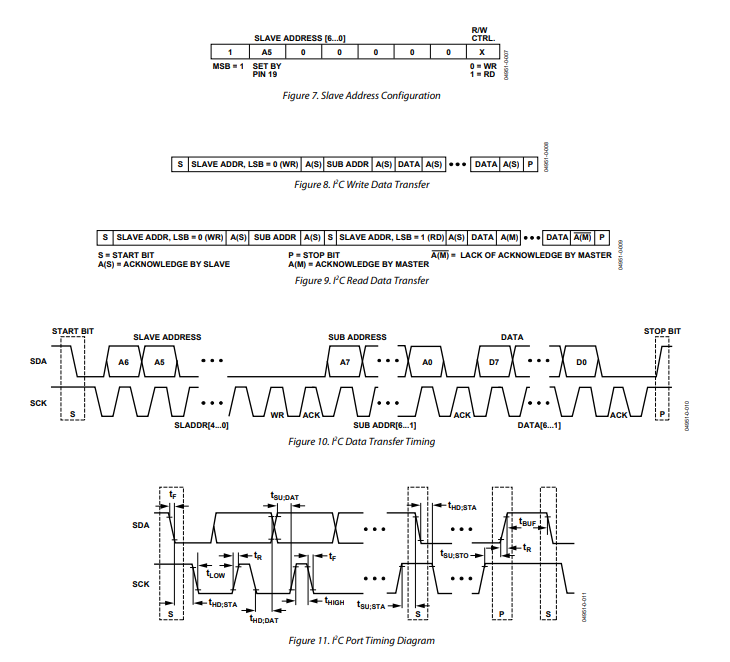

I2C接口時序和內部寄存器描述

術語

輸入靈敏度與輸入過驅動

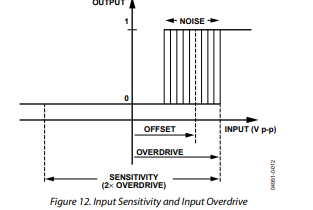

量化器的靈敏度和過驅動指標涉及失調電壓、增益和噪聲。邏輯電平與模擬電壓輸入之間的關系如圖 12 所示。對于足夠大的正輸入電壓，輸出始終為邏輯 1；對于足夠大的負輸入電壓，輸出始終為邏輯 0。然而，輸出邏輯 1 和輸出邏輯 0 之間的轉換并非在精確的輸入電壓電平處發生，而是在一定的電壓范圍內發生。在此范圍內的輸入電壓下，輸出可能為邏輯 1 或 0，否則即使輸入無效，邏輯狀態也保持不變。此范圍的寬度由量化器的輸入電壓噪聲決定。輸入失調電壓是指量化器輸入失調電壓區域的中心值。輸入過驅動是指在 1×10?1? 的置信水平下保證正確邏輯電平所需的信號幅度。

單端與差分

通常采用交流耦合來驅動量化器的輸入。這些輸入內部連接到大約 2.5 V 的共模電位。驅動 ADN2813 單端輸入并在圖 13 所示點用示波器探頭觀察量化器輸入時，會顯示一個二進制信號，其平均值等于共模電位，瞬時值在平均值上下波動。測量該信號的峰 - 峰值幅度并將其最小值稱為量化器靈敏度很方便。參考圖 13，由于需要同時考慮正失調和負失調，靈敏度是過驅動值的兩倍。ADN2813 量化器通常具有 3.3 mV 峰 - 峰值靈敏度。

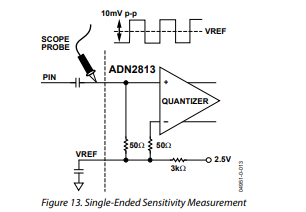

單端靈敏度測量

用示波器探頭觀察量化器輸入時，驅動 ADN2813 差分輸入似乎能提高靈敏度。使用單端探頭會產生 5 mV 峰 - 峰值信號，該信號似乎僅驅動 ADN2813 量化器的一半。然而，單端探頭測量的只是信號的一半，因為量化器的另一個輸入信號是所觀察信號的互補信號，所以真實的量化器輸入信號是該值的兩倍。

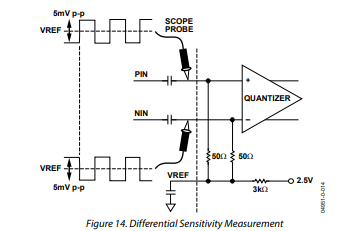

差分靈敏度測量

信號丟失（LOS）響應時間

LOS 響應時間是指在 22 號引腳（LOS 輸出）上去除輸入信號與出現 LOS 信號之間的延遲。當輸入為直流耦合時，ADN2813 的 LOS 斷言時間典型值為 500 納秒，解除斷言時間典型值為 400 納秒。實際上，量化器輸入處交流耦合產生的時間常數以及 50 Ω 片上輸入終端會決定 LOS 響應。
