本文介紹了SAW（聲表面波）和BAW（體聲波）的區別

SAW（聲表面波）和BAW（體聲波）是兩種常用于射頻濾波器中的技術，它們在頻率響應、損耗、適用頻段等方面存在顯著的差異。

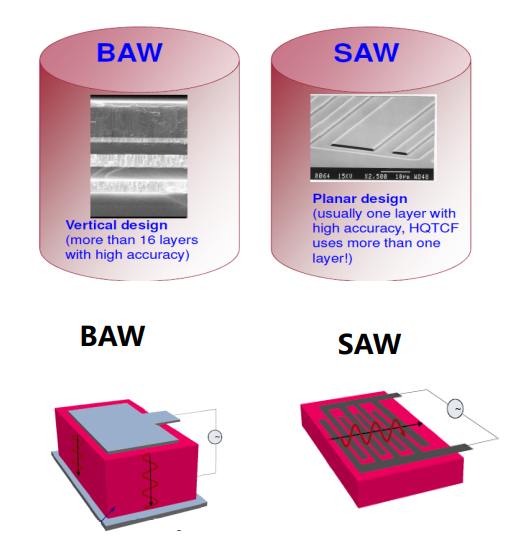

工作原理的不同

SAW（聲表面波）：SAW濾波器利用表面波的傳播特性工作，信號在晶片表面傳播，經過電-聲轉換后進行濾波。其核心是將電信號轉換為聲波信號，再將聲波信號轉換回電信號。這種技術的主要特點是采用的是表面波，因此適用于較低頻率的信號。

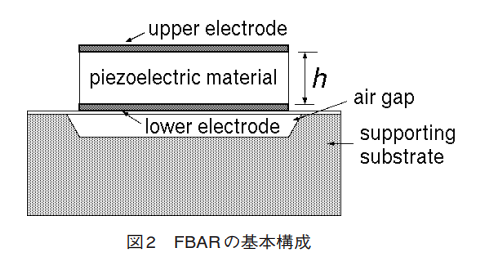

BAW（體聲波）：BAW濾波器則依賴于體波（聲波在晶體內部傳播）的特性。與SAW不同，BAW技術的聲波傳播是通過晶體的整個體積，而非僅限于表面。這種技術允許其在更高頻率范圍內工作，通常用于高頻信號的處理。FBAR屬于BAW濾波器中的一種。

頻率范圍和損耗

SAW濾波器：通常用于中低頻范圍，一般適用于幾百MHz到2.5GHz的頻段，廣泛應用于移動通信和消費電子中。由于其工作原理的限制，SAW濾波器的損耗較大，尤其在高頻段時性能下降明顯。 BAW濾波器：能夠支持更高的頻段，通常用于2GHz到幾十GHz的頻率范圍，因此更適合高頻應用。BAW的優勢在于損耗較低，頻率響應更廣，能夠處理更高頻的信號，特別是在5G通信中尤為重要。

應用范圍

SAW濾波器：由于其低頻特性，SAW濾波器在4G時代廣泛應用，通常一個手機可能需要多個SAW濾波器。它們在手機、GPS設備等低頻射頻應用中非常常見。 BAW濾波器：BAW濾波器更適合5G時代對高頻的需求，常用于高頻通信設備、基站和高頻移動設備中。隨著5G技術的普及，BAW的應用也越來越廣泛。

技術發展和市場

SAW技術：目前主要由日本廠商主導，尤其在中低頻率的數據處理上具有優勢。市場應用廣泛，尤其是低成本產品。 BAW技術：由美國廠商主導，尤其在高頻數據處理上具有顯著優勢，技術難度大，成本較高，但應用價值也相對較高。隨著5G技術的發展，BAW濾波器的市場需求和價值正在快速增長。

制造材料和成本

SAW濾波器：通常使用鉭酸鋰、鈮酸鋰等壓電材料，制造工藝相對成熟，成本較低。 BAW濾波器：常使用氮化鋁等壓電材料，其制造難度和成本較高，適合于要求較高的射頻應用。

總結。SAW和BAW的主要區別在于工作原理、頻率范圍、損耗以及應用領域。SAW適用于中低頻應用，具有較低的成本和較廣的市場應用，而BAW則更適合高頻應用，尤其是在5G時代，憑借低損耗、高頻響應的特性，BAW將發揮越來越重要的作用。
