概述
AD9517-0^1^提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成PLL和VCO。片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。
數據表：*附件：AD9517-0 12路輸出時鐘發生器，集成2.8GHz VCO技術手冊.pdf

AD9517-0具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其他相位噪聲和抖動要求嚴苛的應用。

AD9517-0具有四路LVPECL輸出（分為兩對）和四路LVDS輸出（分為兩對）。可以將每路LVDS輸出重新配置為兩路CMOS輸出。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。

對于需要額外輸出的應用，可使用AD9520和AD9522，二者具有晶振基準電壓輸入、零延遲或用于啟動時自動配置的EEPROM。此外，AD9516和AD9518特性與AD9517相似，但輸出組合不同。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9517-0提供48引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源(VCP)與5V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。

AD9517-0的額定工作溫度范圍為–40°C至+85°C工業溫度范圍。

應用

• 低抖動、低相位噪聲時鐘分配
• 10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表

特性

• 低相位噪聲鎖相環(PLL)
  片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz
• 可選外部VCO/VCXO，最高達2.4 GHz
• 1路差分或2路單端參考輸入
• 參考監控功能
• 自動恢復和手動參考
  切換/保持模式
• 2對1.6 GHz LVPECL輸出
  每對輸出共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 fs均方根值
  通道間偏斜成對輸出小于10 ps
• 支持最高250 MHz的LVPECL、LVDS或CMOS基準
• 可編程PFD路徑延遲
• 可選數字或模擬鎖定檢測
• 2對800 MHz LVDS時鐘輸出
  每對輸出共用兩個1至32級聯分頻器和粗調相位延遲
  加性輸出抖動：275 fs均方根值
  可以精調每路LVDS輸出的延遲(Δt)
• 可以將每路LVDS輸出重新配置為兩路250MHz CMOS輸出
• 上電時所有輸出自動同步
• 提供手動輸出同步
• 欲了解更多特性，請參考數據手冊

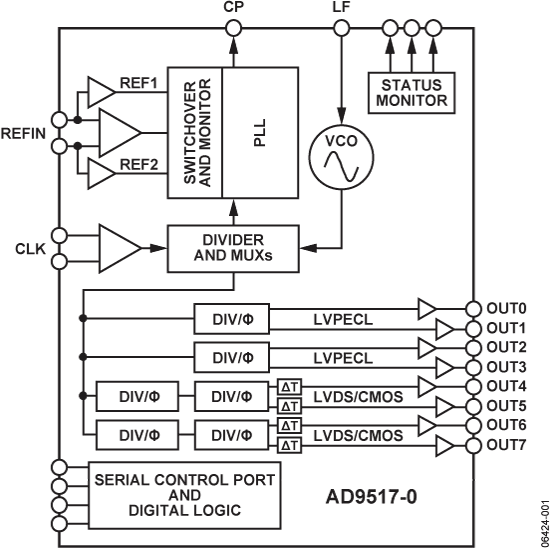

框圖

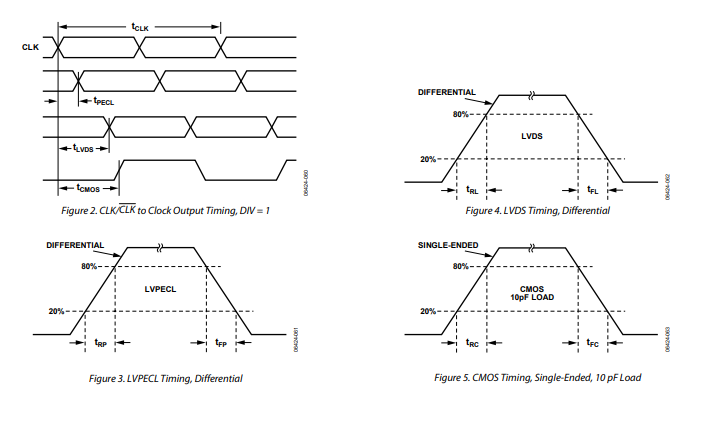

時序圖

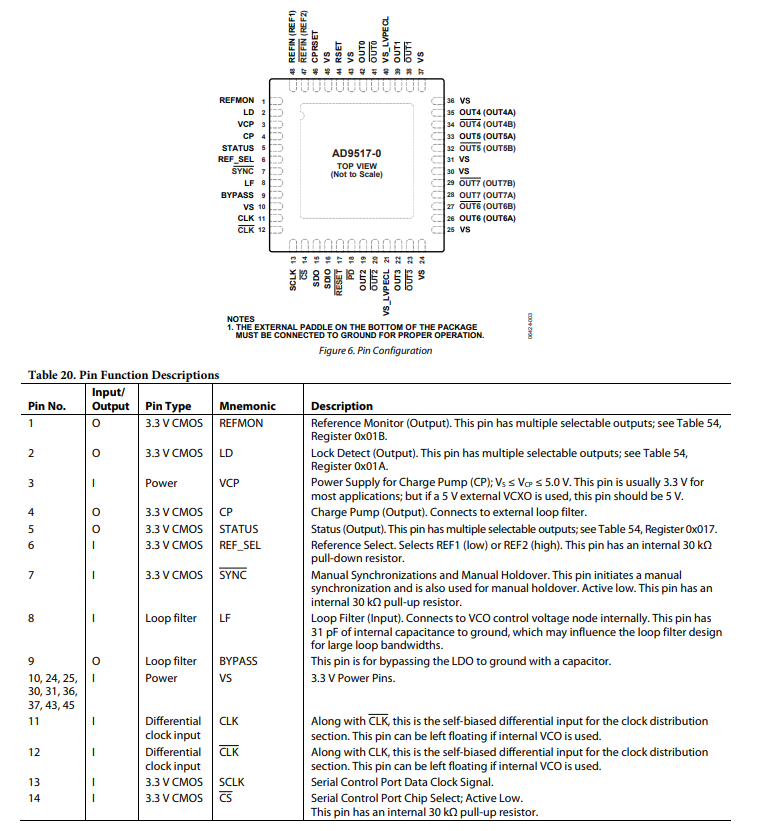

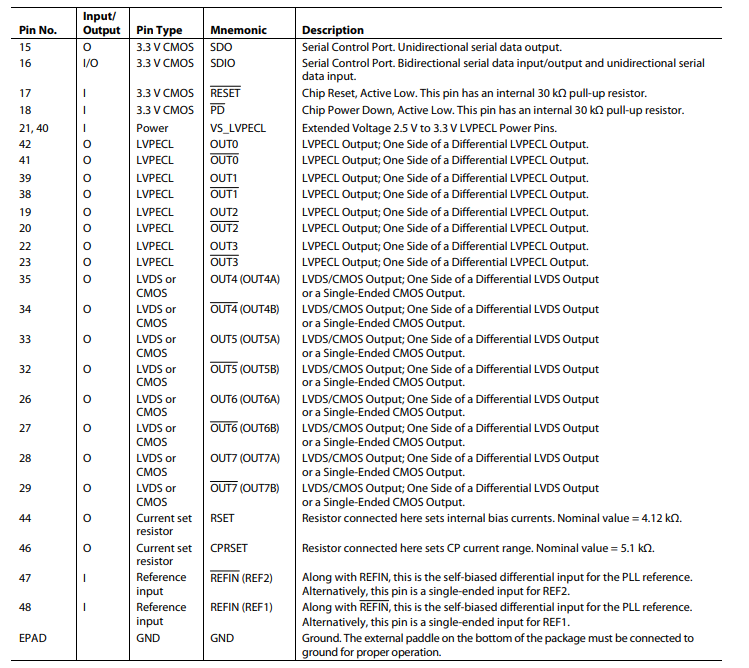

引腳配置描述

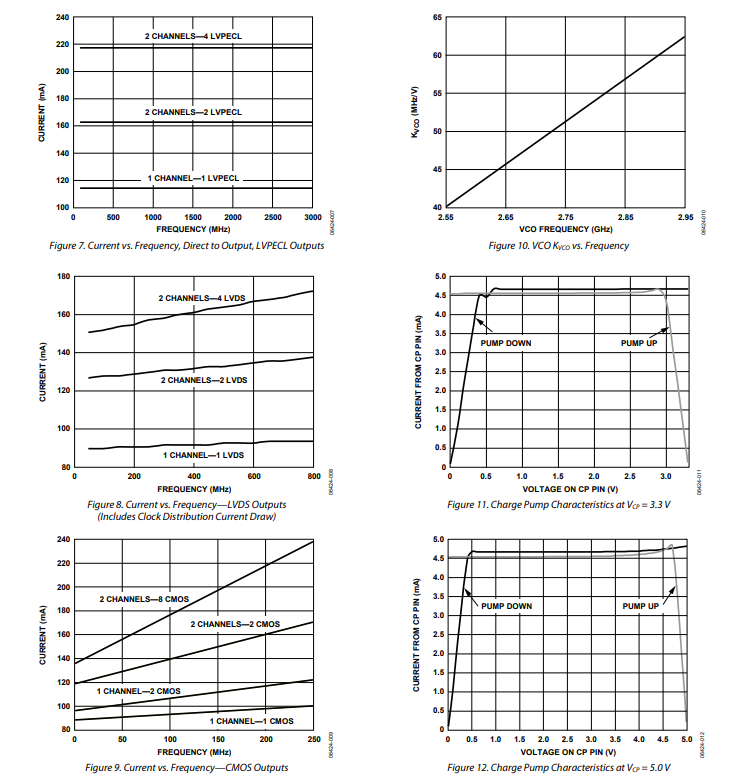

典型性能特征

數字鎖檢測（DLD）

通過DLD功能選擇合適的輸出引腳，可使能DLD功能。DLD功能可通過LD、STATUS和REMON引腳使用。DLD電路在PLL鎖定時，監測每個引腳上的電壓上升沿時間差。當輸入頻率低于指定值（鎖定閾值）時，會指示鎖定狀態。鎖定狀態的超出通過超出指定值（解鎖閾值）來指示。需注意，解鎖閾值比鎖定閾值更寬泛，這允許在不觸發監測電路的情況下出現相位誤差超出鎖定窗口的情況。

鎖檢測窗口定時取決于以下三個設置：數字鎖檢測窗口（寄存器0x0184）、反沖延遲（通過設置位Register0x0170設置，見表2）和鎖檢測計數器（寄存器0x0185）。檢測到鎖定時，會持續產生一個與鎖檢測窗口時間差成比例的脈沖，直到時間差大于解鎖閾值。DLD電路持續指示鎖定狀態，直到時間差大于解鎖閾值。鎖定前的PFD頻率必須大于解鎖閾值。鎖定所需的連續PFD周期數可通過寄存器0x0185編程設置。

模擬鎖檢測（ALD）

AD9517提供一種ALD功能，可選擇用于LD引腳。ALD有以下兩種版本：

• N - 通道開漏鎖檢測 ：此信號需要一個上拉電阻至正電源電壓Vcc。輸出正常為高電平，鎖存在時輸出低電平，通過最小占空比周期指示。
• P - 通道開漏鎖檢測 ：此信號需要一個下拉電阻至GND。輸出正常為低電平，鎖存在時輸出高電平，通過高電平占空比周期指示。

模擬鎖檢測功能需要一個R - C濾波器，以提供指示鎖定/解鎖的邏輯電平。

電流源數字鎖檢測（DLD）

在PLL鎖定序列期間，DLD信號正常會在最終穩定前切換一定次數。當PLL完全鎖定時，在某些應用中可能希望禁用DLD功能。可通過將PLL置于睡眠鎖定狀態來實現此功能，僅使用輸入電流源鎖檢測功能

此功能在將LD引腳控制寄存器（Register 0x01A5）的輸出設置為0時啟用。

電流源鎖檢測功能在VDD為110 μA時，可防止接地電流檢測。當DLD為低電平時，指示檢測到接地電流。

如果在LD引腳連接一個電容器，它會以確定的速率充電，該速率在DLD為低電平時被禁用，但在DLD為高電平時幾乎瞬間放電。

監測電容器的電壓（即LD引腳的電壓），只有在DLD拉高且鎖檢測未顫動時，才有可能獲得邏輯高電平。

通過選擇合適尺寸的電容器，可以延遲鎖檢測指示，直到PLL穩定鎖定且鎖檢測不再顫動。

電容器上的電壓可通過連接到LD引腳的外部比較器進行檢測。不過，還有一個內部LD引腳比較器，可通過REMON引腳控制（寄存器0x0180）或STATUS引腳控制（寄存器0x0172），以實現高電平信號。它也可通過SYNCREF引腳控制（寄存器0x0181）。內部LD引腳比較器的觸發點和滯后情況列于表16中。

外部VCO/時鐘輸入（CLK/CLK）

CLK是一個差分時鐘輸入，可用于驅動AD9517時鐘分配部分。此輸入可接受高達2.4 GHz的頻率。引腳內部經過直流偏置，輸入信號應通過交流耦合。

CLK/CLK輸入可用作僅分配功能的VCO（PLL關閉），或作為外部VCO/時鐘的反饋輸入，用于將外部VCO與PLL的輸出頻率對齊。
