磁致伸縮位移傳感器的雙層電子屏蔽是一種用于增強傳感器抗干擾能力的技術措施，以下是其相關介紹：

原理

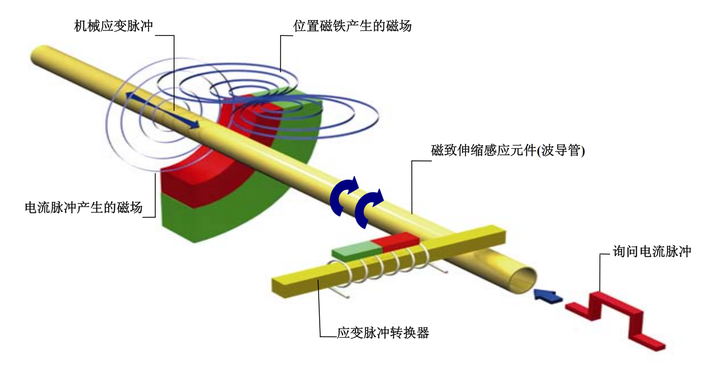

磁致伸縮位移傳感器原理

磁致伸縮位移傳感器是利用磁致伸縮效應來測量位移的裝置。在測量過程中，傳感器會產生電信號，而外界的電磁干擾可能會影響這些信號的準確性和穩定性。雙層電子屏蔽就是通過在傳感器的關鍵部位設置兩層屏蔽層，來阻擋外界電磁波的干擾。

內層屏蔽層通常采用高導磁率的材料，如坡莫合金等，它可以有效地吸收和衰減低頻磁場干擾。外層屏蔽層則一般采用導電性良好的材料，如銅或鋁等，主要用于反射和屏蔽高頻電場干擾。

作用

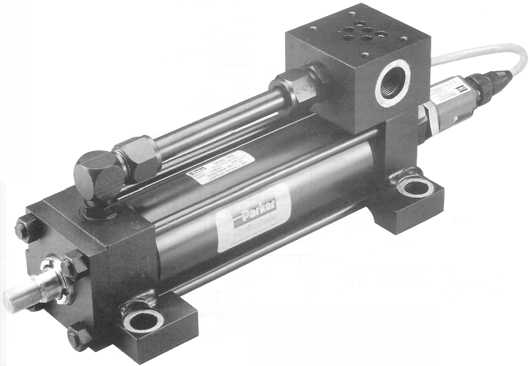

雙層屏蔽磁致伸縮位移傳感器油缸應用

提高測量精度：能有效抑制外界電磁干擾對傳感器內部信號傳輸?shù)挠绊懀_保測量信號的準確性，從而提高位移測量的精度。

增強穩定性：減少信號的波動和噪聲，使傳感器在不同的電磁環境下都能穩定工作，降低了因干擾導致的測量誤差和數據跳動。

擴大應用范圍：讓傳感器能夠在電磁環境較為復雜的場合中正常使用，如工業自動化生產線、電力設備附近、航空航天等領域，拓寬了傳感器的應用場景。

結構設計要點

磁致伸縮位移傳感器雙層電子屏蔽

-內部屏蔽層與外部屏蔽層完全絕緣，互相沒有干擾。

- 內部信號屏蔽層接信號地。

- 外部屏蔽層接電源地和機器地。

屏蔽層材料選擇：根據傳感器的工作環境和頻率范圍，合理選擇內層和外層屏蔽層的材料。對于低頻干擾嚴重的環境，內層屏蔽層的導磁率要足夠高；對于高頻干擾較多的場合，外層屏蔽層的導電性要良好。

屏蔽層厚度：屏蔽層的厚度會影響屏蔽效果。一般來說，厚度增加，屏蔽效果會增強，但同時也會增加成本和傳感器的體積。需要根據實際需求進行優化設計，在保證屏蔽效果的前提下，盡量減小厚度。

接地處理：雙層屏蔽層需要正確接地，以形成完整的電磁屏蔽回路。通常將外層屏蔽層接地，以防止外部電場干擾；內層屏蔽層可以根據具體情況選擇單點接地或不接地，避免形成接地環路，引入新的干擾。

屏蔽層的完整性：屏蔽層應盡量覆蓋傳感器的敏感部位和信號傳輸線路，避免出現縫隙或漏洞，以免電磁波從這些地方進入傳感器內部，影響屏蔽效果。
