一、項目概況

1 用戶需求

該監獄內各監區產線上用電設備及操作人員數量眾多，任何設備的供電線 路或用電設備出現絕緣故障問題，都有可能導致漏電和操作人員觸電事故。另外，生產的服裝屬于可燃物品，因電氣線路問題造成的電火花，也容易點燃服裝，造成更大的電氣火災事故。因此需要對各產線的供電系統進行智能化改造，防止供電系統因漏電等原因造成人員觸電和電氣火災事故。

2 勘測情況

該監獄共有 16 個監區，每個監區的配電系統及配電箱分布都相同。因此僅對其中一個典型監區進行了現場勘測。 該監區內總共有 6 個配電箱，其中 5 個配電箱為生產區域供電，1 個配電箱為辦公室供電。具體分配如下：

（1）前序配電箱主要為 1~4 組產線前半序用電設備供電，用電設備包含電腦型縫紉機（功率 750W/臺）、高頭機（功率 370W/臺）、打結機（功率 750W/ 臺）、切帶機（功率 200W/臺），打包機（功率 750W/臺）等。

（2）前半序總配電箱主要為前半序除產線外其它用電設備供電，包含照明、風扇、壓縮機等。

(3)后半序配電箱主要為產線后半序生產設備供電，設備類型同半前序。

（4）后半序總配電箱主要為后半除產線外其它用電設備供電，包含照明、應急燈等。

(5）五組總配電箱主要為 5 組產線設備供電，另外還包含排風機、冷風機等設備供電。

( 6）辦公室配電箱為辦公室用戶設備供電，用電設備包含照明、打印機、電腦 、功放和干擾器等。

二、方案設計

2.1 方案說明

結合客戶的實際需求，本著科學客觀、節約務實的精神，對現場的負荷有針對性的提供安全用電解決方案，提升用電的安全性和可靠性，實現由人防向智防的轉變。

方案詳情如下：

(1）對于產線用電設備，通過智能安全配電裝置輸出的安全電供電，實現電不起火和電不傷的人功能。通過安裝電氣防火限流式保護器，防止線路短路引發的電氣火災事故。

(2）對于總配電箱的總進線，安裝智慧在線監測裝置來監測線路的基本電參數、漏電流和線纜溫度，來進行過負載、過欠壓，漏電和超溫監測，并對用電數量進行測量。

(3）對于各配電箱的照明回路，通過安裝故障電弧探測器來監測線路中可能存在的故障電弧，防止因故障電弧引發的電氣火災。

(4）所有產品通過有線方式組網，將數據上傳服務器，除了在電力值班室監測外，各監測區配電一臺監測器，用于監控監區各設備的運行狀態?？紤]到智能安全配電裝置容量匹配問題，該項目需在原有線路上進行部分調整，在配電箱內將原來控制多條產線的斷路器，平均分配到兩路斷路器來控制。

2.2 方案設計

( 1）每監區前半序總配電箱

該配電箱主要為非生產設備供電用配電箱，其中包含了五組照明、廁所用電、電扇、熱水器、壓縮機等。

配電箱內增設 1 臺智慧安全在線監測裝置，配 1 只剩余電流互感器和 3 個溫度傳感器，用于監測總進線的電壓、電流、功能、電能等數據，以及漏電和線纜節點溫度。增設 1 臺多回路故障電弧探測器，配 5 只故障電弧傳感器，用于監測照明回路的故障電弧。

安裝位置：產品和傳感器均安裝于該配電箱內，考慮箱內空間，漏電互感器在滿足功能要求的提前下，盡可能選用小尺寸產品。

(2）每監區前半序配電箱

該配電箱總進線為三相供電，后端主要用電設備是產線的生產設備，考慮到用電的安全，增設了 2 臺 30kVA 智能安全配電裝置，通過裝置輸出的安全電給用電設備供電，保障用電安全。

安裝位置：建議于該配電箱附近落地安裝，配電箱內重新分配產線控制，

1、2 組前序由一組斷路器來控制，3、4 組前序由一組斷路器來控制。斷路器的前端分別接至由智能安全配電裝置的輸出。

(3）每監區后半序總配電箱

該配電箱用電設備與前序總配電箱類似，不同的是該配電箱包含了 10 組照明回路，因此需配套的 10 只故障電弧探測器。所有增設產品均安裝在配電箱內。

(4）每監區后半序配電箱

內前半序配電箱類似，也選用 2 臺 30kVA 的智能安全配電裝置，安裝時將配電箱斷路器控制回路進行適當調整。

(5）每監區 5 組總配電箱

5 組總配電箱主要為 5 組生產線的設備供電，考慮用電安全，增設 1 臺30kVA 的智能安全配電裝置，落地安裝在該配電箱附近。

( 6）每監區辦公室配電箱

該配電箱主要是為每個監區辦公室內用電設備供電，其中包含 1 路照明。 配電箱內增設 1 臺智慧安全在線監測裝置，配 1 只剩余電流互感器和 3 個溫度傳感器，用于監測總進線的電壓、電流、功能、電能等數據，以及漏電和線纜節點溫度。增設 1 臺單回路故障電弧探測器，用于監測照明回路的故障電弧。更多資料請聯系安科瑞陳芳芳136/119655/14

2.3 方案拓撲圖

三、產品參數及功能

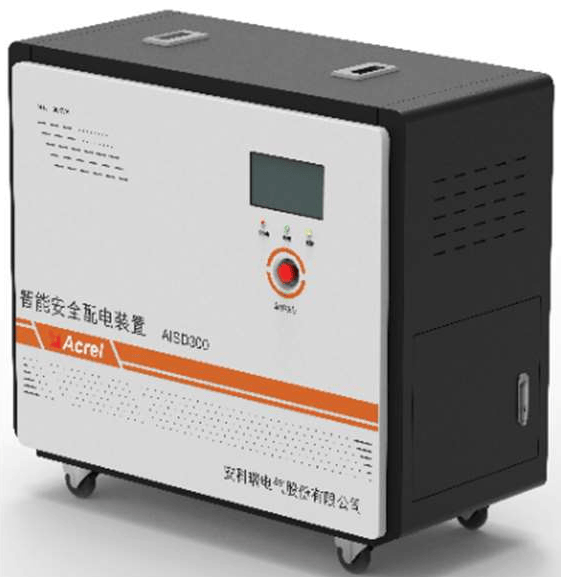

3.1 智能安全配電裝置

智能安全配電裝置主要針對低壓配電側人員觸電安全事故、線路老化、接地故障、漏電引起電氣火災等等常見安全隱患而設計，具有電不起火、電不斷電、電不漏電、電不傷人、監測報警、市電切換、浪涌保護和用電數據遠程監控等功能。

功能特點：

? 采用一體化整機設計，專門的用戶接線及操作窗口，簡化用戶使用。? 提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電源，不影響用電設備繼續運行。

? 提高供電安全性。裝置輸出側負載線路發生單相接地故障時，接地點不會產生火花，防止電氣火災事故發生。

? 保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護，不會造成觸電事故。

? 監測報警功能。后端輸出線路發生過載、過欠壓、絕緣，以及裝置內部超溫故障時，裝置發出聲光報警信號。

? 電參量測量與顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示。

? 事件記錄。裝置可存儲 20 條事件記錄，可供用戶查詢。

? 遠程監控。裝置配有 1 路 RS485 通訊，采用標準 Modbus-RTU 協議。也可選配無線通訊功能。通過有線組網或無線方式能將數據發送到云平臺，用戶可以使用瀏覽器、手機 APP 或微信眾號對裝置的遠程監測和控制。

? 具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

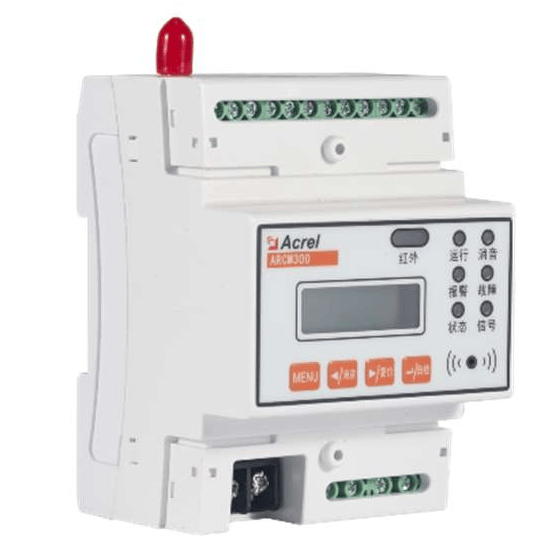

3.2 智慧用電在線監測裝置

智慧用電在線監控裝置是針對 0.4kV 以下的 TT、TN 系統設計的智能電力裝置，具有單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及RS485 通訊或 GPRS 無線通訊功能，它對引起電氣火災等涉電事故的主要因素（剩余電流、溫度、電流等）進行實時在線監測和統計分析，并通過無線方式把數據上傳到云平臺，實時發現電氣線路和用電設備存在的安全隱患。若發生報警，會發送到用戶的電腦和手機，使用戶第一時間掌握異常情況，及時排查隱患，避免電氣火災的發生。
