概述
AD9522-3提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環（PLL）和電壓控制振蕩器（VCO）。片內VCO的調諧頻率范圍為1.72 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
數據表：*附件：AD9522-3 12路LVDS 24路CMOS輸出時鐘發生器，集成2 GHz VCO技術手冊.pdf

AD9522串行接口支持SPI和I2C?端口。封裝內EEPROM可以通過串行接口進行編程，存儲用于上電和芯片復位的用戶定義寄存器設置。

AD9522具有12路LVDS輸出（分為四組）。任一路800 MHz LVDS輸出均可重新配置為兩路250 MHz CMOS輸出。

每組輸出均具有一個分頻器，其分頻比（從1至32）和相位（粗調延遲）均可以設置。

AD9522提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。外部VCO的工作電壓最高可達5.5 V。

AD9522的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

AD9520-3是AD9522-3的等效產品，采用LVPECL/CMOS驅動器而非LVDS/CMOS驅動器。

^1^AD9522在本數據手冊中泛指AD9522系列的所有器件。但是，使用AD9522-3時，它僅指AD9522系列的該特定器件。

應用

• 低抖動、低相位噪聲時鐘分配
• SONET、10Ge、10G FC和其它10 Gbps協議的時鐘產生和轉換
• 前向糾錯（G.710）
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備（ATE）和高性能儀器儀表
• 寬帶基礎設施

特性

• 低相位噪聲、鎖相環（PLL）
• 片內VCO的調諧頻率范圍為1.72 GHz至2.25 GHz
• 支持最高2.4 GHz的外部3.3 V/5 V VCO/VCXO
• 1路差分或2路單端基準輸入
• 支持最高250 MHz的CMOS、LVPECL或LVDS基準
• 基準輸入接受16.62 MHz至33.3 MHz晶振
• 可選基準時鐘倍頻器
• 欲了解更多信息，請參考數據手冊

框圖

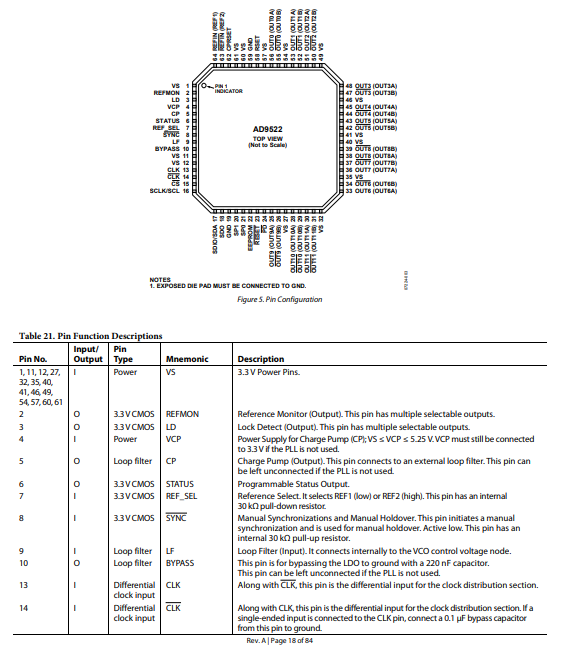

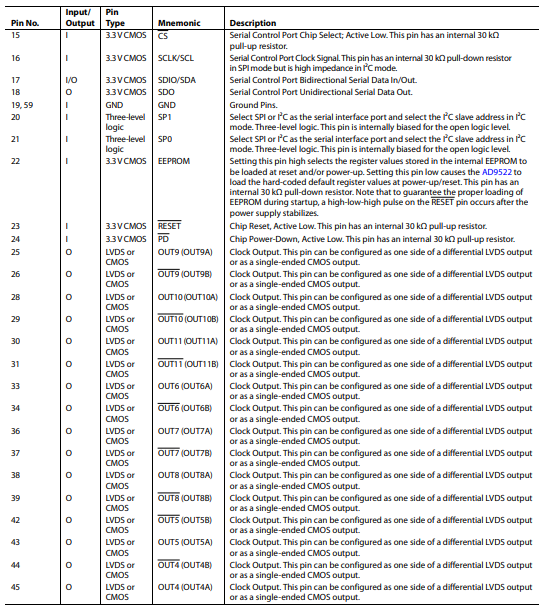

引腳配置描述

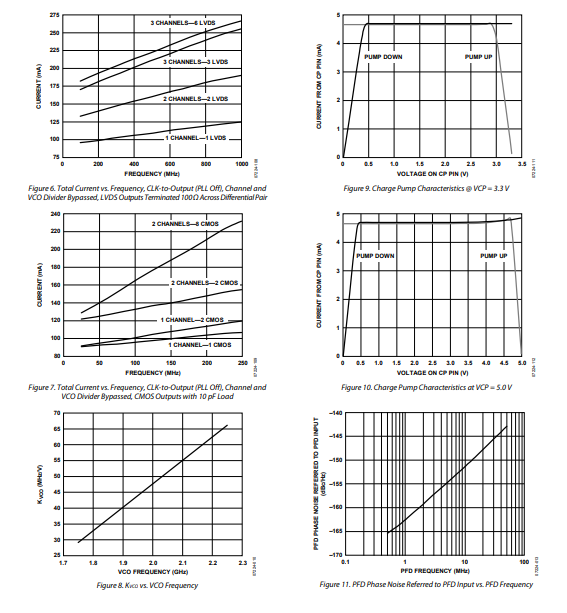

典型性能特征

工作原理

工作配置

AD9522可以通過多種方式進行配置。這些配置必須通過加載控制寄存器來設置（見表49至表60）。每個部分或功能必須通過設置相應寄存器中的適當位進行單獨編程。配置完成后，用戶可以將這些值存儲在片上EEPROM中，以便器件在下次上電時無需用戶干預即可實現所需配置。

模式0：內部VCO和時鐘分配

使用內部VCO和PLL時，必須使用VCO分頻器，以確保在大多數情況下，通道分頻器的輸入頻率不超過其規定的最大頻率。此模式的例外情況是VCO直通模式，此時VCO頻率≤2000 MHz。通道分頻器的最大輸入頻率為2000 MHz，條件是分頻比為3 - 17或3 - 37。如果未按期望進行分頻，通道分頻器的最大輸入頻率為1600 MHz。

內部PLL使用外部環路濾波器來設置環路帶寬。外部環路濾波器對環路穩定性也至關重要。內部PLL還使用外部環路濾波器來設置環路帶寬。外部環路濾波器對環路穩定性同樣至關重要。

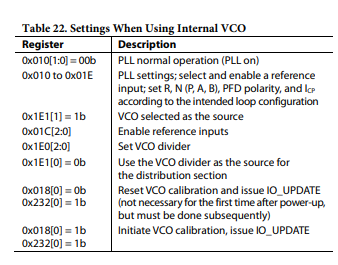

使用內部VCO時，必須校準VCO（寄存器0x018[0] = 1b），以確保最佳性能。有關內部VCO和時鐘分配應用的寄存器設置，請參見表22。
