THP210 高精密、高壓、低噪聲、全差分放大器技術手冊

科技觀察員 ? 2025-04-10 14:36 ? 次閱讀

THP210 是一款超低失調電壓、低噪聲、高電壓、精密、全差分放大器,可輕松過濾和驅動全差分信號鏈。THP210 還可用于將單端源轉換為高分辨率模數轉換器 (ADC) 所需的差分輸出。雙極性超級 ? 輸入專為實現出色的失調電壓、低噪聲和 THD 而設計,可在極低的靜態電流和輸入偏置電流下產生極低的噪聲系數。該器件專為要求低失調電壓和功耗以及高信噪比 (SNR) 的信號調節電路而設計。

數據手冊:*附件:THP210 高精密(40μV、0.1μV C)、高壓 (36V)、低噪聲 (3.7nV √Hz) 全差分放大器技術手冊.pdf

THP210 具有高壓電源功能,支持高達 ±18V 的電源電壓。高壓差分信號鏈可通過該功能提高裕量和動態范圍,而無需為差分信號的每個極性添加單獨的放大器。極低的電壓和電流噪聲使得 THP210 可用于高增益配置,而對信號保真度的影響微乎其微。

特性
? 輸入失調電壓:±40μV(最大值)
? 輸入失調電壓溫漂:0.35μV/°C(最大值)
? 低電源電流:±18V 下為 950μA
? 低輸入偏置電流:2nA(最大值)
? 低輸入偏置電流溫漂:15pA/°C(最大值)
? 增益帶寬積:9.2MHz
? 差分輸出壓擺率:15V/μs
? 低輸入電壓噪聲:1kHz 時為 3.7nV/√Hz
? 低 THD + N:10kHz 時為 -120dB
? 寬輸入和輸出共模范圍
? 寬單電源工作電壓范圍:3V 至 36V
? 低電源電流斷電特性:< 20μA
? 過載功率限制
? 電流限制
? 封裝:8 引腳 VSSOP,8 引腳 SOIC
? 溫度范圍:–40°C 至 +125°C

引腳功能和配置

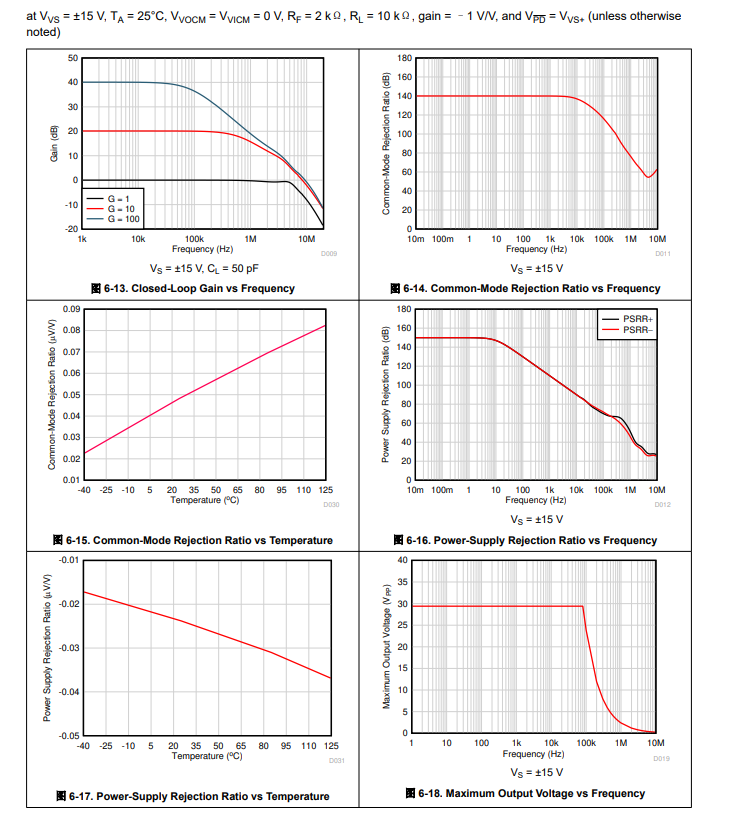

典型特性

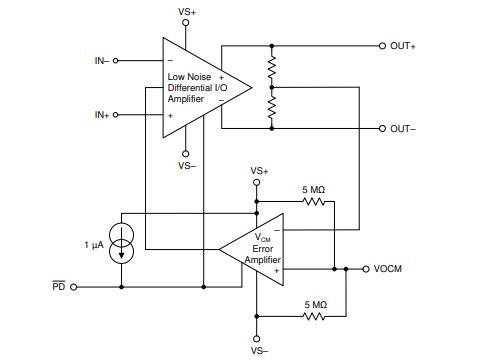

功能方框圖

典型應用

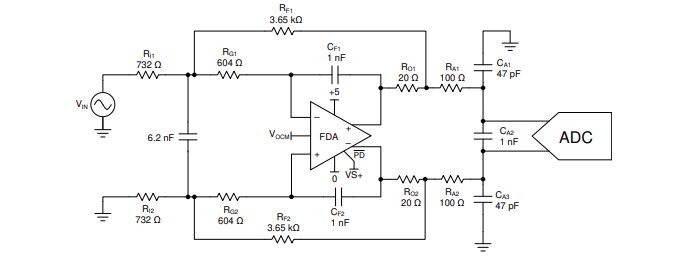

全差分放大器的一個常見應用場景是將單端信號輕松轉換為用于驅動差分輸入源(如ADC或D類放大器)的差分信號。圖9-12顯示了THP210用于轉換單端低壓信號源的示例,如小型電氣麥克風,并傳遞共模偏移到ADC中心的低噪聲差分信號輸入范圍。多反饋(MFB)配置用于提供巴特沃斯濾波器響應,給出40dB/十進制截止,3-dB頻率為30kHz。

應用
? 數據采集 (DAQ)
? 模擬輸入模塊
? 變電站自動化
? 半導體測試
? 實驗室和現場儀表
