概述
AD9543支持現有和新興的ITU標準，可通過服務提供商分包網絡傳輸頻率、相位和當前時間。

AD9543的10個時鐘輸出與最多四個輸入基準電壓源之一同步。數字鎖相環(DPLL)可減少與外部基準電壓源相關的時序抖動。借助數字控制環路和保持電路，即使所有參考輸入都失效，也能持續產生低抖動輸出信號。

AD9543采用48引腳LFCSP (7 mm × 7 mm)封裝，額定溫度范圍為?40°C至+85°C。

請注意，在整篇數據手冊中，多功能引腳（如SDO/M5）由整個引腳名稱或引腳的單個功能表示；例如M5即表示僅與此功能相關。
數據表：*附件：AD9543四通道輸入、10路輸出、雙通道DPLL IEEE 1588同步器和抖動清除器技術手冊.pdf

應用

• PTP (IEEE 1588) 和 SyncE 抖動清除和同步
• 光傳輸網絡(OTN)、SDH、宏和小型蜂窩基站
• 具有抖動凈化功能的OTN映射/解映射
• 小型基站時鐘，包括基帶和無線電
• Stratum 2、Stratum 3e 和 Stratum 3 保持、抖動清除及相位瞬態控制
• JESD204B 支持模數轉換器 (ADC) 和數模轉換器 (DAC) 時鐘
• 有線基礎設施
• 載波以太網

特性

• 雙路DPLL可同步2 kHz至750 MHz物理層時鐘，提供高噪聲參考源的頻率轉換以及抖動凈化功能
• 符合 ITU-T G.8262 和 Telcordia GR-253 標準
• 支持 Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825 和 G.8273.2
• 連續頻率監控和參考驗證，頻率偏差低至50 ppb
• 兩個DPLL具有24位小數分頻器和24位可編程模數
• 可編程數字環路濾波器帶寬：10^?4^ Hz 至 1850 Hz
• 兩個獨立的可編程輔助NCO（1 Hz至65,535 Hz，分辨率 < 1.4 × 10?12 Hz），適合IEEE 1588
• PTP 應用中的第 2 版伺服反饋
• 自動和手動保持和參考切換，提供零延遲、無中斷或相位増建操作
• 基于優先級的可編程參考切換，支持手動、自動恢復和自動非恢復模式
• 5對時鐘輸出引腳，每對引腳均可用作差分LVDS/HCSL/CML或2路單端輸出（1 Hz至500 MHz）
• 2 個差分或 4 個單端輸入基準電壓源
• 交叉點多路復用器將基準輸入與 PLL 互連
• 支持嵌入式（調制）輸入/輸出時鐘信號
• 快速 DPLL 鎖定模式
• 提供內部功能，結合晶振或晶體振蕩器的低相位噪聲以及TCXO或OCXO的頻率穩定性和精度
• 為自主初始化提供外部EEPROM支持
• 1.8 V 單電源供電，具有內部調節特性
• 內置溫度監控器/警報和溫度補償，可增強零延遲性能

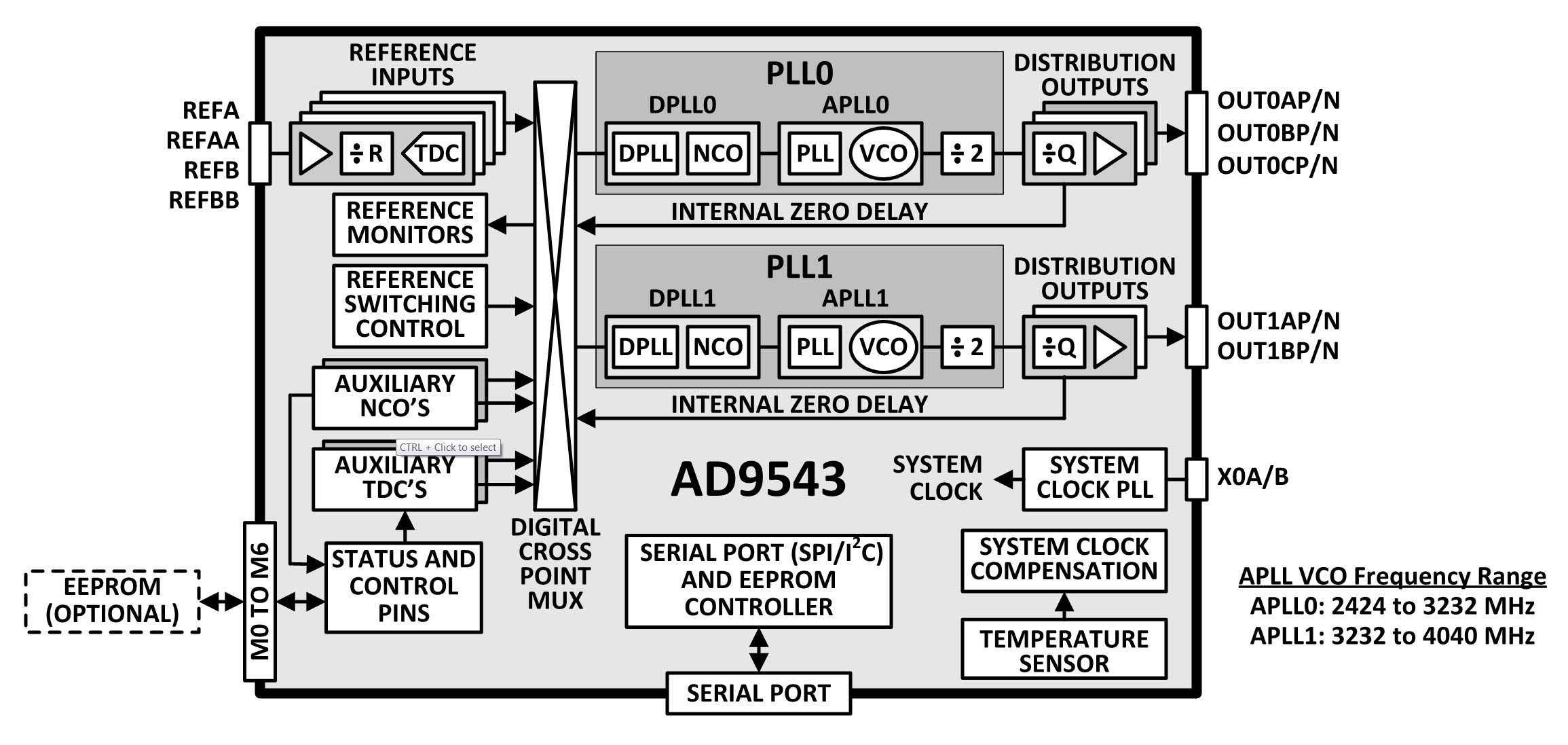

功能框圖

引腳配置描述

典型性能特征

應用信息

光網絡線路卡

在該應用（如圖41所示）中，AD9543有多種應用方式。
在環路定時（廣域網）模式下，AD9543的其中一個數字鎖相環（DPLL）鎖定到時鐘數據恢復（CDR）電路，用于去除接收路徑上的抖動，并將該時鐘發送至中央定時卡和成幀器。在某些應用中，AD9543還可執行多種頻率轉換任務，如乘以或除以前向糾錯（FEC）比率，以及/或者從間隙時鐘中去除抖動。另一個DPLL用于清理抖動，并為發射路徑提供時鐘。
其他任務包括對來自定時卡的參考時鐘進行頻率轉換和抖動清理，以及無縫管理從定時卡1到定時卡2的參考切換。
鑒于光線路卡協議和功能不斷發展，本節列出的功能絕非詳盡無遺。

小基站

在該應用（如圖42所示）中，AD9543為小基站的基帶單元提供所有同步功能。其內置的JESD204B支持特性，使設計具備特別緊湊且高效的優勢。

AD9543能夠鎖定到以下任意信號源：全球定位系統（GPS）、同步以太網（SyncE），和/或IEEE 1588（此情況需單獨的IEEE 1588伺服器和軟件棧），或針對SONET/SDH回傳的線路定時。有關使用AD9543實現IEEE 1588版本2或版本3的詳細信息，請見圖43。AD9543在與IEEE 1588伺服器和軟件棧配合使用時，也可按照輔助部分定時操作的定義，采用這些輸入源（即SyncE、GPS）的混合組合方式運行。

AD9543的PLL0為設備時鐘提供支持，并且可用于為多達四個系統參考時鐘提供信號，這些時鐘可用于為無線收發器（如AD9371）提供時鐘。

AD9543的PLL1為回傳接口提供時鐘，還可根據需要選擇為CPU接口提供時鐘。

AD9543的電可擦可編程只讀存儲器（EEPROM）支持功能，使AD9543在加電時能夠自動加載其配置。

IEEE 1588伺服器

在該應用（如圖43所示）中，AD9543為電信大樓通信（T - BC）中的IEEE 1588伺服器和軟件棧提供所有的抖動消除、相移和同步功能，支持混合應用。該系統還可充當IEEE 1588主時鐘和從時鐘。

AD9543的PLL0提供經過濾波的125 MHz同步以太網（SyncE）時鐘。

AD9543的PLL1提供1脈沖每秒（1 pps）至500 MHz的輸出時鐘，具備高分辨率輸出相位調整和轉換速率限制功能。例如，這使得GPS信號能夠在適當的精確時間協議（PTP）軟件支持下進行濾波和校正，從而提供PTP不對稱校正。

AD9543的性能和特性使其成為實現最新IEEE 1588功能，以及4G和5G無線通信中最新國際電信聯盟 - 電信標準化部門（ITU - T）數據包同步相關標準的理想選擇。
