LMH9135 是一款高性能、單通道、差分輸入至單端輸出傳輸射頻增益塊放大器，支持 3.2GHz 至 4.2GHz 頻段。該器件可滿足下一代 5G 有源天線系統 (AAS) 或小型蜂窩應用的要求，同時可驅動功率放大器 (PA) 輸入端。該射頻放大器可提供 18dB 的典型增益，并具有 +31.5dBm 輸出 IP3 的出色線性性能，同時在整個 1dB 帶寬內保持小于 4dB 的噪聲系數。該器件內部匹配 100Ω 差分輸入阻抗，可輕松與輸入端的射頻采樣或零中頻模擬前端 (AFE) 相連。此外，該器件內部匹配 50Ω 單端輸出阻抗，可與后置放大器、表面聲波 (SAW) 濾波器或功率放大器 (PA) 輕松交互。

數據手冊：*附件：LMH9135 具有集成平衡-非平衡變壓器的、3.2GHz至4.2GHz、差分至單端放大器技術手冊.pdf

該器件使用 3.3V 單電源供電，其典型有功功率約為 395mW，因此適用于高密度 5G 大規模 (MIMO) 應用。此外，該器件采用節省空間的 2mm x 2mm、12 引腳 QFN 封裝。該器件的額定工作溫度高達 105°C，可提供穩健的系統設計。該器件具有符合 JEDEC 標準的 1.8V 斷電引腳，可為該器件快速斷電和上電，適用于時分雙工 (TDD) 系統。

特性
? 單通道、窄帶差分輸入至單端輸出射頻增益塊放大器
? 支持 3.2GHz 至 4.2GHz 1dB BW 典型值
? 在整個頻帶內具有 18dB 的典型增益
? 3.8dB 噪聲系數
? 31.5dBm OIP3
? 18dBm 輸出 P1dB
? +3.3V 單電源供電，具有 395mW 功耗
? 工作溫度高達 105°C TC

引腳功能和配置

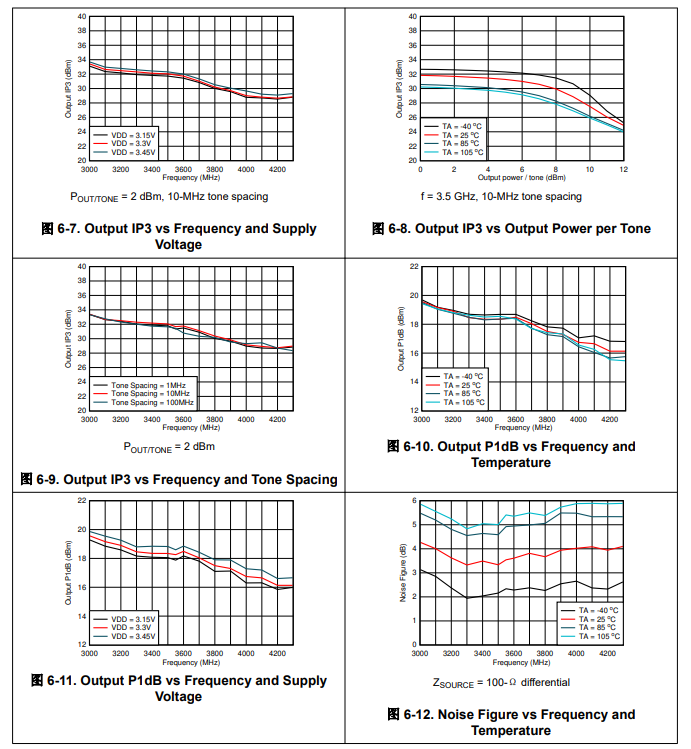

典型特性

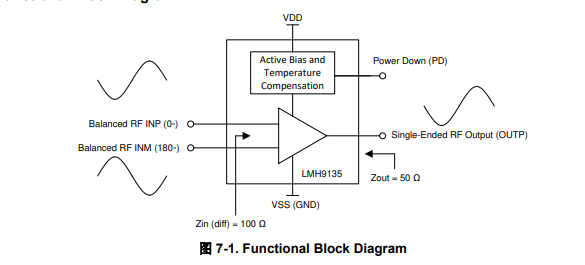

功能方框圖

典型應用

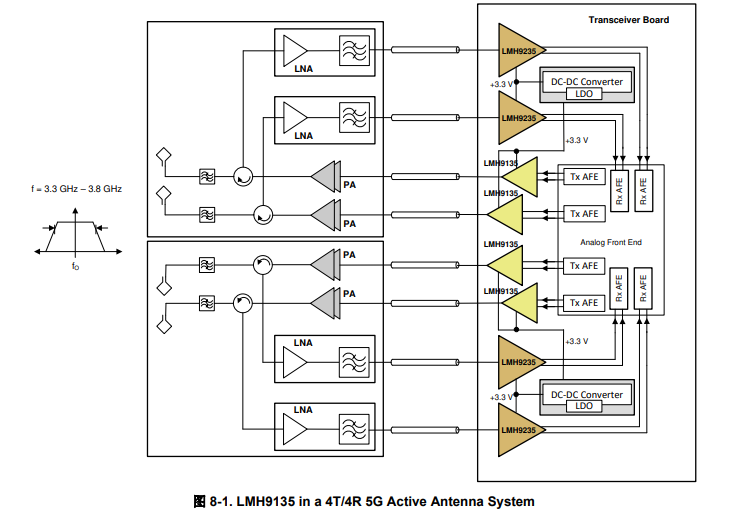

LMH9135通常用于5G的有源天線系統的四發射四接收（4T/4R）陣列中TDD、無線基站應用。這種系統如圖8-1所示，其中LMH9135用于該有源平衡-不平衡轉換器將來自Tx AFE的差分DAC輸出轉換為單端信號。而且圖中所示為LMH9235芯片的應用，它是LMH9135在接收中的對應部分路徑。

4T/4R系統可以擴展到16T/16R、64T/64R或更高的天線陣列，從而產生比例整體系統功耗的縮放。由于多通道的比例縮放因子在系統中，必須降低單個設備的功耗，以減少系統中的整體熱量系統。LMH9135在單個3.3V電源上運行，僅消耗約400mW，因此提供為客戶節省電力。多個LMH9135設備可以由單個DC/DC轉換器或低壓差穩壓器（LDO）在3.3V電源上運行。DC/DC轉換器提供最高效的電源產生3.3V電源的方式。但是，在使用DC/DC轉換器時必須小心，以盡量減少必須在模擬和模擬之間提供使用電感扼流圈的開關噪聲和足夠的隔離數字電源域。

應用
? 適用于 GSPS DAC 的差分 DAC 輸出驅動器
? 差分至單端放轉換
? 平衡-非平衡變壓器替代產品
? 小型蜂窩或 m-MIMO 基站
? 5G 有源天線系統 (AAS)
? 無線蜂窩基站
